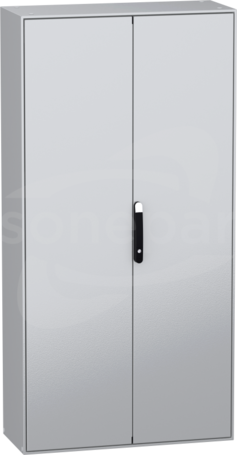

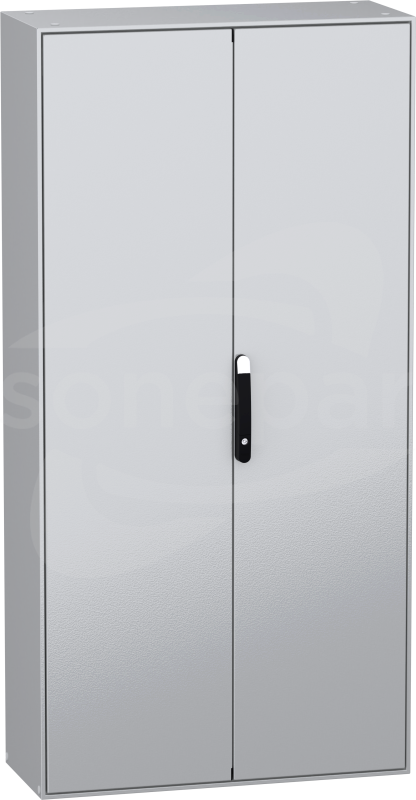

PanelSeT SM to wielofunkcyjna, kompaktowa, monoblokowa obudowa wolnostojąca z niskowęglowej stali, zaprojektowana do pracy w ciężkich warunkach środowiskowych. Wymiary nominalnej wysokości, szerokości oraz głębokości to odpowiednio 2000mm, 1000mm i 400mm. Obudowa jest w kolorze szarym (RAL7035) z epoksydowo-poliestrową powłoką oraz uchwytem w kolorze czarnym (RAL9005). Składa się z 1 korpusu, 1 gładkich drzwi, 1 płyty przepustowej kablowej z 1 wejściem oraz 4 wsporników płyty montażowej. Drzwi mogą otwierać się do 120°, umożliwiając łatwy dostęp do sprzętu wewnątrz. Posiada 4-punktowy zamek z uchwytem i 5 mm wkładką z podwójnym ryglem. Drzwi oraz wsporniki płyty montażowej mogą być demontowane w celach konserwacyjnych. Posiada certyfikat BV i UL oraz certyfikat morski DNV. Obudowa posiada stopień ochrony IP55 przed wnikaniem pyłu i wody oraz klasę odporności na uderzenia IK10
Dane techniczne
Głębokość
400 mm
Liczba drzwi
2
Liczba otworów podłączeniowych
0
Liczba zamków
1
Numer RAL
7035
Szerokość
1000 mm
Wysokość
2000 mm
Maks. dopuszczalne obciążenie drzwi zgodnie z IEC 62208
588 N
Maks. dopuszczalne obciążenie obudowy zgodnie z IEC 62208
4900 N
Maks. dopuszczalne obciążenie płyty montażowej zgodnie z IEC 62208
4905 N [300 kg/m2, max 500 kg]
Stojąca
Tak
Wisząca
Tak
Montaż podłogowy
Tak
Kolor
Szary
Materiał
Stal
Możliwość montażu na ścianie
Nie
Stopień ochrony (IP)
IP55
Z pokrywą
Nie
Z płytą montażową
Nie
Montaż podtynkowy
Nie
Gatunek materiału
Inne
Wykończenie powierzchni
Malowanie proszkowe
Do montażu na zewnątrz
Nie
Montaż pośredni
Nie
Odporność udarowa
IK10
Montaż słupowy
Nie
Płyta montażowa z regulowaną głębokością
Nie
Model narożny
Nie
Montaż wnękowy
Nie
Stopień ochrony (NEMA)
13
Z drzwiami przeszklonymi
Nie
Pokrywa przezroczysta
Nie
Montaż powierzchniowy
Nie
Zestawialne
Nie
Z drzwiami z wentylacją
Nie
Model stojący przyścienny
Tak
Dach skośny
Nie
Do montażu metrycznego
Tak
Wolnostojący
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Nie
Montaż ścienny
Nie
Możliwość sprzęgania (łączenia szeregowego/kaskadowego)
Spacial SF/SM mounting plate. H is2000 x W is1000 mm. Depth is 27 mm. Multi-purpose mounting accessory. Fixing mode by brackets. Permanent permissible load is 500 kg intermediate position, 600 kg on back. Galvanised steel. 1 mounting plate, 2 sliding shoes incl
Set of M12 lifting eyebolt for Spacial SF/SFM. H is 61.5 x W is 54 x D is 26 mm. Mounting on enclosure top. Permanent permissible load 1360 kg slinging at 60°. Cast steel, galvanized surfacefinish. Set of 4 fixing nuts and 4 eyebolt
Spacial SF plain internal door for attachment to framework. 1999 x 1000 mm. Depth adjustable on 25 mm pitch. Left or right hinged, 2 locks with 3 mm double bar lock inserts. Max. Load 15kg. In 1.5 mm thick steel. Grey RAL 7035
Dane techniczne
Głębokość
19.5 mm
Szerokość
1000 mm
Wysokość
2000 mm
Wersja z drzwiami przeszklonymi
Nie
Kolor
Szary
Materiał
Stal
Model
Drzwi wewnętrzne
Stopień ochrony (IP)
IP55
Wykończenie powierzchni
Malowanie proszkowe
Stopień ochrony (NEMA)
12
Wersja drzwi z cięgnem rozłącznika
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Kieszeń na dokumenty firmy Schneider Electric o numerze katalogowym NSYDPA4. Kieszeń jest wykonana z tworzywa w kolorze RAL9001, jej wymiary to 230x247x23mm. Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności...
Wyłącznik drzwiowy kompatybilny z obudowami PanelSeT SM. Wyposażony w przyłącze M20 oraz styki NC + NO, 3A/240V. Przeznaczony jest to bezpośredniego montażu do obudowy. Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie...
Gładka płyta kablowa Spacial SM 1000x 400mm. gama produktów: Spacial - Typ produktu lub komponentu : płyta przepustowa dla kabli - Kategoria akcesoriów / części oddzielnych: akcesoria kablowe - zastosowanie urządzenia: wielozadaniowy - miejsce montażu: góra, spód - typ dławika kablowego:...
Zamknięcie na kłódkę jest akcesorium blokującym, które można zamontować we wszystkich uchwytach wolnostojących obudów PanelSeT SFN i PanelSeT SM. Zestaw zawiera jeden uchwyt, śrubę do kłódki z otworem 7,5 mm i śrubę mocującą
Przód i tył cokołu firmy Schneider Electric o numerze katalogowym NSYSPF10100 i wymiarach 100x 1000mm (wys.x szer.), kompatybilny z obudowami z serii PanelSeT SF i SM. Przednia i tylna część cokołu składa się z 4 narożników i 2 paneli. Materiał wykonania cokołów to składana blacha stalowa...
Przód i tył cokołu firmy Schneider Electric o numerze katalogowym NSYSPF10200 i wymiarach 200x 1000mm (wys.x szer.), kompatybilny z obudowami z serii PanelSeT SF i SM. Przednia i tylna część cokołu składa się z 4 narożników i 4 paneli. Materiał wykonania cokołów to składana blacha stalowa...
Spacial SF / SM Canopy. 999 x 400 mm. On top of enclosure mounting. Attachment requires drillings in the enclosures roof, fixing by screws. Galvanised steel. Epoxy-polyester powder finish, grey RAL 7035. Can be mounted on coupled enclosures
Boki cokołu firmy Schneider Electric o numerze katalogowym NSYSPS4100 i wymiarach 100x 400mm (wys.x gł.), kompatybilne z obudowami z serii PanelSeT SF i SM. Są one mocowane do narożnika cokołu za pomocą 2 śrub mocujących dostarczanych w komplecie. Materiał wykonania cokołów to składana blacha...
Boki cokołu firmy Schneider Electric o numerze katalogowymNSYSPS4200 i wymiarach 200x 400mm (wys.x gł.), kompatybilne z obudowami z serii PanelSeT SF i SM. Są one mocowane do narożnika cokołu za pomocą 2 śrub mocujących dostarczanych w komplecie. Materiał wykonania cokołów to składana blacha...
Podpora mocowania do ściany Spacial SM 2 szt.. gama produktów: Spacial - Kategoria akcesoriów / części oddzielnych: akcesoria do mocowania - zastosowanie urządzenia: wielozadaniowy - miejsce montażu: tył obudowy - ilość sztuk w zestawie: 1 sztuka
Spacial SM brush flexible cable entry gaskets. Enclosure W is1000 mm. D is 34 mm. Cable management accessory. Standard cable gland plate support. Clipped fixing mode. 2 gaskets included. SM compact enclosure compatible
Spacial SF/SM heavy duty vertical rails. 2000 mm. For fixing of chassis and cross rails. Height adjustable on 2.5 mm pitch (with special nuts). In zinc-plated steel and with 2 mm thickness. Set of 2
