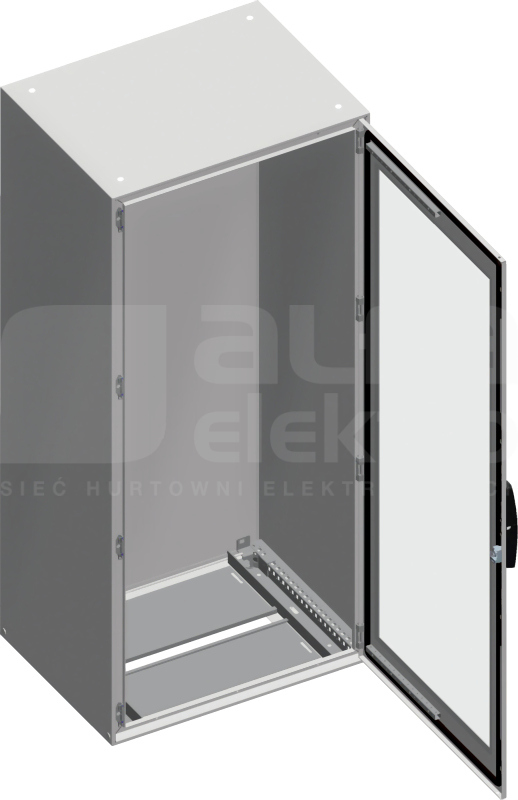

PanelSeT SM to wielofunkcyjna, kompaktowa, monoblokowa obudowa wolnostojąca z niskowęglowej stali, zaprojektowana do pracy w ciężkich warunkach środowiskowych. Wymiary nominalnej wysokości, szerokości oraz głębokości to odpowiednio 1800mm, 800mm i 500mm. Obudowa jest w kolorze szarym (RAL7035) z epoksydowo-poliestrową powłoką oraz uchwytem w kolorze czarnym (RAL9005). Składa się z 1 korpusu, 1 przeszklonych drzwi, 1 płyty przepustowej kablowej z 1 wejściem oraz 4 wsporników płyty montażowej. Drzwi mogą otwierać się do 120°, umożliwiając łatwy dostęp do sprzętu wewnątrz. Posiada 4-punktowy zamek z uchwytem i 5 mm wkładką z podwójnym ryglem. Drzwi oraz wsporniki płyty montażowej mogą być demontowane w celach konserwacyjnych. Posiada certyfikat BV i UL oraz certyfikat morski DNV. Obudowa posiada stopień ochrony IP55 przed wnikaniem pyłu i wody oraz klasę odporności na uderzenia IK08
Dane techniczne
Głębokość
500 mm
Liczba drzwi
1
Liczba otworów podłączeniowych
0
Liczba zamków
1
Numer RAL
7035
Szerokość
800 mm
Wysokość
1800 mm
Maks. dopuszczalne obciążenie drzwi zgodnie z IEC 62208
588 N
Maks. dopuszczalne obciążenie obudowy zgodnie z IEC 62208
4900 N
Maks. dopuszczalne obciążenie płyty montażowej zgodnie z IEC 62208
3502 N [300 kg/m2, max 500 kg]
Stojąca
Tak
Wisząca
Tak
Kolor
Szary
Materiał
Stal
Stopień ochrony (IP)
IP55
Z pokrywą
Nie
Z płytą montażową
Nie
Gatunek materiału
Inne
Wykończenie powierzchni
Malowanie proszkowe
Odporność udarowa
IK08
Możliwość sprzęgania (łączenia szeregowego/kaskadowego)
Nie
Z drzwiami
Tak
Do montażu na zewnątrz
Nie
Dach skośny
Nie
Stopień ochrony (NEMA)
13
Montaż pośredni
Nie
Z drzwiami przeszklonymi
Tak
Wolnostojący
Tak
Pokrywa przezroczysta
Nie
Zestawialne
Nie
Z drzwiami z wentylacją
Nie
Z drzwiami tylnymi
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Ocynkowana, pełna płyta montażowa firmy Schneider Electric o numerze katalogowym NSYMP188 i wymiarach 1800x800mm. Płyta jest kompatybilna z obudowami z serii PanelSeT SM oraz PanelSeT SF. Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej...
Set of M12 lifting eyebolt for Spacial SF/SFM. H is 61.5 x W is 54 x D is 26 mm. Mounting on enclosure top. Permanent permissible load 1360 kg slinging at 60°. Cast steel, galvanized surfacefinish. Set of 4 fixing nuts and 4 eyebolt
Spacial SF/SM plain internal door. 1799 x 800 mm. Multi-purpose application. Front mounting location. Maximum load 15 kg/m². 2 locks with 3 mm double bar insert system. Adjustable in depth every 25 mm. Sheet steel made. Grey RAL 7035. Door, handle, fixing elements incl
Dane techniczne
Głębokość
20 mm
Szerokość
800 mm
Wysokość
1800 mm
Wersja z drzwiami przeszklonymi
Nie
Kolor
Szary
Materiał
Stal
Model
Drzwi wewnętrzne
Stopień ochrony (IP)
IP55
Wykończenie powierzchni
Malowanie proszkowe
Stopień ochrony (NEMA)
13
Wersja drzwi z cięgnem rozłącznika
Nie
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Kieszeń na dokumenty firmy Schneider Electric o numerze katalogowym NSYDPA4. Kieszeń jest wykonana z tworzywa w kolorze RAL9001, jej wymiary to 230x247x23mm. Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności...
Wyłącznik drzwiowy kompatybilny z obudowami PanelSeT SM. Wyposażony w przyłącze M20 oraz styki NC + NO, 3A/240V. Przeznaczony jest to bezpośredniego montażu do obudowy. Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie...
Zamknięcie na kłódkę jest akcesorium blokującym, które można zamontować we wszystkich uchwytach wolnostojących obudów PanelSeT SFN i PanelSeT SM. Zestaw zawiera jeden uchwyt, śrubę do kłódki z otworem 7,5 mm i śrubę mocującą
Boki cokołu firmy Schneider Electric o numerze katalogowym NSYSPS5100 i wymiarach 100x 500mm (wys.x gł.), kompatybilne z obudowami z serii PanelSeT SF i SM. Są one mocowane do narożnika cokołu za pomocą 2 śrub mocujących dostarczanych w komplecie. Materiał wykonania cokołów to składana blacha...
Boki cokołu firmy Schneider Electric o numerze katalogowym NSYSPS5200 i wymiarach 200x 500mm (wys.x gł.), kompatybilne z obudowami z serii PanelSeT SF i SM. Są one mocowane do narożnika cokołu za pomocą 2 śrub mocujących dostarczanych w komplecie. Materiał wykonania cokołów to składana blacha...
Przód i tył cokołu firmy Schneider Electric o numerze katalogowym NSYSPF8100 i wymiarach 100x 800mm (wys.x szer.), kompatybilny z obudowami z serii PanelSeT SF i SM. Przednia i tylna część cokołu składa się z 4 narożników i 2 paneli. Materiał wykonania cokołów to składana blacha stalowa...
Przód i tył cokołu firmy Schneider Electric o numerze katalogowym NSYSPFV8100 i wymiarach 100x 800mm (wys.x szer.), kompatybilny z obudowami z serii PanelSeT SF i SM. Przednia i tylna część cokołu składa się z 4 narożników i 4 paneli. Materiał wykonania cokołów to składana blacha stalowa...
Spacial SF / SM Canopy. 799 x 500 mm. On top of enclosure mounting. Attachment requires drillings in the enclosures roof, fixing by screws. Galvanised steel. Epoxy-polyester powder finish, grey RAL 7035. Can be mounted on coupled enclosures
Podpora mocowania do ściany Spacial SM 2 szt.. gama produktów: Spacial - Kategoria akcesoriów / części oddzielnych: akcesoria do mocowania - zastosowanie urządzenia: wielozadaniowy - miejsce montażu: tył obudowy - ilość sztuk w zestawie: 1 sztuka
Spacial SM brush flexible cable entry gaskets. Enclosure W is800 mm. D is 34 mm. Cable management accessory. Standard cable gland plate support. Clipped fixing mode. 2 gaskets included. SM compact enclosure compatible
Spacial SF/SM standard vertical rails for fixing of chassis and cross rails. Enclosure W is1800 mm. Mounting plate fixing bracket, and upright fixing brackets support. Adjustable in height every 25 or 50 mm. Galvanized steel. Set of 2 uprights
Standardowy zestaw sprzęgła Spacial SM IP55. gama produktów: Spacial - Kategoria akcesoriów / części oddzielnych: akcesoria do łączenia - Typ produktu lub komponentu : zestaw sprzęgający - zastosowanie urządzenia: wielozadaniowy - miejsce montażu: łączenie boczne 2 obudów - elementy składowe...
