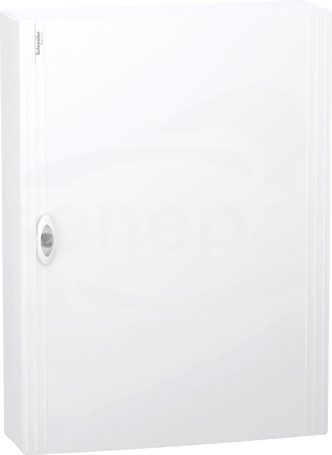

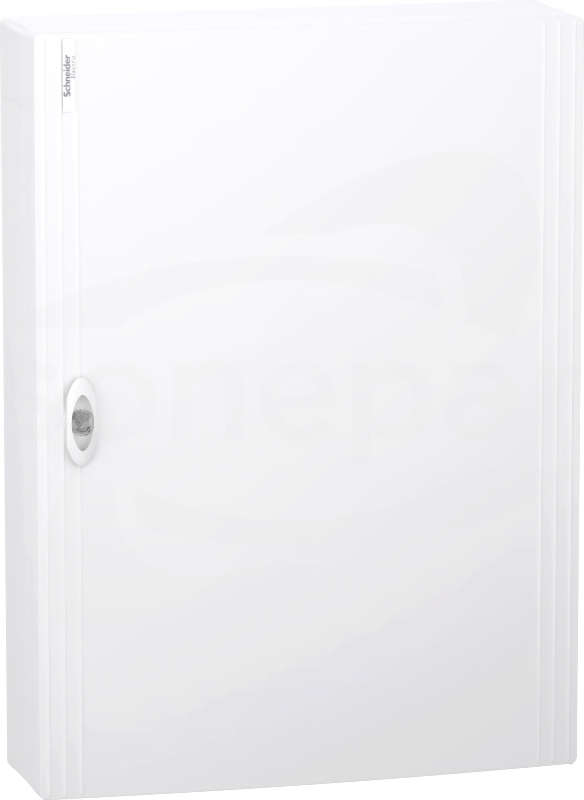

XS PSXS-4-24-NT-B IP40 IK09 Obudowa natynkowa PrismaSeTSCHNEIDER ELECTRIC

files/fotob/1764618.jpg.
XS PSXS-4-24-NT-B IP40 IK09 Obudowa natynkowa PrismaSeT
Porównaj
XS PSXS-4-24-NT-B IP40 IK09 Obudowa natynkowa PrismaSeT
Informacje podstawowe
Producent:
SCHNEIDER ELECTRIC
Produkty z serii:
PRISMASET XS
Nr Katalogowy:
LVSXQ424
Kod EAN:
3606481073051
Symbol Sonepar:
P10119050
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie
120 pkt. promocje elektroklub

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty z serii Produkty powiązane i akcesoria

Opis produktu

Dane techniczne

Głębokość
168 mm
Głębokość wewnętrzna
155 mm
Liczba rzędów
4
Numer RAL
9003
Szerokość
550 mm
Szerokość wyrażona liczbą modułów
24
Wysokość
750 mm
Z zamkiem
Tak
Kolor
Biały
Sposób montażu
Montaż natynkowy
Transparentna pokrywa/drzwi
Nie
Materiał obudowy
Inne
Stopień ochrony (IP)
IP40
Odporność na promieniowanie UV
Nie
Z płytą montażową
Nie
Rodzaj drzwi
Pojedynczy
Wykonanie/rodzaj pokrywy
Zamknięty
Listwa zaciskowa uziemienia
Tak
Szyna DIN
Tak
Drzwi przepuszczające sygnał
Nie
Możliwość rozbudowy
Tak
Listwa zaciskowa przewodu neutralnego
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Nie
Rodzaj zamknięcia
Inne
Rodzaj pokrywy
Drzwi

Pliki do pobrania

Deklaracja zgodności CE
Format: pdf
Pobierz
Deklaracja EPD
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
Certyfikat RoHS
Format: pdf
Pobierz
Deklaracja REACH
Format: pdf
Pobierz

Produkty z serii

13/18M Zestaw wspornikowy bloku zaciskowego
Klub Liderów
Porównaj
SCHNEIDER ELECTRIC
LVSXK1

13/18M Zestaw wspornikowy bloku zaciskowego
więcej
LVSXDT424 Drzwi
Klub Liderów
Porównaj
SCHNEIDER ELECTRIC
LVSXDT424

LVSXDT424 Drzwi
więcej
LVSXX5 Zestaw montażowy
Klub Liderów
Porównaj
SCHNEIDER ELECTRIC
LVSXX5

LVSXX5 Zestaw montażowy
więcej
LVSXX7 Zewnętrzne uchwyty montażowe
Klub Liderów
Porównaj
SCHNEIDER ELECTRIC
LVSXX7

LVSXX7 Zewnętrzne uchwyty montażowe
więcej
Obudowa PrismaSeT XS PSXS-1-13-NT-B Rozdzielnica natynkowa
Klub Liderów
Porównaj
SCHNEIDER ELECTRIC
LVSXQ113

Obudowa PrismaSeT XS PSXS-1-13-NT-B Rozdzielnica...
więcej

Produkty powiązane i akcesoria

63A 1x25mm2+4x4mm2 Blok rozdzielczy

Opis produktu

Neutral terminal block, Linergy, screw and screwless terminals, 5 holes, 1x25 mm² + 4x4 mm², with jumper

Dane techniczne

Długość
40.5 mm
Głębokość
46 mm
Liczba biegunów
1
Liczba zacisków na biegun
5
Napięcie znamionowe
440 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 16 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 25 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 25 mm²
Prąd znamionowy In
63 A
Szerokość
27 mm
Szerokość / rozmiar rastra
26.8 mm
Wysokość
40 mm
Wysokość przy najniższym sposobie montażu
45.5 mm
Zakres temperatur pracy
-25 - 60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor
Niebieski
Sposób montażu
Inne
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Nie
Pozycja połączenia
Skośny
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Wymagana płytka zamykająca
Nie
Przezroczysty
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Porównaj
LGYT1N05
63A 1x25mm2+4x4mm2 Blok rozdzielczy
Szybki podgląd: Opis i parametry
więcej
63A 3x25mm2+11x4mm2 Blok rozdzielczy

Opis produktu

Neutral terminal block, Linergy, screw and screwless terminals, 14 holes, 3x25 mm² + 11x4 mm², with jumper

Dane techniczne

Długość
40.5 mm
Głębokość
46 mm
Liczba biegunów
1
Liczba zacisków na biegun
14
Napięcie znamionowe
440 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 16 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 25 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 25 mm²
Prąd znamionowy In
63 A
Szerokość
67 mm
Szerokość / rozmiar rastra
67.2 mm
Wysokość
40 mm
Wysokość przy najniższym sposobie montażu
45.5 mm
Zakres temperatur pracy
-25 - 60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor
Niebieski
Sposób montażu
Inne
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Nie
Pozycja połączenia
Skośny
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Wymagana płytka zamykająca
Nie
Przezroczysty
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Porównaj
LGYT1N14
63A 3x25mm2+11x4mm2 Blok rozdzielczy
Szybki podgląd: Opis i parametry
więcej
63A 3x25mm2+21x4mm2 Blok rozdzielczy

Dane techniczne

Długość
40.5 mm
Głębokość
46 mm
Liczba biegunów
1
Liczba zacisków na biegun
24
Napięcie znamionowe
440 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 16 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 25 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 25 mm²
Prąd znamionowy In
63 A
Szerokość
95 mm
Szerokość / rozmiar rastra
94.2 mm
Wysokość
40 mm
Wysokość przy najniższym sposobie montażu
45.5 mm
Zakres temperatur pracy
-25 - 60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor
Niebieski
Sposób montażu
Inne
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Nie
Pozycja połączenia
Skośny
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Wymagana płytka zamykająca
Nie
Przezroczysty
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Porównaj
LGYT1N24
63A 3x25mm2+21x4mm2 Blok rozdzielczy
Szybki podgląd: Opis i parametry
więcej
LVSXX7 Zewnętrzne uchwyty montażowe

Opis produktu

Zestaw 4 zewnętrznych uchwytów montażowych. Jest kompatybilny z obudową PrismaSeT S lub XS. Umożliwia zamontowanie i zamocowanie obudowy natynkowej na ścianie. Przeznaczony jest do obudowy natynkowej o szerokości 13, 18 lub 24 modułów. Wykonana jest z metalu. Całkowite wymiary to (dł.) 20mm...

Dane techniczne

Głębokość
20 mm
Szerokość
20 mm
Wysokość
10 mm
Materiał
Stal
Rodzaj akcesorium/części
Zaczep montażowy / klamra montażowa
Akcesorium
Tak
Część zamienna/zapasowa
Nie
Porównaj
LVSXX7
LVSXX7 Zewnętrzne uchwyty montażowe
Szybki podgląd: Opis i parametry
więcej
PE 14 wejść Blok zaciskowy

Opis produktu

Earth terminal block, Linergy, screw and screwless terminals, 14 holes, 3x25 mm² + 11x4 mm², with jumper

Dane techniczne

Długość
40.5 mm
Głębokość
46 mm
Liczba biegunów
1
Liczba zacisków na biegun
14
Napięcie znamionowe
440 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 16 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 25 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 25 mm²
Prąd znamionowy In
63 A
Szerokość
67 mm
Szerokość / rozmiar rastra
67.2 mm
Wysokość
40 mm
Wysokość przy najniższym sposobie montażu
45.5 mm
Zakres temperatur pracy
-25 - 60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor
Zielony
Sposób montażu
Inne
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Nie
Pozycja połączenia
Skośny
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Wymagana płytka zamykająca
Nie
Przezroczysty
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Porównaj
LGYT1E14
PE 14 wejść Blok zaciskowy
Szybki podgląd: Opis i parametry
więcej
PE 24 wejścia Blok zaciskowy

Opis produktu

Earth terminal block, Linergy, screw and screwless terminals, 24 holes, 3x25 mm² + 21x4 mm², with jumper

Dane techniczne

Długość
40.5 mm
Głębokość
46 mm
Liczba biegunów
1
Liczba zacisków na biegun
24
Napięcie znamionowe
440 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 16 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 25 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 25 mm²
Prąd znamionowy In
63 A
Szerokość
95 mm
Szerokość / rozmiar rastra
94.2 mm
Wysokość
40 mm
Wysokość przy najniższym sposobie montażu
45.5 mm
Zakres temperatur pracy
-25 - 60 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor
Zielony
Sposób montażu
Inne
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Nie
Pozycja połączenia
Skośny
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Wymagana płytka zamykająca
Nie
Przezroczysty
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Porównaj
LGYT1E24
PE 24 wejścia Blok zaciskowy
Szybki podgląd: Opis i parametry
więcej
PN 7 (2szt) Bloki zacisków

Opis produktu

Phase/neutral terminal block, Resi9, screw terminals, 2 insulated blocks, 14 holes, 2x(1x35 mm² + 6x16 mm²)

Dane techniczne

Długość
22 mm
Głębokość
32 mm
Liczba biegunów
2
Liczba zacisków na biegun
7
Napięcie znamionowe
440 V
Przekrój przyłączanego przewodu jednodrutowego
2.5 - 35 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
2.5 - 35 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
2.5 - 35 mm²
Przekrój przyłączanego przewodu wielożyłowego
2.5 - 35 mm²
Prąd znamionowy In
125 A
Szerokość
70 mm
Szerokość / rozmiar rastra
70.5 mm
Wysokość
22 mm
Wysokość przy najniższym sposobie montażu
32 mm
Zakres temperatur pracy
-25 - 60 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Inne
Sposób montażu
Inne
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Bezhalogenowe
Nie
Przezroczysty
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Pozycja połączenia
Z góry / u góry
Wymagana płytka zamykająca
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
R9H13411
PN 7 (2szt) Bloki zacisków
Szybki podgląd: Opis i parametry
więcej
Typ 405 (dostarczany z 2 kluczami) Zamek do drzwi

Opis produktu

Zamek numer 405 do zamykania drzwi. Kompatybilny z drzwiami do PrismaSet S lub XS. Ma 2 kluczyki. Może być montowany na drzwiach obudowy składającej się z 13, 18 lub 24 modułów. Całkowite wymiary to (szer.) 10mm x (wys.) 5mm x (gł.) 10mm. Waga wynosi 100g
Porównaj
LVSXS2
Typ 405 (dostarczany z 2 kluczami) Zamek do drzwi
Szybki podgląd: Opis i parametry
więcej
ZNAJDŹ ODDZIAŁ

61 oddziałów



eHANDEL

Zamówienia online

PRZEMYSŁ

Oferta dla przemysłu

FOTOWOLTAIKA

Prąd ze słońca

SZKOLENIA

Techniczne i asortymentowe

Kontakt z hurtowniami



Sonepar Polska Sp. z o.o.

ul. Obr. Westerplatte 81, 40-335 Katowice

KRS: 0000056882, REGON: 270117632,

NIP: 634-013-56-76
Kapital zakladowy 30 000 000 PLN
BDO: 000003064

Konto
Schowek
Tu możesz przechowywać produkty do momentu zakupu. Twoje produkty pozostaną w schowku nawet po wylogowaniu.
Ustawienia

Szanujemy Twoją prywatność. Możesz zmienić ustawienia cookies lub zaakceptować je wszystkie. W dowolnym momencie możesz dokonać zmiany swoich ustawień.

Niezbędne pliki cookies służą do prawidłowego funkcjonowania strony internetowej i umożliwiają Ci komfortowe korzystanie z oferowanych przez nas usług.

Pliki cookies odpowiadają na podejmowane przez Ciebie działania w celu m.in. dostosowania Twoich ustawień preferencji prywatności, logowania czy wypełniania formularzy. Dzięki plikom cookies strona, z której korzystasz, może działać bez zakłóceń.

Więcej

Tego typu pliki cookies umożliwiają stronie internetowej zapamiętanie wprowadzonych przez Ciebie ustawień oraz personalizację określonych funkcjonalności czy prezentowanych treści.

Dzięki tym plikom cookies możemy zapewnić Ci większy komfort korzystania z funkcjonalności naszej strony poprzez dopasowanie jej do Twoich indywidualnych preferencji. Wyrażenie zgody na funkcjonalne i personalizacyjne pliki cookies gwarantuje dostępność większej ilości funkcji na stronie.

Więcej

Analityczne pliki cookies pomagają nam rozwijać się i dostosowywać do Twoich potrzeb.

Cookies analityczne pozwalają na uzyskanie informacji w zakresie wykorzystywania witryny internetowej, miejsca oraz częstotliwości, z jaką odwiedzane są nasze serwisy www. Dane pozwalają nam na ocenę naszych serwisów internetowych pod względem ich popularności wśród użytkowników. Zgromadzone informacje są przetwarzane w formie zanonimizowanej. Wyrażenie zgody na analityczne pliki cookies gwarantuje dostępność wszystkich funkcjonalności.

Więcej

Dzięki reklamowym plikom cookies prezentujemy Ci najciekawsze informacje i aktualności na stronach naszych partnerów.

Promocyjne pliki cookies służą do prezentowania Ci naszych komunikatów na podstawie analizy Twoich upodobań oraz Twoich zwyczajów dotyczących przeglądanej witryny internetowej. Treści promocyjne mogą pojawić się na stronach podmiotów trzecich lub firm będących naszymi partnerami oraz innych dostawców usług. Firmy te działają w charakterze pośredników prezentujących nasze treści w postaci wiadomości, ofert, komunikatów mediów społecznościowych.

Więcej
Zapisz niezbędne Zezwól na wszystkie
Akademia Sonepar
