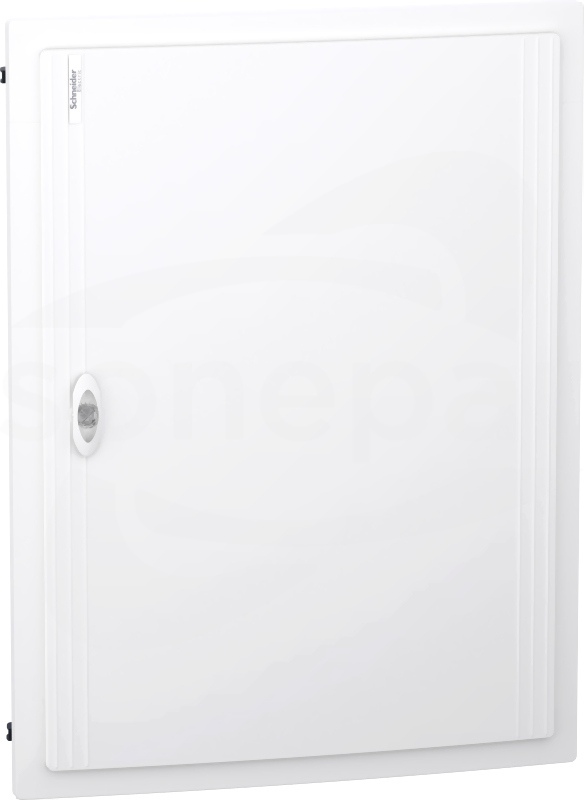

XS PSXS-4-24-PT-B IP40 IK09 Obudowa podtynkowa PrismaSeTSCHNEIDER ELECTRIC

files/fotob/1764621.jpg.
XS PSXS-4-24-PT-B IP40 IK09 Obudowa podtynkowa PrismaSeT
Porównaj
XS PSXS-4-24-PT-B IP40 IK09 Obudowa podtynkowa PrismaSeT
Informacje podstawowe
Producent:
SCHNEIDER ELECTRIC
Produkty z serii:
PRISMASET XS
Nr Katalogowy:
LVSXN424
Kod EAN:
3606481073259
Symbol Sonepar:
P10124314
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Dostępny
123 pkt. promocje elektroklub

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty z serii Produkty powiązane i akcesoria

Opis produktu

Dane techniczne

Głębokość
151 mm
Głębokość wbudowania
96 mm
Głębokość wewnętrzna
80 mm
Liczba rzędów
4
Numer RAL
9003
Szerokość
610 mm
Szerokość wbudowania
570 mm
Szerokość wyrażona liczbą modułów
24
Wysokość
810 mm
Wysokość wbudowania
780 mm
Z zamkiem
Tak
Kolor
Biały
Sposób montażu
Montaż podtynkowy
Transparentna pokrywa/drzwi
Nie
Materiał obudowy
Inne
Stopień ochrony (IP)
IP40
Odporność na promieniowanie UV
Nie
Z płytą montażową
Nie
Rodzaj drzwi
Pojedynczy
Wykonanie/rodzaj pokrywy
Zamknięty
Listwa zaciskowa uziemienia
Tak
Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC
Nie
Szyna DIN
Tak
Drzwi przepuszczające sygnał
Nie
Możliwość rozbudowy
Tak
Listwa zaciskowa przewodu neutralnego
Tak
Rodzaj zamknięcia
Inne
Rodzaj pokrywy
Drzwi

Pliki do pobrania

Deklaracja zgodności CE
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
Deklaracja EPD
Format: pdf
Pobierz
Certyfikat RoHS
Format: pdf
Pobierz
Deklaracja REACH
Format: pdf
Pobierz
