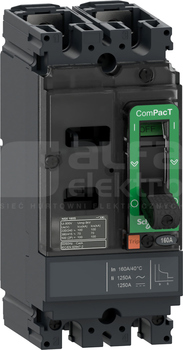

ComPacT NSX 100F to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 36kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
17.6 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
100 - 100 A
Zakres nastawy wyzwalacza zwarciowego
1000 - 1000 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
18 kA
Znamionowy prąd ciągły Iu
100 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 100F to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 18kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
5.84 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
16 - 16 A
Zakres nastawy wyzwalacza zwarciowego
260 - 260 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
18 kA
Znamionowy prąd ciągły Iu
16 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 100F to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 18kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
8.02 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
20 - 20 A
Zakres nastawy wyzwalacza zwarciowego
260 - 260 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
18 kA
Znamionowy prąd ciągły Iu
20 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 100F to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 18kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
8.02 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
25 - 25 A
Zakres nastawy wyzwalacza zwarciowego
400 - 400 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
18 kA
Znamionowy prąd ciągły Iu
25 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 100F to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 18kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
8.06 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
30 - 30 A
Zakres nastawy wyzwalacza zwarciowego
400 - 400 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
18 kA
Znamionowy prąd ciągły Iu
30 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 100F to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 18kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
10.94 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
40 - 40 A
Zakres nastawy wyzwalacza zwarciowego
700 - 700 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
18 kA
Znamionowy prąd ciągły Iu
40 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 100F to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 18kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
8.22 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
50 - 50 A
Zakres nastawy wyzwalacza zwarciowego
700 - 700 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
18 kA
Znamionowy prąd ciągły Iu
50 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 100F to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 18kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
17.22 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
63 - 63 A
Zakres nastawy wyzwalacza zwarciowego
700 - 700 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
18 kA
Znamionowy prąd ciągły Iu
63 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 100F to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 36kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
17.54 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
80 - 80 A
Zakres nastawy wyzwalacza zwarciowego
800 - 800 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
18 kA
Znamionowy prąd ciągły Iu
80 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 100M to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 25kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
8.02 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
20 - 20 A
Zakres nastawy wyzwalacza zwarciowego
260 - 260 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
20 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 100M to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 25kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
8.02 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
25 - 25 A
Zakres nastawy wyzwalacza zwarciowego
400 - 400 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
25 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 100M to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 25kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
8.06 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
30 - 30 A
Zakres nastawy wyzwalacza zwarciowego
400 - 400 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
30 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 100M to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 25kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
10.94 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
40 - 40 A
Zakres nastawy wyzwalacza zwarciowego
700 - 700 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
40 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 100M to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 25kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
17.6 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
100 - 100 A
Zakres nastawy wyzwalacza zwarciowego
1000 - 1000 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
100 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 100M to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 25kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
17.22 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
63 - 63 A
Zakres nastawy wyzwalacza zwarciowego
700 - 700 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
63 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 100M to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 25kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
17.54 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
80 - 80 A
Zakres nastawy wyzwalacza zwarciowego
800 - 800 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
80 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 160F to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 36kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
21.56 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
125 - 125 A
Zakres nastawy wyzwalacza zwarciowego
1200 - 1200 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
18 kA
Znamionowy prąd ciągły Iu
125 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 160F to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 36kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
27.9 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
160 - 160 A
Zakres nastawy wyzwalacza zwarciowego
1250 - 1250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
18 kA
Znamionowy prąd ciągły Iu
160 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 160M to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 25kA przy 240VAC 50/60Hz, a napięcie robocze 277VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
27.9 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
160 - 160 A
Zakres nastawy wyzwalacza zwarciowego
1250 - 1250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
160 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX 160M to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 25kA przy 240VAC 50/60Hz, a napięcie robocze 277VAC...
Dane techniczne
Liczba biegunów
2
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
21.56 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
125 - 125 A
Zakres nastawy wyzwalacza zwarciowego
1200 - 1200 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
125 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Wbudowany napęd silnikowy
Nie
Ze wskaźnikiem wyłączenia
Tak
Opcjonalny montaż na szynie DIN TH
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Kontakt z hurtowniami
