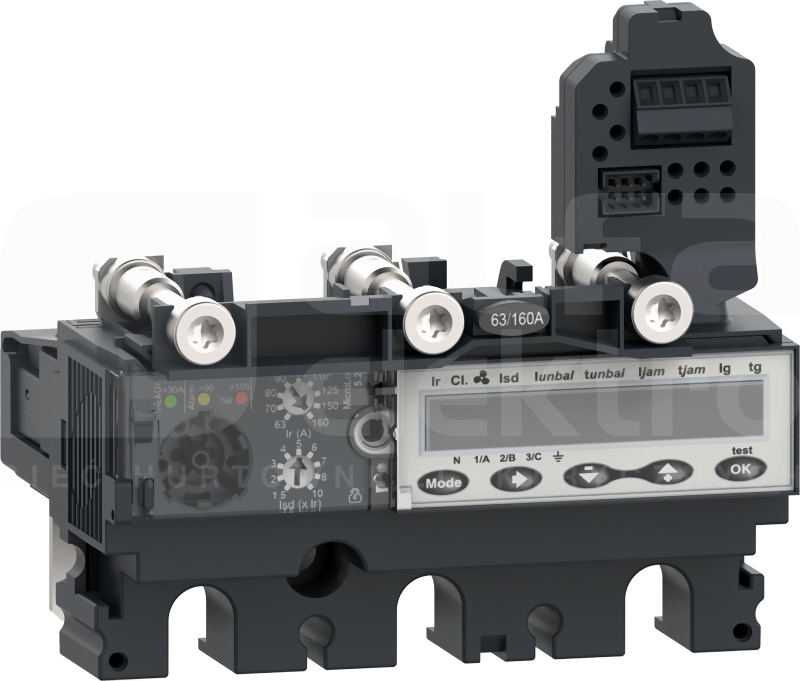

MicroLogic 5.2 E (Energy) to wyzwalacz elektroniczny 3-biegunowy 3d stosowany w wyłącznikach ComPacT NSX 100/160/250. Ten elektroniczny moduł wyzwalający o obciążeniu 100A jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zawiera on regulowane zabezpieczenie przeciążeniowe o długim czasie działania. Zapewnia również regulowane zabezpieczenie krótkoterminowe i bezzwłoczne zabezpieczenie przed zwarciem. MicroLogic 5.2 E sygnalizuje przeciążenia za pomocą alarmowych di od LED. Zielona dioda Ready miga, gdy wyłącznik jest gotowy do zadziałania. MicroLogic 5.2 E jest wyposażony w moduł wyświetlacza, który podaje pomiar energii i umożliwia precyzyjne ustawienia. Ten produkt jest częścią naszej architektury EcoStruxur e Power, jeżeli zostanie połączony z PowerTag NSX i bazą aparatu ComPacT NSX
Dane techniczne
Głębokość
90.3 mm
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Napięcie pracy dla AC 50 Hz
690 - 690 V
Napięcie pracy dla AC 60 Hz
690 - 690 V
Napięcie zasilające dla DC
24 - 24 V
Szerokość
104.7 mm
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
1500 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
Jest to 3-biegunowa podstawa wyłącznika ComPacT NSX100F. ComPacT NSX został zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania dla wszystkich standardowych i określonych zastosowań. Ta podstawa wyłącznika jest dostarcza na bez modułu wyzwalającego i jest kompatybilna...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
14.1 W
Zakres napięcia znamionowego
690 - 690 V
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Znamionowy prąd ciągły Iu
100 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Jest to 3-biegunowa podstawa wyłącznika ComPacT NSX100N. ComPacT NSX został zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania dla wszystkich standardowych i określonych zastosowań. Ta podstawa wyłącznika jest dostarcza na bez modułu wyzwalającego i jest kompatybilna...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
14.1 W
Zakres napięcia znamionowego
690 - 690 V
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
100 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
