TM100DC to 4-biegunowy wyzwalacz termomagnetyczny kompatybilny z wyłącznikami ComPacT NSX 100DC. Jest optymalnym wyborem dla wszystkich aplikacji prądu stałego. Posiada regulowane zabezpieczenie termiczne przed przeciążeniem i stałe zabezpieczenie magnetyczne przed zwarciem. Prąd znamionowy wynosi 100A, a napięcie robocze 750VDC. Jest zgodny z międzynarodowymi standardami (IEC 60947), CCC, EAC i specyfikacjami morskimi
Dane techniczne
Głębokość
88.2 mm
Liczba biegunów
4
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Napięcie pracy dla DC
750 - 750 V
Szerokość
139.7 mm
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
800 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
LV429387 to wyzwalacz wzrostowy MX -220-240 VAC. Wyzwalacz MX powoduje otwarcie wyłącznika po podaniu impulsu (≥ 20 ms) lub stałego polecenia. Kiedy wyzwalacz MX jest zasilany, automatycznie powoduje otwarcie wyłącznika. Otwarcie jest zapewnione przy napięciu U ≥ 0.7 x Un. Baza wyłącznika...
Baza wyłącznika dostarczana jest bez wyzwalacza (może być zamówiony oddzielnie) i może występować z wieloma opcjonalnymi funkcjami i akcesoriami. Wymiary urządzenia wynoszą 161 mm x 140 mm x 86 mm (wys. x szer. x gł.). Jest zgodna z międzynarodowymi normami EN/IEC 60947, CCC, EAC i specyfikacjami...

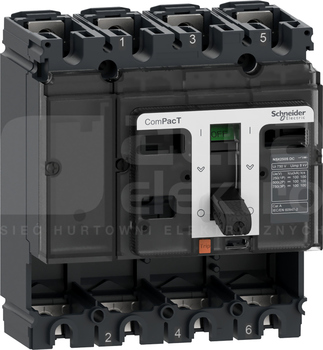

4-biegunowa baza wyłącznika ComPacT NSX 100F zsostała zaprojektowana w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla wszystkich aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 36kA przy 750VDC. Prąd znamionowy wynosi 100A, a napięcie...
Dane techniczne
Liczba biegunów
4
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
18.8 W
Zakres napięcia znamionowego
750 - 750 V
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Znamionowy prąd ciągły Iu
100 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP3X
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Rodzaj podłączenia styków głównych
Połączenie śrubowe
W komplecie z zabezpieczeniem
Nie
Ze wskaźnikiem wyłączenia
Tak
Wbudowany napęd silnikowy
Nie
Opcjonalny montaż na szynie DIN TH
Tak
Ze zintegrowanym wyzwalaczem podnapięciowym
Nie
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Zintegrowane zabezpieczenie przed zwarciem doziemnym
4-biegunowa baza wyłącznika ComPacT NSX 100S zsostała zaprojektowana w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla wszystkich aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 100kA przy 750VDC. Prąd znamionowy wynosi 100A, a napięcie...
Dane techniczne
Liczba biegunów
4
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
18.8 W
Zakres napięcia znamionowego
750 - 750 V
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
100 kA
Znamionowy prąd ciągły Iu
100 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP3X
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Rodzaj podłączenia styków głównych
Połączenie śrubowe
W komplecie z zabezpieczeniem
Nie
Ze wskaźnikiem wyłączenia
Tak
Wbudowany napęd silnikowy
Nie
Opcjonalny montaż na szynie DIN TH
Tak
Ze zintegrowanym wyzwalaczem podnapięciowym
Nie
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Jest to pojedynczy standardowy styk pomocniczy, który zdalnie udostępnia wszystkie wskazania dla wyłączników ComPact NSX, ComPact NS, PowerPact Multistandard i EasyPact CVS. Informacje o statusie zdalnym to WŁ./WYŁ. (OF), wskaźnik wyzwolenia (SD) i wskaźnik błędu wyzwolenia (SDE) dla wszystkich...
