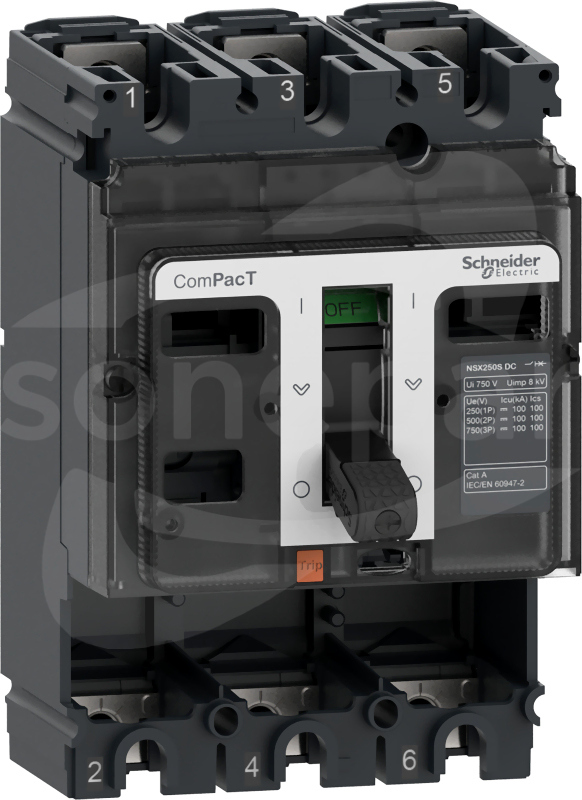

3-biegunowa baza wyłącznika ComPacT NSX 100F zsostała zaprojektowana w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla wszystkich aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 36kA przy 750VDC. Prąd znamionowy wynosi 100A, a napięcie robocze 750VDC. Baza wyłącznika dostarczana jest bez wyzwalacza (może być zamówiony oddzielnie) i może występować z wieloma opcjonalnymi funkcjami i akcesoriami. Wymiary urządzenia wynoszą 161 mm x 105 mm x 86 mm (wys. x szer. x gł.). Jest zgodna z międzynarodowymi normami (IEC 60947), CCC, EAC i specyfikacjami morskimi
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
14.1 W
Zakres napięcia znamionowego
750 - 750 V
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Znamionowy prąd ciągły Iu
100 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP3X
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Rodzaj podłączenia styków głównych
Połączenie śrubowe
W komplecie z zabezpieczeniem
Nie
Ze wskaźnikiem wyłączenia
Tak
Wbudowany napęd silnikowy
Nie
Opcjonalny montaż na szynie DIN TH
Tak
Ze zintegrowanym wyzwalaczem podnapięciowym
Nie
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Jest to moduł dodatkowy Vigi dla Compact NSX 100/160, który zapewnia ochronę przed prądem upływowym. Służy do wyłączników 3-biegunowych. Znamionowe napięcie robocze wynosi od 200 do 440 VAC 50/60 Hz. Czułość na prąd upływowy można regulować w zakresie od 30 mA do 30 A. Jest on instalowany...
Dane techniczne
Maksymalna zwłoka czasowa przy załączeniu zasilania

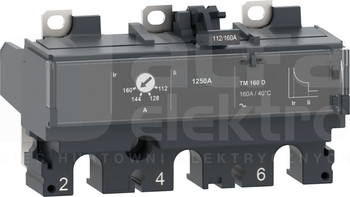

TM16D to wyzwalacz termiczno-magnetyczny 3-biegunowy 3d stosowany w wyłącznikach ComPacT NSX 100. Ten termiczno-magnetyczny wyzwalacz o obciążeniu 16A jest optymalnym wyborem dla wszystkich zastosowań w dystrybucji. Posiada on regulowane termiczne za bezpieczenie przeciążeniowe oraz stałe zabezpieczenie...
Dane techniczne
Głębokość
88.2 mm
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Napięcie pracy dla AC 50 Hz
690 - 690 V
Napięcie pracy dla AC 60 Hz
690 - 690 V
Szerokość
104.7 mm
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
190 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
TM25D to wyzwalacz termiczno-magnetyczny 3-biegunowy 3d stosowany w wyłącznikach ComPacT NSX 100. Ten termiczno-magnetyczny wyzwalacz o obciążeniu 25A jest optymalnym wyborem dla wszystkich zastosowań w dystrybucji. Posiada on regulowane termiczne za bezpieczenie przeciążeniowe oraz stałe zabezpieczenie...
Dane techniczne
Głębokość
88.2 mm
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Napięcie pracy dla AC 50 Hz
690 - 690 V
Napięcie pracy dla AC 60 Hz
690 - 690 V
Szerokość
104.7 mm
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
300 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
TM32D to wyzwalacz termiczno-magnetyczny 3-biegunowy 3d stosowany w wyłącznikach ComPacT NSX 100. Ten termiczno-magnetyczny wyzwalacz o obciążeniu 32A jest optymalnym wyborem dla wszystkich zastosowań w dystrybucji. Posiada on regulowane termiczne za bezpieczenie przeciążeniowe oraz stałe zabezpieczenie...
Dane techniczne
Głębokość
88.2 mm
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Napięcie pracy dla AC 50 Hz
690 - 690 V
Napięcie pracy dla AC 60 Hz
690 - 690 V
Szerokość
104.7 mm
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
400 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
Jest to zdejmowana kłódka do wyłączników. To akcesorium blokujące jest kompatybilne z Compact NSXm, Compact NSX, Powerpact B i EasyPact CVS. Może on pomieścić do trzech kłódek o średnicy od 5 do 8 mm i służy tylko do blokowania Compact NSXm w pozycji OFF. Zablokowanie w pozycji OFF zapewnia...
LV429407 to wyzwalacz podnapięciowy MN -220-240 VAC. Wyzwalacz MN powoduje otwarcie wyłącznika w momencie, kiedy jego napięcie zasilania spada do wartości 35% napięcia znamionowego Un. Wyłączenie przy obniżeniu napięcia w połączeniu z przyciskiem wyłączania awaryjnego g warantuje wyłączenie...
Baza wyłącznika dostarczana jest bez wyzwalacza (może być zamówiony oddzielnie) i może występować z wieloma opcjonalnymi funkcjami i akcesoriami. Wymiary urządzenia wynoszą 161 mm x 140 mm x 86 mm (wys. x szer. x gł.). Jest zgodna z międzynarodowymi normami EN/IEC 60947, CCC, EAC i specyfikacjami...
LV429387 to wyzwalacz wzrostowy MX -220-240 VAC. Wyzwalacz MX powoduje otwarcie wyłącznika po podaniu impulsu (≥ 20 ms) lub stałego polecenia. Kiedy wyzwalacz MX jest zasilany, automatycznie powoduje otwarcie wyłącznika. Otwarcie jest zapewnione przy napięciu U ≥ 0.7 x Un. Baza wyłącznika...
Baza wyłącznika dostarczana jest bez wyzwalacza (może być zamówiony oddzielnie) i może występować z wieloma opcjonalnymi funkcjami i akcesoriami. Wymiary urządzenia wynoszą 161 mm x 140 mm x 86 mm (wys. x szer. x gł.). Jest zgodna z międzynarodowymi normami EN/IEC 60947, CCC, EAC i specyfikacjami...
LV429338T to przedłużony napęd obrotowy, w kolorze czarnym kompatybilny z aparatami z serii ComPacT NSX100...250. Napęd obrotowy przedłużony umożliwia sterowanie wyłącznikiem zamontowanym na tylnej ścianie rozdzielnicy. Standardową funkcją napędu obrotowego przedłużoneg o jest blokada...
TM40D to wyzwalacz termiczno-magnetyczny 3-biegunowy 3d stosowany w wyłącznikach ComPacT NSX 100. Ten termiczno-magnetyczny wyzwalacz o obciążeniu 40A jest optymalnym wyborem dla wszystkich zastosowań w dystrybucji. Posiada on regulowane termiczne za bezpieczenie przeciążeniowe oraz stałe zabezpieczenie...
Dane techniczne
Głębokość
88.2 mm
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Napięcie pracy dla AC 50 Hz
690 - 690 V
Napięcie pracy dla AC 60 Hz
690 - 690 V
Szerokość
104.7 mm
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
500 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
TM50D to wyzwalacz termiczno-magnetyczny 3-biegunowy 3d stosowany w wyłącznikach ComPacT NSX 100. Ten termiczno-magnetyczny wyzwalacz o obciążeniu 50A jest optymalnym wyborem dla wszystkich zastosowań w dystrybucji. Posiada on regulowane termiczne za bezpieczenie przeciążeniowe oraz stałe zabezpieczenie...
Dane techniczne
Głębokość
88.2 mm
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Napięcie pracy dla AC 50 Hz
690 - 690 V
Napięcie pracy dla AC 60 Hz
690 - 690 V
Szerokość
104.7 mm
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
500 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
TM63D to wyzwalacz termiczno-magnetyczny 3-biegunowy 3d stosowany w wyłącznikach ComPacT NSX 100. Ten termiczno-magnetyczny wyzwalacz o obciążeniu 63A jest optymalnym wyborem dla wszystkich zastosowań w dystrybucji. Posiada on regulowane termiczne za bezpieczenie przeciążeniowe oraz stałe zabezpieczenie...
Dane techniczne
Głębokość
88.2 mm
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Napięcie pracy dla AC 50 Hz
690 - 690 V
Napięcie pracy dla AC 60 Hz
690 - 690 V
Szerokość
104.7 mm
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
500 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego
Jest to akcesorium izolacyjne do 3-biegunowych urządzeń ComPacT NSX 100/160/250 lub EasyPact CVS 100/160/250. Długa osłona zacisków chroni przed bezpośrednim kontaktem z obwodem zasilania. Służy do przedniego połączenia z kablami lub izolowanymi szynami. Może być montowany przed i za urządzeniami...
Jest to akcesorium izolacyjne do Compact NSX 100/160/250 lub EasyPact CVS 100/160/250. Te bariery międzyfazowe wzmacniają poziom izolacji w punktach podłączenia zasilania. Są one obowiązkowe dla napięć powyżej 500 VAC zarówno dla urządzeń stacjonarnych, jak i adapterów w podstawie wtykowej...
Jest to pojedynczy standardowy styk pomocniczy, który zdalnie udostępnia wszystkie wskazania dla wyłączników ComPact NSX, ComPact NS, PowerPact Multistandard i EasyPact CVS. Informacje o statusie zdalnym to WŁ./WYŁ. (OF), wskaźnik wyzwolenia (SD) i wskaźnik błędu wyzwolenia (SDE) dla wszystkich...
