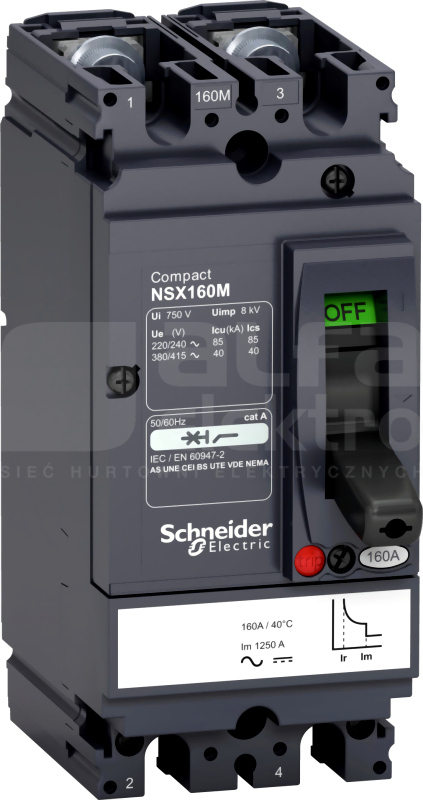

Wyłącznik Compact NSX160M TMD 125A 2p. gama produktów: Compact - Nazwa produktu: Compact NSX - Typ produktu lub komponentu : wyłącznik - skrócona nazwa urządzenia: Compact NSX160M - zastosowanie urządzenia: dystrybucja - liczba zbezpieczonych biegunów: 2t - rodzaj sieci: prąd stały (DC) - częstotliwość sieci: 50/60 Hz - [Ue] znamionowe napięcie łączeniowe: 500 V prąd stały (DC) zgodnie z IEC 60947-2, 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2 - symbol zdolności wyłączania: M - zdolność wyłączania: 10 kA w 600 V prąd przemienny (AC) 50/60 Hz zgodnie z UL 508, 22 kA Icu w 525 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 30 kA Icu w 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 35 kA Icu w 440 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 35 kA w 480 V prąd przemienny (AC) 50/60 Hz zgodnie z UL 508, 40 kA Icu w 380/415 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 8 kA Icu w 660/690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 85 kA Icu w 220/240 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 85 kA Icu w 250 V prąd stały (DC) 1P zgodnie z IEC 60947-2, 85 kA Icu w 48/125 V prąd stały (DC) 1P zgodnie z IEC 60947-2, 85 kA Icu w 500 V prąd stały (DC) 2P zgodnie z IEC 60947-2, 85 kA w 240 V prąd przemienny (AC) 50/60 Hz zgodnie z UL 508 - [Ics] znamionowy prąd wyłączalny eksploatacyjny: Ics 10 kA 600 V prąd przemienny (AC) 50/60 Hz zgodnie z UL 508, Ics 22 kA 525 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Ics 30 kA 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Ics 35 kA 440 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Ics 35 kA 480 V prąd przemienny (AC) 50/60 Hz zgodnie z UL 508, Ics 40 kA 380/415 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Ics 8 kA 660/690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Ics 85 kA 220/240 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Ics 85 kA 240 V prąd przemienny (AC) 50/60 Hz zgodnie z UL 508 - Kategoria użytkowania: kategoria A - nazwa wyzwalacza: TM-D - technologia wyzwalacza: termomagnetyczny - funkcje zabezpieczeniowe wyzwalacza: LI - Rodzaj zabezpieczenia: zabezpieczenie przeciążeniowe (cieplne), zabezpieczenie zwarciowe (magnetyczne)
Dane techniczne
Liczba biegunów
2
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
125 - 125 A
Zakres nastawy wyzwalacza zwarciowego
1000 - 1000 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
40 kA
Znamionowy prąd ciągły Iu
125 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
LV429407 to wyzwalacz podnapięciowy MN -220-240 VAC. Wyzwalacz MN powoduje otwarcie wyłącznika w momencie, kiedy jego napięcie zasilania spada do wartości 35% napięcia znamionowego Un. Wyłączenie przy obniżeniu napięcia w połączeniu z przyciskiem wyłączania awaryjnego g warantuje wyłączenie...
Baza wyłącznika dostarczana jest bez wyzwalacza (może być zamówiony oddzielnie) i może występować z wieloma opcjonalnymi funkcjami i akcesoriami. Wymiary urządzenia wynoszą 161 mm x 140 mm x 86 mm (wys. x szer. x gł.). Jest zgodna z międzynarodowymi normami EN/IEC 60947, CCC, EAC i specyfikacjami...
Baza wyłącznika dostarczana jest bez wyzwalacza (może być zamówiony oddzielnie) i może występować z wieloma opcjonalnymi funkcjami i akcesoriami. Wymiary urządzenia wynoszą 161 mm x 140 mm x 86 mm (wys. x szer. x gł.). Jest zgodna z międzynarodowymi normami EN/IEC 60947, CCC, EAC i specyfikacjami...
LV429387 to wyzwalacz wzrostowy MX -220-240 VAC. Wyzwalacz MX powoduje otwarcie wyłącznika po podaniu impulsu (≥ 20 ms) lub stałego polecenia. Kiedy wyzwalacz MX jest zasilany, automatycznie powoduje otwarcie wyłącznika. Otwarcie jest zapewnione przy napięciu U ≥ 0.7 x Un. Baza wyłącznika...
Baza wyłącznika dostarczana jest bez wyzwalacza (może być zamówiony oddzielnie) i może występować z wieloma opcjonalnymi funkcjami i akcesoriami. Wymiary urządzenia wynoszą 161 mm x 140 mm x 86 mm (wys. x szer. x gł.). Jest zgodna z międzynarodowymi normami EN/IEC 60947, CCC, EAC i specyfikacjami...
Baza wyłącznika dostarczana jest bez wyzwalacza (może być zamówiony oddzielnie) i może występować z wieloma opcjonalnymi funkcjami i akcesoriami. Wymiary urządzenia wynoszą 161 mm x 140 mm x 86 mm (wys. x szer. x gł.). Jest zgodna z międzynarodowymi normami EN/IEC 60947, CCC, EAC i specyfikacjami...
Jest to pojedynczy standardowy styk pomocniczy, który zdalnie udostępnia wszystkie wskazania dla wyłączników ComPact NSX, ComPact NS, PowerPact Multistandard i EasyPact CVS. Informacje o statusie zdalnym to WŁ./WYŁ. (OF), wskaźnik wyzwolenia (SD) i wskaźnik błędu wyzwolenia (SDE) dla wszystkich...
