This Acti 9 NG125 accessory is an extended red safety rotary handle with yellow background. It is dedicated to Acti 9 NG125 circuit breaker 3P or 4P with front mounting installation. It prevents door opening when the circuit breaker is in open position O. It keeps disconnection. A padlocking is possible when the device is in open position O (or ON position). The padlock diameter is from 3mm to 6mm. It is a set of 1 device. The color of the handle is red with yellow background. The material is a self-extinguishing thermoplastic specially developed by Schneider Electric. The degree of protection of the rotary button is IP55

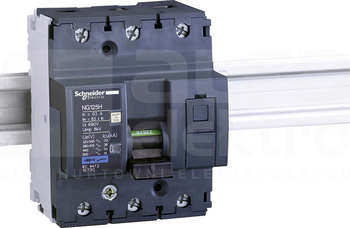

This Acti9 NG125H product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 63A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 36kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 36kA at 380VAC to 415VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
63 A
Stopień zanieczyszczenia
3
Straty mocy
4 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
70 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
36 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2

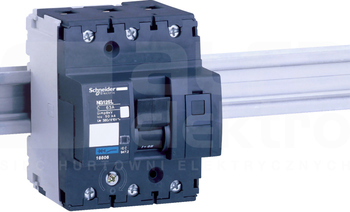

This Acti9 NG125L product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 50A In rated current and D tripping curve. The rated short circuit breaking capacity goes up to 100kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 100kA at 220VAC to 240VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
50 A
Stopień zanieczyszczenia
3
Straty mocy
4.2 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
100 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2

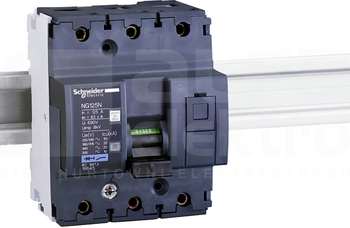

This Acti9 NG125N product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 125A In rated current and B tripping curve. The rated short circuit breaking capacity goes up to 25kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 25kA at 380VAC to 415VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
16 - 70 mm²
Przekrój przyłączanego przewodu wielożyłowego
10 - 50 mm²
Prąd znamionowy
125 A
Stopień zanieczyszczenia
3
Straty mocy
8 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
25 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2

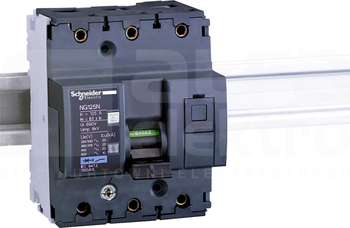

This Acti9 NG125N is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles, 125A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 25kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 25kA at 380VAC to 415VAC conforming to...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
16 - 70 mm²
Przekrój przyłączanego przewodu wielożyłowego
10 - 50 mm²
Prąd znamionowy
125 A
Stopień zanieczyszczenia
3
Straty mocy
8 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
25 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125N product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 40A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 25kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 25kA at 380VAC to 415VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
40 A
Stopień zanieczyszczenia
3
Straty mocy
3.8 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
25 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125N is a low voltage circuit breaker. It is a 4P circuit breaker with 4 protected poles, 100A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 25kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 25kA at 380VAC to 415VAC conforming to...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
4
Liczba biegunów (całkowita)
4
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
16 - 70 mm²
Przekrój przyłączanego przewodu wielożyłowego
10 - 50 mm²
Prąd znamionowy
100 A
Stopień zanieczyszczenia
3
Straty mocy
5.2 W
Szerokość wyrażona liczbą modułów
6
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
25 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Acti9 NG125N to wyłącznik automatyczny niskiego napięcia. Jest to wyłącznik automatyczny 4P z 4 chronionymi biegunami, prądem znamionowym 125A i krzywą zadziałania C. Znamionowa zdolność wyłączania zwarć wzrasta do 25 kA przy 380VAC do 415VAC zgodnie z normą EN/IEC 60947-2 i 25 kA przy...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
4
Liczba biegunów (całkowita)
4
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
16 - 70 mm²
Przekrój przyłączanego przewodu wielożyłowego
10 - 50 mm²
Prąd znamionowy
125 A
Stopień zanieczyszczenia
3
Straty mocy
8 W
Szerokość wyrażona liczbą modułów
6
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
25 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125N is a low voltage circuit breaker. It is a 4P circuit breaker with 4 protected poles, 32A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 25kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 25kA at 380VAC to 415VAC conforming to...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
4
Liczba biegunów (całkowita)
4
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
32 A
Stopień zanieczyszczenia
3
Straty mocy
3.8 W
Szerokość wyrażona liczbą modułów
6
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
25 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125N is a low voltage circuit breaker. It is a 4P circuit breaker with 4 protected poles, 40A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 25kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 25kA at 380VAC to 415VAC conforming to...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
4
Liczba biegunów (całkowita)
4
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
40 A
Stopień zanieczyszczenia
3
Straty mocy
3.8 W
Szerokość wyrażona liczbą modułów
6
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
25 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125N is a low voltage circuit breaker. It is a 4P circuit breaker with 4 protected poles, 50A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 25kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 25kA at 380VAC to 415VAC conforming to...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
4
Liczba biegunów (całkowita)
4
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
50 A
Stopień zanieczyszczenia
3
Straty mocy
4.2 W
Szerokość wyrażona liczbą modułów
6
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
25 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125N is a low voltage circuit breaker. It is a 4P circuit breaker with 4 protected poles, 63A rated current and C tripping curve. The rated short circuit breaking capacity goes up to 25kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 25kA at 380VAC to 415VAC conforming to...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
4
Liczba biegunów (całkowita)
4
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
63 A
Stopień zanieczyszczenia
3
Straty mocy
4 W
Szerokość wyrażona liczbą modułów
6
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
25 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
