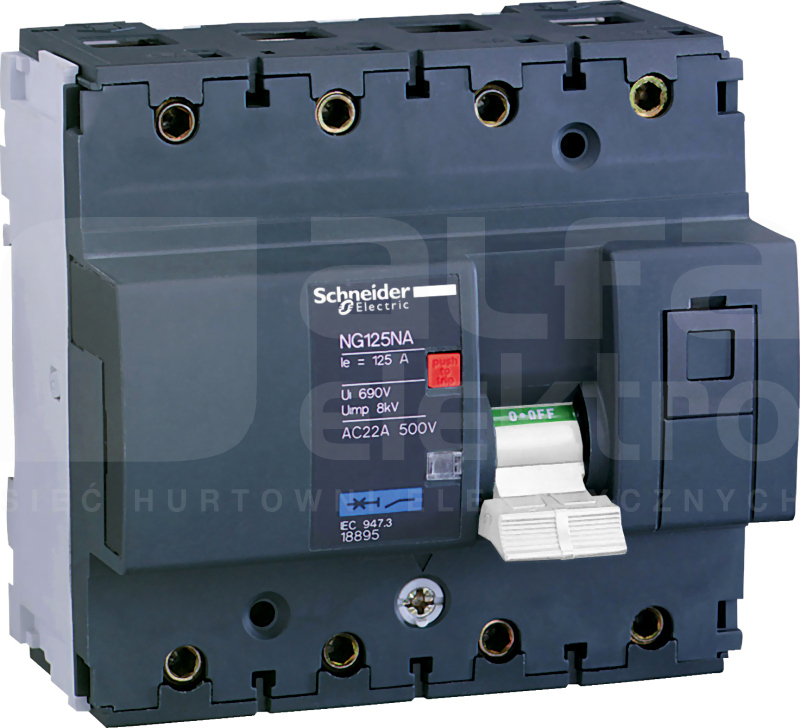

NG125NA 3P+N 63A RozłącznikSCHNEIDER ELECTRIC

files/fotob/553540.jpg.
NG125NA 3P+N 63A Rozłącznik
Porównaj
Informacje podstawowe
Producent:
SCHNEIDER ELECTRIC
Produkty z serii:
ACTI9 NG125 NA
Nr Katalogowy:
18893
Kod EAN:
3303430188933
Symbol Sonepar:
P00098540
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie
65 pkt. promocje elektroklub

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty z serii Produkty powiązane i akcesoria

Opis produktu

This Acti9 NG125 is a switch disconnector. It is a 4P switch disconnector with 63A rated current at 500VAC. This switch disconnector is used for control (opening and closing of circuits under load). This product is also used for disconnection of on-load electrical circuits already protected against overload and short-circuits. It has a position contact indication suitable for industrial isolation according to IEC 60947-3 standard. Electrical endurance goes up to 1500 cycles. Mechanical endurance goes up to 20000 cycles. The Ui rated insulation voltage is 690VAC. It has a Uimp rated impulse withstand voltage of 8kV. The operating frequency is 50Hz or 60Hz. It can be mounted on a 35 mm symmetrical DIN rail for modular installation. Its width is 12 pitches of 9mm. The dimensions are (W) 108mm x (H) 103mm x (D) 81mm. The weight is 0.96kg. The color is black (RAL9005). According to IEC 60529 standard, the degree of protection is IP20 or IP40 in modular enclosure. The operating temperature is -10°C to 60°C. The storage temperature is -40°C to 70°C. This product complies with IEC 60947-3 standard

Dane techniczne

Głębokość
81 mm
Liczba biegunów
4
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Liczba łączników
4
Maksymalne znamionowe napięcie pracy Ue AC
500 V
Szerokość
108 mm
Szerokość wyrażona liczbą modułów
6
Wysokość
103 mm
Znamionowe napięcie pracy
500 - 500 V
Znamionowy prąd ciągły Iu
63 A
Znamionowy prąd ciągły dla AC-23, 400 V
63 A
Znamionowy wytrzymywany prąd krótkotrwały Icw
1.5 kA
Opcjonalny napęd silnikowy
Nie
Stopień ochrony (IP) strony czołowej
IP20
Budowa urządzenia
Urządzenie mocowane na stałe
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na płycie
Nie
Do instalacji w tablicach rozdzielczych
Tak
Do montażu pośredniego
Nie
Z mechanizmem ryglującym
Nie
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Do montażu tablicowego 4-otworowego
Tak
Jako rozłącznik remontowy
Nie
Z okablowaniem fabrycznym
Nie
Jako wyłącznik awaryjny
Nie
Do montażu czołowego centralnie
Tak
Jako rozłącznik bezpieczeństwa
Tak
Wbudowany napęd silnikowy
Nie
Jako przełącznik nawrotny
Nie
Kolor elementu sterowniczego
Czarny
Opcjonalny wyzwalacz napięciowy
Tak
Jako rozłącznik główny
Tak

Pliki do pobrania

Deklaracja REACH
Format: pdf
Pobierz
Certyfikat RoHS
Format: pdf
Pobierz
Deklaracja EPD
Format: pdf
Pobierz
Środowiskowy kodeks postępowania (ECOP)
Format: pdf
Pobierz

Produkty z serii

NG125NA 3P 100A Rozłącznik
Klub Liderów
Porównaj
SCHNEIDER ELECTRIC
18891

NG125NA 3P 100A Rozłącznik
więcej
NG125NA 3P 125A Rozłącznik
Klub Liderów
Porównaj
SCHNEIDER ELECTRIC
18892

NG125NA 3P 125A Rozłącznik
więcej
NG125NA 3P 63A Rozłącznik
Klub Liderów
Porównaj
SCHNEIDER ELECTRIC
18889

NG125NA 3P 63A Rozłącznik
więcej
NG125NA 3P 80A Rozłącznik
Klub Liderów
Porównaj
SCHNEIDER ELECTRIC
18890

NG125NA 3P 80A Rozłącznik
więcej
NG125NA 3P+N 100A Rozłącznik
Klub Liderów
Porównaj
SCHNEIDER ELECTRIC
18895

NG125NA 3P+N 100A Rozłącznik
więcej

Produkty powiązane i akcesoria

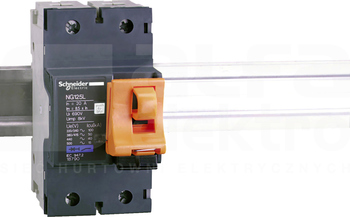

1P/2P M9 Blokada kłódki

Opis produktu

Blokada na kłódkę do NG125. Typ produktu lub komponentu : urządzenie blokujące - Kategoria akcesoriów / części oddzielnych: wyposażenie — blokada
Porównaj
19090
1P/2P M9 Blokada kłódki
Szybki podgląd: Opis i parametry
więcej
ACTI9 (4szt) M9 Zestaw zacisków wejściowych

Opis produktu

Zaciski wieloprzewodowe (zestaw 4 sztuk). Typ produktu lub komponentu : zacisk - zgodność gamy: Compact - Compact INS, Multi 9 - ilość sztuk w zestawie: zestaw 4 szt
Porównaj
19091
ACTI9 (4szt) M9 Zestaw zacisków wejściowych
Szybki podgląd: Opis i parametry
więcej

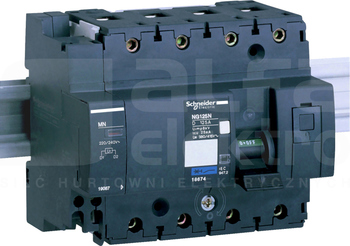

MN 220/240VAC M9 Cewka zanikowa

Opis produktu

Wyzwalacz zanikowy NG125 MN-230-NG125 230-240 VAC. gama produktów: Acti 9 - Typ produktu lub komponentu : wyzwalacz podnapięciowy - skrócona nazwa urządzenia: MN

Dane techniczne

Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
0
Znamionowe napięcie sterowania Us dla AC 50 Hz
230 - 240 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
230 - 240 V
Rodzaj napięcia sterowania
AC
Rodzaj połączenia elektrycznego
Inne
Do wyłącznika
Tak
Zwłoczny
Nie
Do przekaźnika przeciążeniowego
Nie
Do łącznika krzywkowego
Tak
Do wyłącznika silnikowego
Nie
Porównaj
19067
MN 220/240VAC M9 Cewka zanikowa
Szybki podgląd: Opis i parametry
więcej

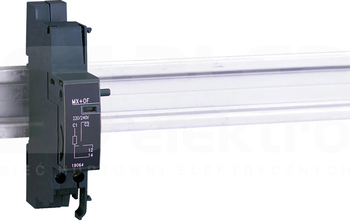

MX+OF 24VAC/DC M9 Cewka wzrostowa

Opis produktu

Wyzwalacz wzrostowy NG125 MX+OF-24-NG125 24 VAC/DC. gama produktów: Acti 9 - Typ produktu lub komponentu : wyzwolenie wyłączenia ze stykiem OZ - skrócona nazwa urządzenia: MX + OF - zestaw styków sygnałowych: 1 Z/O - Znamionowy prąd łączeniowy [Ie]: 1 A w 130 V prąd stały (DC) - 50/60 Hz...

Dane techniczne

Liczba styków przełącznych
1
Liczba styków rozwiernych
0
Liczba styków zwiernych
0
Znamionowe napięcie sterowania Us dla AC 50 Hz
24 - 24 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
24 - 24 V
Znamionowe napięcie sterowania Us dla DC
24 - 24 V
Rodzaj napięcia sterowania
AC
Rodzaj połączenia elektrycznego
Inne
Do wyłącznika
Tak
Do przekaźnika przeciążeniowego
Nie
Do łącznika krzywkowego
Tak
Do wyłącznika silnikowego
Nie
Porównaj
19066
MX+OF 24VAC/DC M9 Cewka wzrostowa
Szybki podgląd: Opis i parametry
więcej
MX+OF-230/400-NG125 Wyzwalacz wzrostowy

Opis produktu

This Acti 9 MX+OF electrical auxiliary is a shunt release device with open/close auxiliary contact. It is dedicated to NG125. This device includes an open/close contact OF to indicate the open or closed position of the circuit breaker. It is provided with a self-interrupting contact. The width in 9mm...

Dane techniczne

Liczba styków przełącznych
1
Liczba styków rozwiernych
0
Liczba styków zwiernych
0
Znamionowe napięcie sterowania Us dla AC 50 Hz
230 - 415 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
110 - 415 V
Znamionowe napięcie sterowania Us dla DC
110 - 130 V
Rodzaj napięcia sterowania
AC/DC
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Do przekaźnika przeciążeniowego
Nie
Do łącznika krzywkowego
Tak
Do wyłącznika silnikowego
Nie
Do wyłącznika
Tak
Porównaj
19064
MX+OF-230/400-NG125 Wyzwalacz wzrostowy
Szybki podgląd: Opis i parametry
więcej

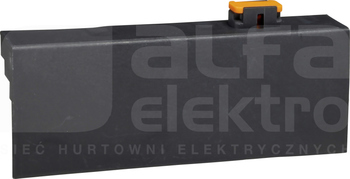

NG125 (4kpl) M9 Zestaw końcówek i osłon

Opis produktu

Końcówka oczkowa do zacisków NG125. Gama produktów: NG125, Vigi NG125 - skrócona nazwa urządzenia: śruby i nakrętki - Typ produktu lub komponentu : śruby i nakrętki - ilość sztuk w zestawie: zestaw 4 szt
Porównaj
19093
NG125 (4kpl) M9 Zestaw końcówek i osłon
Szybki podgląd: Opis i parametry
więcej
NG125 4P M9 Osłona śruby

Opis produktu

Osłona śrub zaciskowych NG125 4p zestaw 10 sztuk. Kategoria akcesoriów / części oddzielnych: wyposażenie do izolacji - ilość sztuk w zestawie: zestaw 10 szt
Porównaj
19087
NG125 4P M9 Osłona śruby
Szybki podgląd: Opis i parametry
więcej

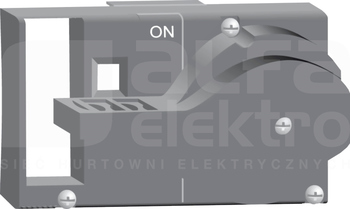

NG125 czerwony M9 Napęd obrotowy z rączką

Opis produktu

Napęd obrotowy do NG125, żółto-czerowny, montaż na stałe. Typ produktu lub komponentu : napęd obrotowy - Typ akcesoriów / częsci oddzielnych: alcesoria sterujące - kolor uchwytu płyty czołowej: żółty - rodzaj mocowania dźwigni napędu obrotowego: bezpośredni
Porównaj
19097
NG125 czerwony M9 Napęd obrotowy z rączką
Szybki podgląd: Opis i parametry
więcej

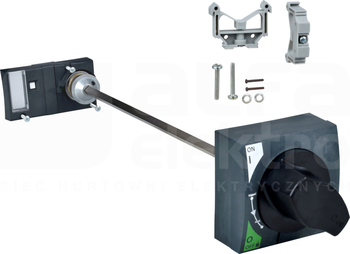

NG125 M9 Napęd obrotowy

Opis produktu

This Acti 9 NG125 accessory is an extended red safety rotary handle with yellow background. It is dedicated to Acti 9 NG125 circuit breaker 3P or 4P with front mounting installation. It prevents door opening when the circuit breaker is in open position O. It keeps disconnection. A padlocking is possible...
Porównaj
19089
NG125 M9 Napęd obrotowy
Szybki podgląd: Opis i parametry
więcej

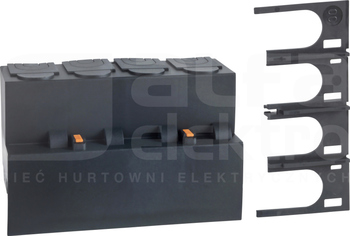

NG125 M9 Osłona zacisku

Opis produktu

Osłona zacisków NG125 4p. Typ produktu lub komponentu : osłona zacisków - Kategoria akcesoriów / części oddzielnych: wyposażenie do izolacji - ilość sztuk w zestawie: zestaw 2 szt
Porównaj
19083
NG125 M9 Osłona zacisku
Szybki podgląd: Opis i parametry
więcej

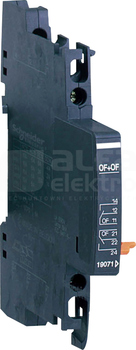

OF+OF NG125 M9 Styk pomocniczy

Opis produktu

This Acti 9 NG125 electrical auxiliary is a double open/close contact mounted on DIN rail. It is dedicated to Acti 9 NG125, NG125NA and NG125LMA. It is used for remote indication of the position of the associated device. The 2 contacts changeover indicates "open" or "closed" position of the associated...

Dane techniczne

Liczba styków przełącznych
2
Liczba styków rozwiernych
0
Liczba styków sygnalizacji błędu
0
Liczba styków zwiernych
0
Znamionowy prąd pracy Ie dla AC-15, 230 V
240 A
Sposób montażu
Montaż boczny
Model
Z możliwością zabudowy
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Porównaj
19071
OF+OF NG125 M9 Styk pomocniczy
Szybki podgląd: Opis i parametry
więcej
OF+SD NG125 M9 Styk pomocniczy

Opis produktu

This Acti 9 NG125 electrical auxiliary is an open/close and fault indicating contact mounted on DIN rail. It is dedicated to Acti 9 NG125, NG125NA and NG125LMA. It is used for remote indication of the position of the associated device. The 2 contacts changeover indicates "open" or "closed" position of...

Dane techniczne

Liczba styków przełącznych
2
Liczba styków rozwiernych
0
Liczba styków sygnalizacji błędu
0
Liczba styków zwiernych
0
Znamionowy prąd pracy Ie dla AC-15, 230 V
240 A
Sposób montażu
Montaż boczny
Model
Z możliwością zabudowy
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Porównaj
19072
OF+SD NG125 M9 Styk pomocniczy
Szybki podgląd: Opis i parametry
więcej
POWERTAG FLEX 3P+N Licznik energii

Opis produktu

PowerTag Energy F63 1P+N 110V to czujnik energii z komunikacją bezprzewodową. Dzięki konstrukcji Flex jest dedykowany do urządzeń 3P+N o obciążalności mniejszej lub równej 63A. Musi być powiązany z koncentratorem lub bramą, aby zapewnić monitorowanie obwodu i diagnostykę do poziomu obciążenia...

Dane techniczne

Głębokość
46.6 mm
Maksymalny prąd (Imax)
63 A
Napięcie znamionowe (Un) L-L
380 - 415 V
Napięcie znamionowe (Un) N-L
220 - 240 V
Prąd znamionowy (In)
63 A
Szerokość
54 mm
Szerokość wyrażona liczbą modułów
3
Wysokość
20 mm
Zakres częstotliwości
50 - 60 Hz
Liczba taryf licznika
Jednotaryfowy
Liczba faz
Trójfazowe z przewodem neutralnym
Sposób montażu
Wtyk
Model
Pomiar bezpośredni
Stopień ochrony (IP)
IP20
Odpowiednie do
Pobór
Wyjście impulsowe
Brak
Dopuszczenie
Krajowe
Klasa dokładności
B
Typ licznika
Elektroniczny
EDL40/EEC40
Nie
Stopień ochrony (NEMA)
1
Blokada cofania licznika
Nie
Z blokadą kodem
Nie
Pomiar profilu obciążenia
Nie
Rodzaj energii mierzonej
Moc czynna i bierna
Rodzaj wskaźnika
Brak
Rodzaj interfejsu
Inne
Legalizowany
Tak
Porównaj
A9MEM1570
POWERTAG FLEX 3P+N Licznik energii
Szybki podgląd: Opis i parametry
więcej
SZYNA 27mm DO C120/NG125 32M 4P

Opis produktu

Szyna sztyftowa do wyłączników C120/NG125, 3+N-biegunowa, 16modułów. gama produktów: Acti 9 - Typ produktu lub komponentu : szyna grzebieniowa - Kategoria akcesoriów / części oddzielnych: akcesoria przyłączeniowe - opis linii: 3L + N

Dane techniczne

Do liczby urządzeń
4
Długość
432 mm
Liczba biegunów
4
Liczba faz
3
Liczba modułów
24
Maksymalne znamionowe napięcie pracy Ue
500 V
Przekrój
16 mm²
Szerokość wyrażona liczbą modułów
24
Wielkość odstępów
27 mm
Znamionowy prąd ciągły Iu
125 A
Do urządzeń z torem N
Tak
Kolor
Biały
Z izolacją
Tak
Rodzaj połączenia elektrycznego
Pin/sztyft
Możliwość przycięcia na wymiar
Tak
Do urządzeń ze stykami pomocniczymi
Nie
Porównaj
14814
SZYNA 27mm DO C120/NG125 32M 4P
Szybki podgląd: Opis i parametry
więcej
VIGI 4P 12 M9 Osłona zacisku

Opis produktu

Osłona zacisków VigiNG125 4p regulowana. Typ produktu lub komponentu : osłona zacisków - Kategoria akcesoriów / części oddzielnych: wyposażenie do izolacji - ilość sztuk w zestawie: zestaw 2 szt
Porównaj
19078
VIGI 4P 12 M9 Osłona zacisku
Szybki podgląd: Opis i parametry
więcej
