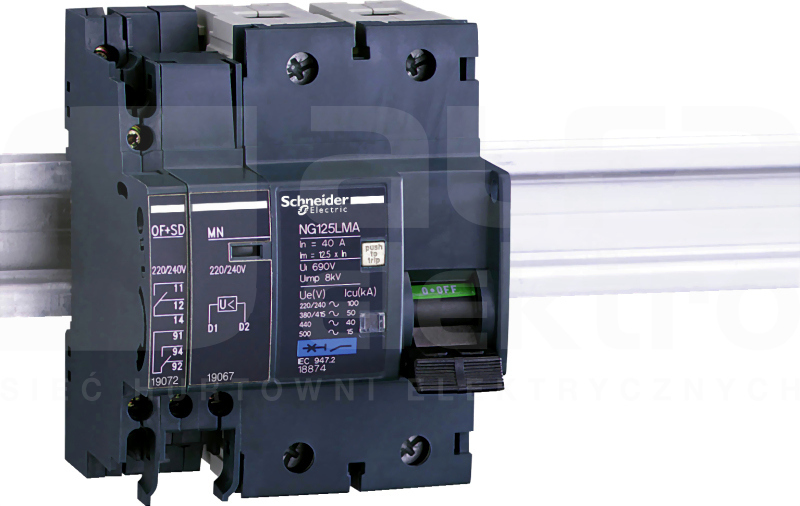

This Acti 9 NG125 electrical auxiliary is an open/close and fault indicating contact mounted on DIN rail. It is dedicated to Acti 9 NG125, NG125NA and NG125LMA. It is used for remote indication of the position of the associated device. The 2 contacts changeover indicates "open" or "closed" position of the associated device, and the position of the associated device in the event of electrical fault or actuation of the tripping auxiliary. The width in 9mm pitches is 1. The operating frequency is 50Hz or 60Hz. It also works on direct current. The In rated operational current is from 1A (mini) up to 6A (maxi) depending on the rated voltage. The Ue rated operational voltage is up to 415VAC and 130VDC. The operating temperature is -25°C to + 60°C. The storage temperature is -40°C to + 85°C. This product complies with IEC/EN 60947-5-1 standards

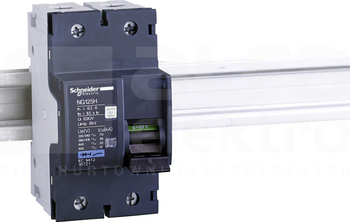

This Acti9 NG125H product is a low voltage circuit breaker. It is a 2P circuit breaker with 2 protected poles and 16A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 36kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 36kA at 380VAC to 415VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
2
Liczba biegunów (całkowita)
2
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
3
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
70 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
36 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2

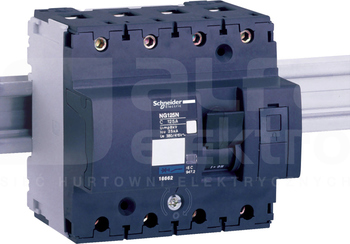

This Acti9 NG125L product is a low voltage circuit breaker. It is a 4P circuit breaker with 4 protected poles and 63A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 100kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 100kA at 220VAC to 240VAC...
Dane techniczne
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
4
Liczba biegunów (całkowita)
4
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
63 A
Stopień zanieczyszczenia
3
Straty mocy
4 W
Szerokość wyrażona liczbą modułów
6
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
100 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
