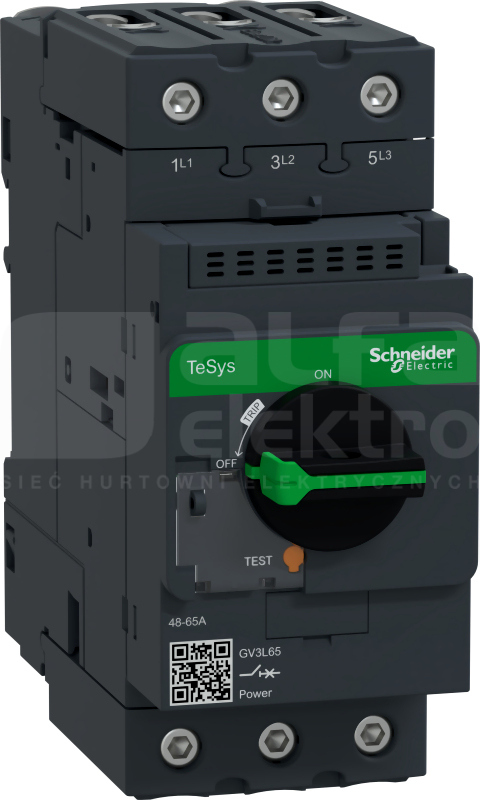

Wyłącznik silnikowy TeSys GV, 3-polowy (3P), 65 A/690 V, do zastosowań w silnikach 3-fazowych 30kW przy 400V. Zapewnia zabezpieczenie magnetyczne z poziomem wyzwalania 14xIn i wysoką zdolnością wyłączania Icu 50kA przy 400V. Połączenie za pomocą zacisków śrubowych BTR Everlink. Sterowanie start-stop za pomocą uchwytu obrotowego gwarantowane przez 50 000 cykli AC-3. Aby zapewnić pełną ochronę silnika, należy używać go w połączeniu z termicznym przekaźnikiem przeciążeniowym LRD365 (do zamówienia oddzielnie) Zgodność z wieloma normami (IEC, CCC, EAC, Marine), Green premium (RoHS/REACh)
Dane techniczne
Głębokość
136 mm
Liczba biegunów
3
Straty mocy
8 W
Szerokość
55 mm
Wysokość
132 mm
Zakres nastawy wyzwalacza zwarciowego
65 - 65 A
Znamionowa moc pracy dla AC-3, 230 V
18.5 kW
Znamionowa moc pracy dla AC-3, 400 V
30 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
