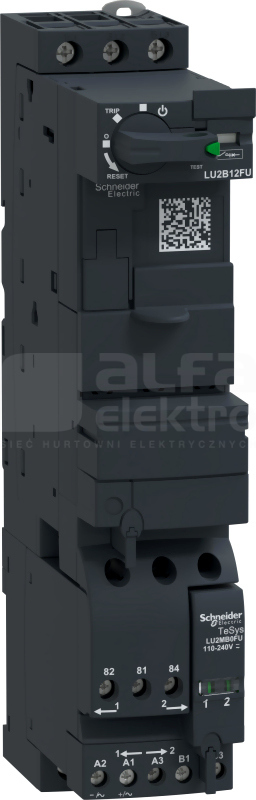

LU2B12FU 12A 110-240V JEDNOSTKA BAZOWA NAWROTNASCHNEIDER ELECTRIC

files/fotob/1398048.jpg.
LU2B12FU 12A 110-240V JEDNOSTKA BAZOWA NAWROTNA
Porównaj
LU2B12FU 12A 110-240V JEDNOSTKA BAZOWA NAWROTNA
Informacje podstawowe
Producent:
SCHNEIDER ELECTRIC
Produkty z serii:
TESYS ULTRA
Nr Katalogowy:
LU2B12FU
Kod EAN:
3389110362961
Symbol Sonepar:
P00234244
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty z serii Produkty powiązane i akcesoria

Opis produktu

Standardowa podstawa zasilania rewersyjnego TeSys U, 3 bieguny (3NO), znamionowa 12 A/690 V, do uzupełnienia z jednostką sterującą LUC w celu utworzenia sterownika rewersyjnego rozrusznika TeSys U, do zastosowań z silnikami 3-fazowymi do 5.5kW@400V. Podstawa składająca się ze styków zasilających, wężownicy sterującej, uchwytu obrotowego, z modułową konstrukcją dla dodatkowych modułów tworzących sterownik "all in one" rozrusznika nawrotnego z podstawowymi lub zaawansowanymi funkcjami ochrony i sterowania. Wyposażony jest w moduł rewersyjny LU2MB0FU do zasilania 110-240V AC / 110-220V DC, styki sygnalizacji pomocniczej (1NO+1NC), blok zacisków sterujących, zasłaniające żaluzje zakrywające puste wnęki. Zapewnia wysoką zdolność wyłączania Icu 50kA@400V, gwarantowane sterowanie rozruchem przez 3600 cykli/godzinę. Bardzo kompaktowe (szerokość 45 mm), montaż na szynie DIN i mocowanie śrubowe, z kłódką obrotową. Certyfikowane w połączeniu z jednostką sterującą LUC (IEC, UL, CSA, CCC, EAC, Marine)

Dane techniczne

Głębokość
126 mm
Liczba pozycji sterowniczych
3
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych zwiernych
1
Liczba sygnalizatorów świetlnych
0
Maksymalna temperatura otoczenia
70 °C
Moc znamionowa, 460 V, 60 Hz, 3-fazowego
5.5 kW
Moc znamionowa, 575 V, 60 Hz, 3-fazowego
5.5 kW
Pobór mocy
W [MV]
Szerokość
45 mm
Wysokość
224 mm
Znamionowa moc pracy dla AC-3, 230 V 3-fazowego
3 kW
Znamionowa moc pracy dla AC-3, 400 V
5.5 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz
110 - 240 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
110 - 240 V
Znamionowe napięcie sterowania Us dla DC
110 - 220 V
Znamionowy prąd pracy Ie
12 A
Znamionowy prąd pracy dla AC-3, 400 V
12 A
Znamionowy warunkowy prąd zwarciowy Iq
50 kA
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 480 Y/ 277 V
10000 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 1, 600 Y/ 347 V
4000 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 230 V
50000 A
Znamionowy warunkowy prąd zwarciowy, koordynacja typ 2, 400 V
50000 A
Rodzaj napięcia sterowania
AC/DC
Stopień ochrony (IP)
IP20
Funkcja
Rozruch nawrotny (rewersyjny)
Możliwość montażu na szynie
Tak
Z obsługą magistrali
Nie
Rodzaj układu rozruchowego
Rozruch nawrotny (rewersyjny)
Obsługa protokołu INTERBUS
Nie
Obsługa protokołu SERCOS
Nie
Obsługa innych protokołów
Nie
Obsługa protokołu SafetyBUS p
Nie
Obsługa protokołu PROFIBUS
Nie
Obsługa protokołu PROFINET IO
Nie
Obsługa protokołu SUCONET
Nie
Obsługa protokołu INTERBUS-Safety
Nie
Możliwość zewnętrznego kasowania
Nie
Obsługa protokołu Data-Highway
Nie
Obsługa protokołu AS-Interface Safety at Work
Nie
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
Połączenie śrubowe
Obsługa protokołu ASI
Nie
Obsługa protokołu Foundation Fieldbus
Nie
Z wyzwalaczem zwarciowym
Tak
Obsługa protokołu CAN
Nie
Obsługa protokołu PROFINET CBA
Nie
Obsługa protokołu LON
Nie
Obsługa protokołu PROFIsafe
Nie
Obsługa protokołu TCP/IP
Nie
Z bezpiecznikiem
Nie
Obsługa protokołu DeviceNet
Nie
Obsługa protokołu DeviceNet Safety
Nie
Do wyłączania awaryjnego
Nie
Z transformatorem
Nie
Koordynacja zgodnie z IEC 60947-4-3
Klasa 2
Obsługa protokołu Modbus
Nie
Obsługa protokołu EtherNet/IP
Nie

Pliki do pobrania

Deklaracja zgodności CE
Format: pdf
Pobierz
Podręcznik użytkownika
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz
Katalog produktów / Broszura sprzedaży
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
Podręcznik użytkownika
Format: pdf
Pobierz
Deklaracja EPD
Format: pdf
Pobierz
Certyfikat RoHS
Format: pdf
Pobierz
Deklaracja REACH
Format: pdf
Pobierz

Produkty z serii

ASILUFC51 MODUŁ KOMUNIKACYJNY AS-I
Porównaj
SCHNEIDER ELECTRIC
ASILUFC51

ASILUFC51 MODUŁ KOMUNIKACYJNY AS-I
więcej
LA9LB920 OGRANICZNIK
Porównaj
SCHNEIDER ELECTRIC
LA9LB920

LA9LB920 OGRANICZNIK
więcej
LA9P307 BRAMA PROFIBUS_DP/MODBUS
Porównaj
SCHNEIDER ELECTRIC
LA9P307

LA9P307 BRAMA PROFIBUS_DP/MODBUS
więcej

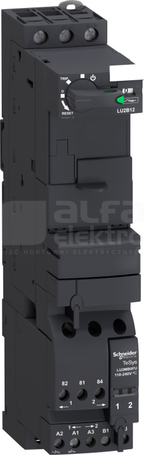

LU2B12B PODSTAWA BAZOWA 2 KIERUNKI
