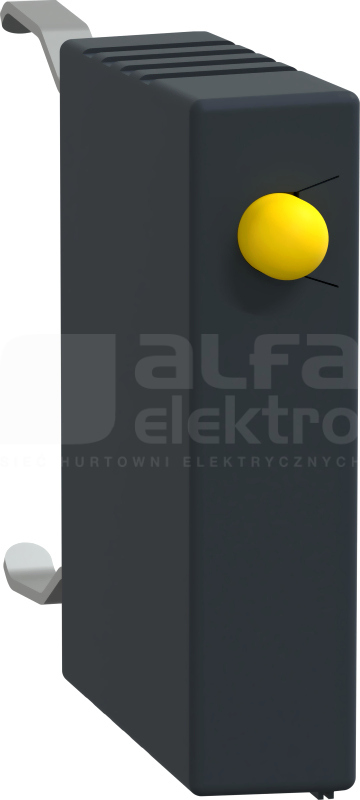

Moduł tłumiący TeSys K, do styczników LC.K, LP.K, CA.K. Do stosowania w obwodach sterowania 12-24V AC lub DC, zapewnia ochronę warystorową ograniczając napięcie przejściowe do 2 Uc max. Montaż zatrzaskowy z przodu stycznika (bez użycia narzędzi), zaw iera wskaźnik LED załączenia zasilania. Sprzedawane w partiach po 5 sztuk. Zgodność z Green Premium (RoHS/REACh). Green Premium pozwoli spełnić Twoje zobowiązania w zakresie zrównoważonego rozwoju, zapewniając produktom zgodność z przepisami dotycząc ymi ochrony środowiska, takimi jak RoHS i REACH, a także doskonałą przejrzystość w kwestii ujawniania informacji o środowisku i instrukcji dotyczących zakończenia eksploatacji
Stycznik pomocniczy TeSys K, 4 styki (2NO + 2NC), 10A/690V, do sterowania obciążeniami elektromagnetycznymi AC-15/DC-13. Zapewnia obwód sterowania 24V 50/60Hz AC, podłączenie za pomocą zacisków skrzynkowych. Przy wysokiej częstotliwości pracy do 180 cykli/min i temperaturze otoczenia -25/+50°C...
Dane techniczne
Głębokość
57 mm
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
2
Liczba styków pomocniczych rozwiernych zwłocznych
0
Liczba styków pomocniczych zwiernych
2
Liczba styków pomocniczych zwiernych wyprzedzających
Stycznik pomocniczy TeSys K, 4 styki (3NO + 1NC), 10A/690V, do sterowania obciążeniami elektromagnetycznymi AC-15/DC-13. Zapewnia obwód sterowania 24V 50/60Hz AC, podłączenie za pomocą zacisków skrzynkowych. Przy wysokiej częstotliwości pracy do 180 cykli/min i temperaturze otoczenia -25/+50°C...
Dane techniczne
Głębokość
55.5 mm
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych rozwiernych zwłocznych
0
Liczba styków pomocniczych zwiernych
3
Liczba styków pomocniczych zwiernych wyprzedzających
Stycznik pomocniczy TeSys K, 4 styki (4NO), 10A/690V, do sterowania obciążeniami elektromagnetycznymi AC-15/DC-13. Zapewnia obwód sterowania 24V 50/60Hz AC, podłączenie za pomocą zacisków skrzynkowych. Przy wysokiej częstotliwości pracy do 180 cykli/min i temperaturze otoczenia -25/+50°C, zapewnia...
Dane techniczne
Głębokość
57 mm
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych rozwiernych zwłocznych
0
Liczba styków pomocniczych zwiernych
4
Liczba styków pomocniczych zwiernych wyprzedzających

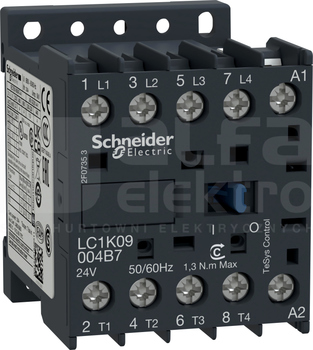

Stycznik TeSys K, 4 biegunowy (4NO), do aplikacji sterowania obciążeniem nieindukcyjnym do 20A/690V AC-1. Posiada cewkę 24V 50/60Hz AC, bez wbudowanego styku pomocniczego, podłączenie przez zaciski śrubowe. Zapewnia niezawodność i trwałość w standar dowych zastosowaniach przy szybkości pracy...
Stycznik TeSys K, 3 biegunowy (3NO), do zastosowań w sterowaniu silnikami do 12A/690V AC-3 (5,5kW@400V), oraz do zastosowań w sterowaniu obciążeniem nieindukcyjnym do 20A/690V AC-1. Posiada cewkę 24V 50/60Hz AC, wbudowany styk pomocniczy 1NC, podłącz enie przez zaciski śrubowe. Zapewnia niezawodność...
Stycznik TeSys K, 3 biegunowy (3NO), do zastosowań w sterowaniu silnikami do 16A/690V AC-3 (7,5kW@400V), oraz do zastosowań w sterowaniu obciążeniem nieindukcyjnym do 20A/690V AC-1. Posiada cewkę 24V 50/60Hz AC, wbudowany styk pomocniczy 1NO, podłącz enie przez zaciski śrubowe. Zapewnia niezawodność...
Stycznik nawrotny TeSys K, 3 biegunowy (3NO), do aplikacji sterowania silnikami do 6A/690V AC-3 (2,2kW@400V). Posiada cewkę 24V 50/60Hz AC, wbudowane styki pomocnicze 2NC, podłączenie przez zaciski śrubowe. Zapewnia niezawodność i trwałość w standar dowych zastosowaniach przy szybkości pracy...
Dane techniczne
Głębokość
57 mm
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych zwiernych
0
Napięcie pracy dla AC 50 Hz
440 - 440 V
Napięcie pracy dla AC 60 Hz
440 - 440 V
Szerokość
90 mm
Wysokość
58 mm
Znamionowa moc pracy NEMA
2.24 kW
Znamionowa moc pracy dla AC-3, 400 V
2.2 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz
24 - 24 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
24 - 24 V
Znamionowy prąd pracy Ie dla AC-3, 400 V
6 A
Rodzaj napięcia sterowania
AC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Nie
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
Stycznik nawrotny TeSys K, 3 biegunowy (3NO), do aplikacji sterowania silnikami do 12A/690V AC-3 (5,5kW@400V). Posiada cewkę 24V 50/60Hz AC, wbudowane styki pomocnicze 2NO, podłączenie przez zaciski śrubowe. Zapewnia niezawodność i trwałość w standa rdowych zastosowaniach przy szybkości pracy...
Dane techniczne
Głębokość
57 mm
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
1
Napięcie pracy dla AC 50 Hz
440 - 440 V
Napięcie pracy dla AC 60 Hz
440 - 440 V
Szerokość
90 mm
Wysokość
58 mm
Znamionowa moc pracy NEMA
5.59 kW
Znamionowa moc pracy dla AC-3, 400 V
5.5 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz
24 - 24 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
24 - 24 V
Znamionowy prąd pracy Ie dla AC-3, 400 V
12 A
Rodzaj napięcia sterowania
AC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Nie
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
Stycznik TeSys K, 3 biegunowy (3NO), do zastosowań w sterowaniu silnikami do 6A/690V AC-3 (2,2kW@400V), oraz do zastosowań w sterowaniu obciążeniem nieindukcyjnym do 20A/690V AC-1. Posiada cewkę 24V DC, wbudowany styk pomocniczy 1NC, podłączenie prze z zaciski śrubowe. Zapewnia niezawodność...
TeSys K contactor, 3 poles (3NO), for motor control applications up to 9A/690V AC-3 (4kW@400V), and for non-inductive load control applications up to 20A/690V AC-1. It provides a 12V DC coil, 1NC built-in auxiliary contact, connection by screw clamp terminals. For operating rates until 600 cycles/hour...

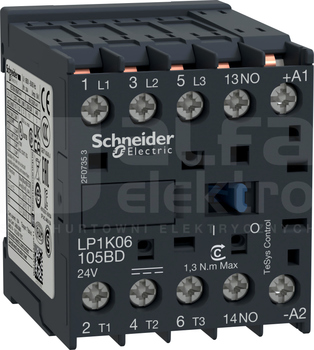

Stycznik TeSys K, 3 biegunowy (3NO), do zastosowań w sterowaniu silnikami do 9A/690V AC-3 (4kW@400V), oraz do zastosowań w sterowaniu obciążeniem nieindukcyjnym do 20A/690V AC-1. Posiada cewkę 24V DC, wbudowany styk pomocniczy 1NO, podłączenie przez nóżki lutownicze. Zapewnia niezawodność...
Stycznik TeSys K, 3 biegunowy (3NO), do zastosowań w sterowaniu silnikami do 9A/690V AC-3 (4kW@400V), oraz do zastosowań w sterowaniu obciążeniem nieindukcyjnym do 20A/690V AC-1. Posiada cewkę 24V DC, wbudowany styk pomocniczy 1NO, podłączenie przez zaciski śrubowe. Zapewnia niezawodność i...
TeSys K contactor, 3 poles (3NO), for motor control applications up to 9A/690V AC-3 (4kW@400V), and for non-inductive load control applications up to 20A/690V AC-1. It provides a 12V DC coil, 1NO built-in auxiliary contact, connection by screw clamp terminals. For operating rates until 600 cycles/hour...
Stycznik TeSys K, 4 biegunowy (4NO), do aplikacji sterowania obciążeniem nieindukcyjnym do 20A/690V AC-1. Posiada cewkę 24V DC, bez wbudowanego styku pomocniczego, podłączenie przez zaciski śrubowe. Zapewnia niezawodność i trwałość w standardowych z astosowaniach przy szybkości pracy do 600...
LP1K1210BD to kompaktowy 3-biegunowy stycznik TeSys K firmy Schneider Electric do zastosowań silnikowych. Znamionowe 12A AC-3 4kW/400V, stycznik zawiera cewkę o napięciu sterującym 24V DC i styk pomocniczy 1NO, umożliwiający łatwą integrację ze wszystkimi systemami ster owania. • Znamionowy...

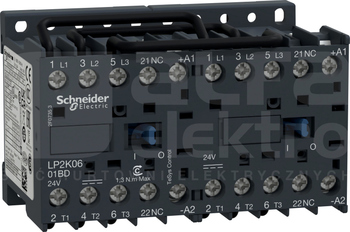

Stycznik nawrotny TeSys K, 3 biegunowy (3NO), do aplikacji sterowania silnikami do 6A/690V AC-3 (2,2kW@400V). Posiada cewkę 24V DC, wbudowane styki pomocnicze 2NC, podłączenie przez zaciski śrubowe. Zapewnia niezawodność i trwałość w standardowych z astosowaniach przy szybkości pracy do 600...
Dane techniczne
Głębokość
57 mm
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych zwiernych
0
Napięcie pracy dla DC
440 - 440 V
Szerokość
90 mm
Wysokość
58 mm
Znamionowa moc pracy NEMA
2.24 kW
Znamionowa moc pracy dla AC-3, 400 V
2.2 kW
Znamionowe napięcie sterowania Us dla DC
24 - 24 V
Znamionowy prąd pracy Ie dla AC-3, 400 V
6 A
Rodzaj napięcia sterowania
DC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Nie
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
Stycznik nawrotny TeSys K, 3 biegunowy (3NO), do aplikacji sterowania silnikami do 6A/690V AC-3 (2,2kW@400V). Posiada cewkę 24V DC, wbudowane styki pomocnicze 2NO, podłączenie przez zaciski śrubowe. Zapewnia niezawodność i trwałość w standardowych z astosowaniach przy szybkości pracy do 600...
Dane techniczne
Głębokość
57 mm
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
1
Napięcie pracy dla DC
440 - 440 V
Szerokość
90 mm
Wysokość
58 mm
Znamionowa moc pracy NEMA
3.73 kW
Znamionowa moc pracy dla AC-3, 400 V
4 kW
Znamionowe napięcie sterowania Us dla DC
24 - 24 V
Znamionowy prąd pracy Ie dla AC-3, 400 V
9 A
Rodzaj napięcia sterowania
DC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Nie
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
