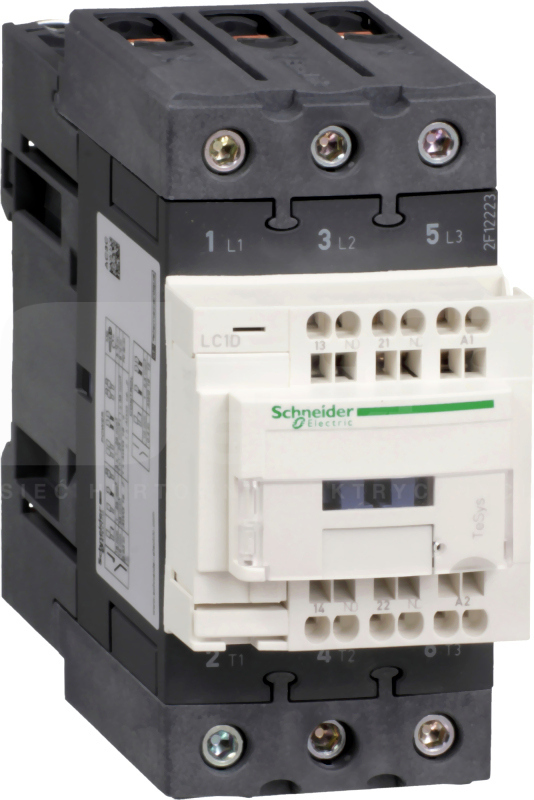

Stycznik mocy TeSys D 65A 30kW 3p 1NO 1NC cewka 220VDC zaciski EVK sprężynowe. gama produktów: TeSys - Nazwa produktu: TeSys D - Typ produktu lub komponentu : stycznik - skrócona nazwa urządzenia: LC1D - zastosowanie: obciążenie rezystancyjne, sterowanie silnikiem - Kategoria użytkowania: AC-1, AC-3, AC-4 - Opis biegunów: 3P - kombinacja styków: 3 NO - [Ue] znamionowe napięcie łączeniowe: <= 300 V prąd stały (DC) dla obwód mocy, <= 690 V prąd przemienny (AC) 25...400 Hz dla Obwód zasilający - Znamionowy prąd łączeniowy [Ie]: 65 A (<= 60 °C) w <= 440 V prąd przemienny (AC) AC-3 dla Obwód zasilający, 80 A (<= 60 °C) w <= 440 V prąd przemienny (AC) AC-1 dla Obwód zasilający - moc silnika w kW: 18.5 kW w 220...230 V prąd przemienny (AC) 50/60 Hz AC-3, 30 kW w 380...400 V prąd przemienny (AC) 50/60 Hz AC-3, 37 kW w 500 V prąd przemienny (AC) 50/60 Hz AC-3, 37 kW w 660...690 V prąd przemienny (AC) 50/60 Hz AC-3 - moc silnika w KM: 10 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki, 20 HP w 200/208 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 20 HP w 230/240 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 40 HP w 460/480 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 5 HP w 115 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki, 50 HP w 575/600 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki - konfiguracja styku pomocniczego: 1 NO + 1 NC - kategoria przepięciowa: III - znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] : 10 A w <= 60 °C dla obwód sygnalizacyjny, 80 A w <= 60 °C dla Obwód zasilający - Irms znamionowy prąd załączany: 1000 A w 440 V dla Obwód zasilający zgodnie z IEC 60947, 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1 - [Icw] znamionowy prąd krótkotrwały wytrzymywany: 100 A 1 s obwód sygnalizacyjny, 110 A <= 40 °C 10 min. Obwód zasilający, 120 A 500 ms obwód sygnalizacyjny, 140 A 100 ms obwód sygnalizacyjny, 260 A <= 40 °C 1 min. Obwód zasilający, 520 A <= 40 °C 10 s Obwód zasilający, 900 A <= 40 °C 1 s Obwód zasilający - paramtery bezpiecznika dobezpieczającego: 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 125 A gG w <= 690 V koordynacja typ 1 dla Obwód zasilający, 125 A gG w <= 690 V koordynacja typ 2 dla Obwód zasilający - Znamionowe napięcie izolacji [Ui] : 600 V dla obwód mocy certyfikaty CSA, 600 V dla obwód mocy certyfikaty UL, 600 V dla obwód sygnalizacyjny certyfikaty CSA, 600 V dla obwód sygnalizacyjny certyfikaty UL, 690 V dla obwód sygnalizacyjny zgodnie z IEC 60947-1, 690 V dla Obwód zasilający zgodnie z IEC 60947-4-1 - trwałość elektryczna: 1,4 Mcykli 80 A AC-1 przy Ue <= 440 V, 1,45 Mcykli 65 A AC-3 przy Ue <= 440 V - strata mocy na biegun: 6,3 W AC-3, 9.6 W AC-1 - pokrywa ochronna: z - podstawa montażowa: płyta, szyna - normy: CSA C22.2 Nr 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certyfikaty produktu: CCC, CSA, GOST, UL - przyłącza - zaciski: Obwód sterowania : zaciski sprężynowe 1 kabel (kable) 2.5 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód sterowania : zaciski sprężynowe 2 kabel (kable) 2.5 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód zasilający : złączka z zaciskiem sprężynowym 1 kabel (kable) 1...35 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód zasilający : złączka z zaciskiem sprężynowym 1 kabel (kable) 1...35 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód zasilający : złączka z zaciskiem sprężynowym 2 kabel (kable) 1...25 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód zasilający : złączka z zaciskiem sprężynowym 2 kabel (kable) 1...25 mm² - sztywność kabla: elastyczny - z końcówka przewodu - moment dokręcania: obwód mocy[]:[] 8 N.m - wł zaciski śrubowe - przewód 25...35 mm² sześciokątny 4 mm - czas pracy: 16...24 ms otwieranie, 42.5...57.5 ms zamykanie - poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1, B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1 - trwałość mechaniczna: 10 Mcykli
