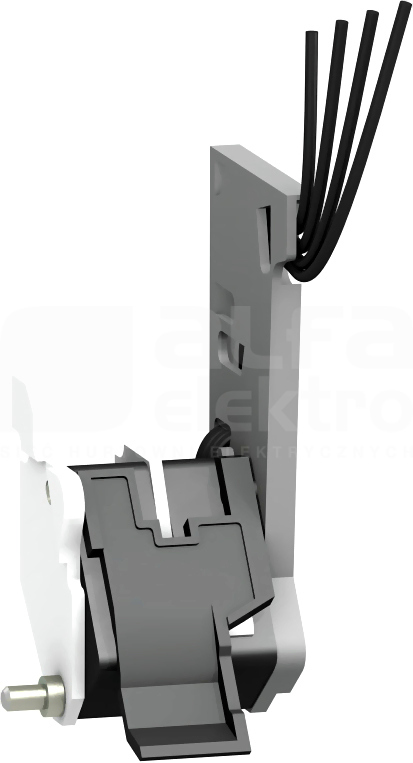

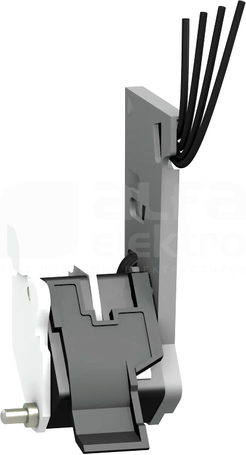

It is a double early break contact that indicates the position of the rotary handle for Compact NSX 100 to 630 and PowerPact Multistandard H/J/L circuit breakers. An early make contact (CAM), in conjunction with a rotary handle, can be used to anticipate device closing. The contact fits into the rotary handle unit. These auxiliaries are 2 common point changeover type contacts with 1 normally open contact and 1 normally closed contact. The rated current is 6A and the minimum load is 100mA at 24 VDC. utilization categories are AC12/AC15/DC12/DC14. Compact NSX and PowerPact chassis can be equipped with 1 early break contact. It complies with IEC 60947-5-1 standard
LV432600T to bezpośredni żółtoczerwony napęd obrotowy kompatybilny z aparatami ComPacT NSX400...600. Bezpośredni napęd obrotowy zapewnia :• widoczność i dostęp do nastaw zespołu zabezpieczeń, • funkcję łącznika izolacyjnego, • wskazanie trzech położeń: O (wył.), I (zał.) i wyłączenie...

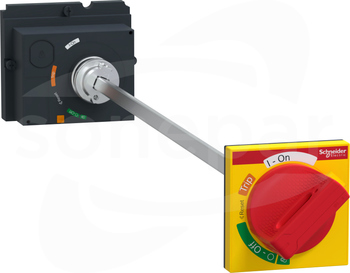

LV429338T to przedłużony napęd obrotowy, w kolorze czarnym kompatybilny z aparatami z serii ComPacT NSX100...250. Napęd obrotowy przedłużony umożliwia sterowanie wyłącznikiem zamontowanym na tylnej ścianie rozdzielnicy. Standardową funkcją napędu obrotowego przedłużoneg o jest blokada...
LV429340T to żółtoczerwony przedłużony napęd obrotowy, kompatybilny z aparatami z serii ComPacT NSX100...250. Napęd obrotowy przedłużony umożliwia sterowanie wyłącznikiem zamontowanym na tylnej ścianie rozdzielnicy. Standardową funkcją napędu obrotowego przedłużonego je st blokada...
ComPacT NSX100N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
26.4 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
70 - 100 A
Zakres nastawy wyzwalacza zwarciowego
800 - 800 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
100 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX100N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
25.83 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
44.1 - 63 A
Zakres nastawy wyzwalacza zwarciowego
500 - 500 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
63 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX160F to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 36 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
41.85 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
112 - 160 A
Zakres nastawy wyzwalacza zwarciowego
1250 - 1250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
36 kA
Znamionowy prąd ciągły Iu
160 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX160N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe...
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
41.85 W
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
112 - 160 A
Zakres nastawy wyzwalacza zwarciowego
1250 - 1250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
160 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
ComPacT NSX250F to kompletny 3-biegunowy, stacjonarny wyłącznik zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Jest to optymalny wybór dla wszystkich standardowych i specyficznych zastosowań. Zdolność wyłączania (Icu) wynosi 36 kA (wartość skuteczna) przy 415...
ComPacT NSX250N to kompletny 3-biegunowy, stacjonarny wyłącznik zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Jest to optymalny wybór dla wszystkich standardowych i specyficznych zastosowań. Zdolność wyłączania (Icu) wynosi 50 kA (wartość skuteczna) przy 415...
ComPacT NSX250N to kompletny 3-biegunowy, stacjonarny wyłącznik zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Jest to optymalny wybór dla wszystkich standardowych i specyficznych zastosowań. Zdolność wyłączania (Icu) wynosi 50 kA (wartość skuteczna) przy 415...
ComPacT NSX250N to kompletny 3-biegunowy, stacjonarny wyłącznik zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Jest to optymalny wybór dla wszystkich standardowych i specyficznych zastosowań. Zdolność wyłączania (Icu) wynosi 50 kA (wartość skuteczna) przy 415...
LV432598T to bezpośredni czarny napęd obrotowy kompatybilny z aparatami ComPacT NSX400...600. Bezpośredni napęd obrotowy zapewnia: • widoc zność i dostęp do nastaw zespołu zabezpieczeń, • funkcję łącznika izolacyjnego, • wskazanie trzech położeń: O (wył.), I (zał.) i wyłączenie...
ComPacT NSX400F to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 36 kA rms przy 415VAC 50/60Hz. Znamionowe...
ComPacT NSX400H to kompletny, stacjonarny 3-biegunowy wyłącznik zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Jest to optymalny wybór dla wszystkich standardowych i specyficznych zastosowań. Zdolność wyłączania (Icu) wynosi 70 kA (wartość skuteczna) przy 415...
ComPacT NSX400N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe...
ComPacT NSX630F to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 36 kA rms przy 415VAC 50/60Hz. Znamionowe...
ComPacT NSX630H to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 70 kA rms przy 415VAC 50/60Hz. Znamionowe...
ComPacT NSX630N to kompletny wyłącznik 3-biegunowy 3d zaprojektowany z myślą o optymalizacji zajmowanego miejsca i zdolności wyłączania. Jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zdolność zwarciowa (Icu) wynosi 50 kA rms przy 415VAC 50/60Hz. Znamionowe...
