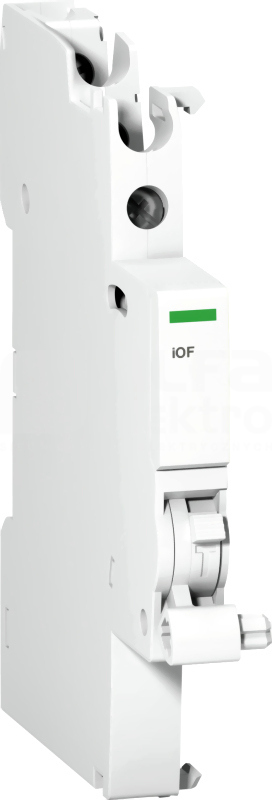

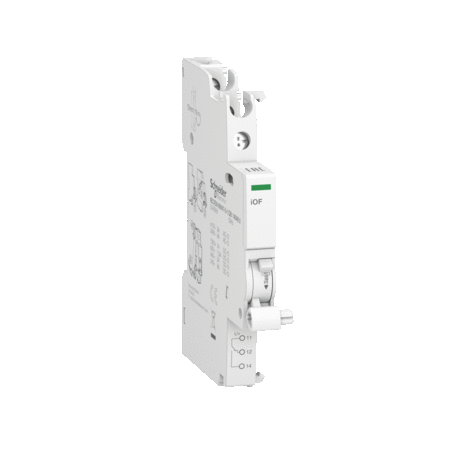

To elektryczne urządzenie pomocnicze Acti9 iOF jest stykiem otwierającym/zamykającym i wskazującym awarię. Jest dedykowany do produktów iC60, iID. Przekazuje on również informacje o usterce elektrycznej, aktywacji pomocniczego styku wyzwalającego, pozycji otwartej lub zamkniętej urządzenia towarzyszącego do sterownika programowalnego. Znamionowe napięcie izolacji Ui wynosi 415VAC. Szerokość w modułach 9mm wynosi 1. Kolor produktu to biały (RAL9003). Wymiary to (W) 9mm x (H) 86mm x (D) 73mm. Produkt spełnia wymagania normy EN/IEC 60947-5-1. Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
Dane techniczne
Do maks. liczby styków głównych (ogółem)
4
Do maks. prądu styków głównych
63 A
Liczba styków przełącznych
1
Liczba styków przełącznych
1
Liczba styków rozwiernych
0
Liczba styków sygnalizacji błędu
0
Liczba styków zwiernych
0
Napięcie znamionowe
240 V
Szerokość montażowa
0.5
Szerokość wyrażona liczbą modułów
0.5
Znamionowy prąd załączania
1 A
Do montażu z
Wyłącznik różnicowoprądowy z członem nadprądowym / wyłącznik nadprądowy
This is a set of 12 connectors. With 5 spring connections. its terminals accept rigid copper cable from 0.5mm2 to 1.5mm2. and flexible one from 0.5mm2 to 1.5mm2
Dane techniczne
Głębokość
22.9 mm
Liczba biegunów
5
Napięcie znamionowe
24 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.25 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 0.75 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 1.5 mm²
Prąd znamionowy In
8 A
Szerokość
19.54 mm
Temperatura otoczenia
60 °C
Wysokość
7.8 mm
Zakres temperatur pracy
65 °C
Znamionowe napięcie udarowe
2.5 kV
Średnica styków
2.2 mm
Minimalna liczba cykli łączeń
100
Liczba styków mocy
0
Liczba styków sterujących
5
Wkład bez styków
Nie
Wersja modułowa
Tak
Model/kształt/forma
Prostokątny
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Rodzaj styku
Pin/sztyft
Z przewodem ochronnym
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
Ten Acti9 iC60H to wielostandardowy miniaturowy wyłącznik niskiego napięcia (MCB) z podwójnymi zaciskami tunelowymi. Jest to wyłącznik automatyczny 2P z 2 chronionymi biegunami, prądem znamionowym 10A i krzywą zadziałania C. Znamionowa zdolność wyłączania zwarć wzrasta do 30 kA przy 220VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
2
Liczba biegunów (całkowita)
2
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
3
Straty mocy
2.3 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
30 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy iC60H-C16-2 C 16A 2-biegunowy ,o numerze A9F07216. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. O ptyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
2
Liczba biegunów (całkowita)
2
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
30 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy serii iC60N, o numerze A9F04202, iC60N-C2-2, 2-biegunowy (dwubiegunowy), 2A, charakterystyka C, wytrzymałość zwarciowa 6kA, zapew nia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
2
Liczba biegunów (całkowita)
2
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
2 A
Stopień zanieczyszczenia
3
Straty mocy
1.9 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
6 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
