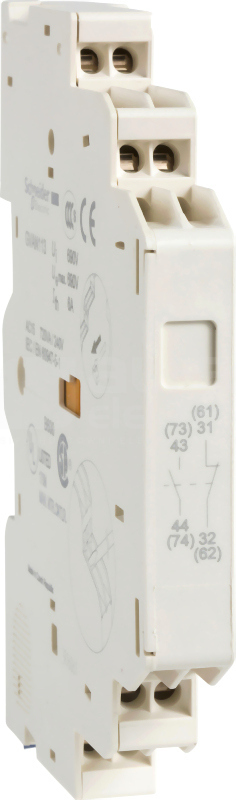

TeSys GV auxiliary contact block, for motor circuit breakers GV2 and GV3. 2NO instantaneous auxiliary contacts. Rated for operation up to 6A/690V AC and 6A/240V DC. To be installed on left-hand side of the circuit breaker (2 blocks mounting possible), connection by spring terminals. Multi standards certified (IEC, UL, CSA, CCC, EAC), Green Premium compliant (RoHS/REACh)
TeSys GV motor circuit breaker, 3 poles (3P), 0.16A/690V, for 3-phase motor applications less than 0.06kW@400V. It provides a thermal-magnetic protection with a thermal setting range 0.1-0.16A, magnetic tripping at 9xIn, high breaking capacity Icu 100kA@400V. Connection by spring terminals. Start-stop...
Dane techniczne
Głębokość
78.5 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
45 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.1 - 0.16 A
Zakres nastawy wyzwalacza zwarciowego
1.5 - 1.5 A
Znamionowa moc pracy dla AC-3, 230 V
0.018 kW
Znamionowa moc pracy dla AC-3, 400 V
0.037 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
TeSys GV motor circuit breaker, 3 poles (3P), 0.25A/690V, for 3-phase motor applications 0.06kW@400V. It provides a thermal-magnetic protection with a thermal setting range 0.16-0.25A, magnetic tripping at 9xIn, high breaking capacity Icu 100kA@400V. Connection by spring terminals. Start-stop control...
Dane techniczne
Głębokość
78.2 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
44.5 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.16 - 0.25 A
Zakres nastawy wyzwalacza zwarciowego
2.4 - 2.4 A
Znamionowa moc pracy dla AC-3, 230 V
0.037 kW
Znamionowa moc pracy dla AC-3, 400 V
0.06 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
TeSys GV motor circuit breaker, 3 poles (3P), 0.4A/690V, for 3-phase motor applications 0.09kW@400V. It provides a thermal-magnetic protection with a thermal setting range 0.25-0.4A, magnetic tripping at 13xIn, high breaking capacity Icu 100kA@400V. Connection by spring terminals. Start-stop control...
Dane techniczne
Głębokość
78.2 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
44.5 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.25 - 0.4 A
Zakres nastawy wyzwalacza zwarciowego
5 - 5 A
Znamionowa moc pracy dla AC-3, 230 V
0.06 kW
Znamionowa moc pracy dla AC-3, 400 V
0.09 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
TeSys GV motor circuit breaker, 3 poles (3P), 0.63A/690V, for 3-phase motor applications 0.12-0.18kW@400V. It provides a thermal-magnetic protection with a thermal setting range 0.4-0.63A, magnetic tripping at 13xIn, high breaking capacity Icu 100kA@400V. Connection by spring terminals. Start-stop control...
Dane techniczne
Głębokość
78.2 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
44.5 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.4 - 0.63 A
Zakres nastawy wyzwalacza zwarciowego
8 - 8 A
Znamionowa moc pracy dla AC-3, 230 V
0.09 kW
Znamionowa moc pracy dla AC-3, 400 V
0.18 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC

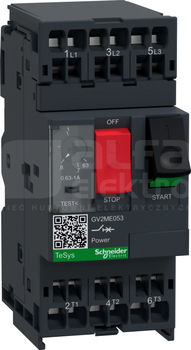

TeSys GV motor circuit breaker, 3 poles (3P), 1A/690V, for 3-phase motor applications 0.25kW@400V. It provides a thermal-magnetic protection with a thermal setting range 0.63-1A, magnetic tripping at 13xIn, high breaking capacity Icu 100kA@400V. Connection by spring terminals. Start-stop control by push-button...
Dane techniczne
Głębokość
78.2 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
44.5 mm
Wysokość
89 mm
Zakres nastawy wyzwalacza przeciążeniowego
0.63 - 1 A
Zakres nastawy wyzwalacza zwarciowego
13 - 13 A
Znamionowa moc pracy dla AC-3, 230 V
0.18 kW
Znamionowa moc pracy dla AC-3, 400 V
0.37 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
TeSys GV motor circuit breaker, 3 poles (3P), 2.5A/690V, for 3-phase motor applications 0.75kW@400V. It provides a thermal-magnetic protection with a thermal setting range 1.6-2.5A, magnetic tripping at 13xIn, high breaking capacity Icu 100kA@400V. Connection by spring terminals. Start-stop control by...
Dane techniczne
Głębokość
78.2 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
44.5 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
1.6 - 2.5 A
Zakres nastawy wyzwalacza zwarciowego
33.5 - 33.5 A
Znamionowa moc pracy dla AC-3, 230 V
0.37 kW
Znamionowa moc pracy dla AC-3, 400 V
0.75 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
TeSys GV motor circuit breaker, 3 poles (3P), 18A/690V, for 3-phase motor applications 7.5kW@400V. It provides a thermal-magnetic protection with a thermal setting range 13-18A, magnetic tripping at 13xIn, high breaking capacity Icu 15kA@400V. Connection by spring terminals. Start-stop control by push-button...
Dane techniczne
Głębokość
78.2 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
44.5 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
13 - 18 A
Zakres nastawy wyzwalacza zwarciowego
223 - 223 A
Znamionowa moc pracy dla AC-3, 230 V
4 kW
Znamionowa moc pracy dla AC-3, 400 V
7.5 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
TeSys GV motor circuit breaker, 3 poles (3P), 23A/690V, for 3-phase motor applications 9kW@400V. It provides a thermal-magnetic protection with a thermal setting range 17-23A, magnetic tripping at 13xIn, high breaking capacity Icu 15kA@400V. Connection by spring terminals. Start-stop control by push-button...
Dane techniczne
Głębokość
78.2 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
44.5 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
17 - 23 A
Zakres nastawy wyzwalacza zwarciowego
327 - 327 A
Znamionowa moc pracy dla AC-3, 230 V
5.5 kW
Znamionowa moc pracy dla AC-3, 400 V
11 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
TeSys GV motor circuit breaker, 3 poles (3P), 4A/690V, for 3-phase motor applications 1.1-1.5kW@400V. It provides a thermal-magnetic protection with a thermal setting range 2.5-4A, magnetic tripping at 13xIn, high breaking capacity Icu 100kA@400V. Connection by spring terminals. Start-stop control by...
Dane techniczne
Głębokość
78.2 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
44.5 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
2.5 - 4 A
Zakres nastawy wyzwalacza zwarciowego
51 - 51 A
Znamionowa moc pracy dla AC-3, 230 V
0.75 kW
Znamionowa moc pracy dla AC-3, 400 V
1.5 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
TeSys GV motor circuit breaker, 3 poles (3P), 25A/690V, for 3-phase motor applications 11kW@400V. It provides a thermal-magnetic protection with a thermal setting range 20-25A, magnetic tripping at 13xIn, high breaking capacity Icu 15kA@400V. Connection by spring terminals. Start-stop control by push-button...
Dane techniczne
Głębokość
78.2 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
44.5 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
20 - 25 A
Zakres nastawy wyzwalacza zwarciowego
327 - 327 A
Znamionowa moc pracy dla AC-3, 230 V
5.5 kW
Znamionowa moc pracy dla AC-3, 400 V
11 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
TeSys GV motor circuit breaker, 3 poles (3P), 14A/690V, for 3-phase motor applications 5.5kW@400V. It provides a thermal-magnetic protection with a thermal setting range 9-14A, magnetic tripping at 13xIn, high breaking capacity Icu 15kA@400V. Connection by spring terminals. Start-stop control by push-button...
Dane techniczne
Głębokość
78.2 mm
Liczba biegunów
3
Straty mocy
2.5 W
Szerokość
44.5 mm
Wysokość
101 mm
Zakres nastawy wyzwalacza przeciążeniowego
9 - 14 A
Zakres nastawy wyzwalacza zwarciowego
170 - 170 A
Znamionowa moc pracy dla AC-3, 230 V
3 kW
Znamionowa moc pracy dla AC-3, 400 V
5.5 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
