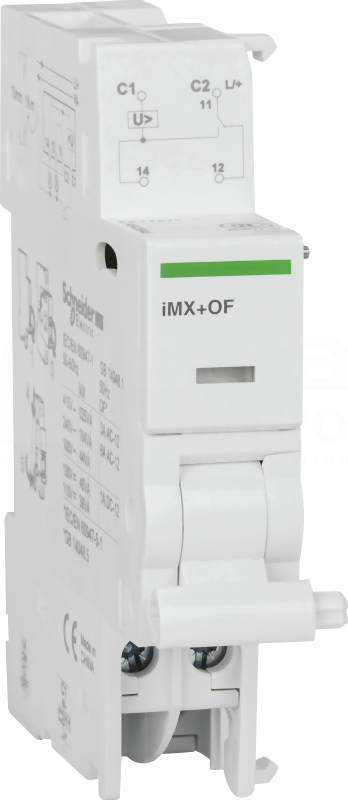

Ten Acti9 iMX+OF elektryczny element pomocniczy wyzwalający jest urządzeniem wyzwalającym bocznikowym z otwartym/zamkniętym stykiem pomocniczym. Jest kompatybilny z seriami Acti9, takimi jak iC60, iID, iDPN Vigi, iSW-NA, iC60H RCBO, iC60H RCBO PoN, iC60H2 RCBO, iC60N RCBO i iKQE RCBO. Urządzenie to zawiera styk otwarty/zamknięty OF wskazujący położenie powiązanego urządzenia. Awaryjne zatrzymanie za pomocą przycisku normalnie otwartego. Produkt wyzwala skojarzone urządzenie, gdy jest ono zasilane przyciskiem awaryjnym. Szerokość w boisku 9 mm wynosi 2. Znamionowe napięcie robocze UE jest 100VAC do 415VAC lub 110VDC do 130VDC. Częstotliwość robocza to 50 Hz lub 60 Hz. Znamionowy prąd roboczy Ie wynosi 6A poniżej 24VDC, 2A poniżej 48VDC, 1,5A poniżej 60VDC, 1A poniżej 130VDC. Znamionowy prąd roboczy Ie wynosi 6A w przedziale 24VAC do 240VAC, 3A w przedziale 415VAC. Na przedniej ścianie znajduje się dioda stanu mechanicznego, czerwona. Można go zamontować na szynie DIN w celu instalacji modułowej. Kolor produktu jest biały (RAL9003). Temperatura pracy wynosi od -25°C do + 50°C. Temperatura przechowywania wynosi od -40°C do + 85°C. Ten produkt jest zgodny z normami IEC/EN 60947-5-1
Wyłącznik nadprądowy iC60H-C16-2 C 16A 2-biegunowy ,o numerze A9F07216. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. O ptyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
2
Liczba biegunów (całkowita)
2
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
30 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Rozłącznik izolacyjny z możliwością rozbudowy o wyzwalacz wzrostowy i podnapięciowy iSW-NA-100-3N, o numerze A9S70790, prąd znamionowy 100A, 3N-biegun owy, stosowany do rozłączania izolacyjnego obwodów i części instalacji elektrycznych także w sytuacji, gdy konieczne jest zdalne wyzwolenie...
Dane techniczne
Głębokość wbudowania
74.5 mm
Liczba biegunów
4
Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
4
Liczba styków zwiernych
4
Minimalne napięcie znamionowe
400 V
Napięcie znamionowe
415 V
Prąd znamionowy
100 A
Szerokość wyrażona liczbą modułów
4
Wytrzymałość zwarciowa (Icw)
1.5 kA
Znamionowa zdolność łączeniowa
5 kA
Funkcja przełączająca
Wyłącznik
Rodzaj napięcia
AC
Źródło światła
Nie dotyczy
Stopień ochrony (IP)
IP20
Kolor klosza
Biały
Wymuszone otwarcie styków (zgodnie z DIN VDE 0113)
Rozłącznik z możliwością dobudowy wyzwalacza iSW-NA-40-3N 40A 3N-biegunowy ,o numerze A9S70740. Wyposażone we wskaźnik Visi-Safe potwierdzajacy otwarcie styków rozłącznika. Możliwość wyposażenia w napęd drzwiowy, styk pomocniczy czy podstawę wtykową
Dane techniczne
Głębokość wbudowania
74.5 mm
Liczba biegunów
4
Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
4
Liczba styków zwiernych
4
Minimalne napięcie znamionowe
400 V
Napięcie znamionowe
415 V
Prąd znamionowy
40 A
Szerokość wyrażona liczbą modułów
4
Wytrzymałość zwarciowa (Icw)
20 kA
Znamionowa zdolność łączeniowa
5 kA
Funkcja przełączająca
Wyłącznik
Rodzaj napięcia
AC
Źródło światła
Nie dotyczy
Stopień ochrony (IP)
IP20
Kolor klosza
Biały
Wymuszone otwarcie styków (zgodnie z DIN VDE 0113)
Acti9 iSW-NA to modułowy i niezawodny rozłącznik. jest to prąd znamionowy 4P, prąd znamionowy wynosi 63A, a napięcie robocze 400VAC do 415VAC. k Visi-Safe potwierdzajacy otwarcie styków rozłącznika. Możliwość wyposażenia w napęd drzwiowy, styk pomocniczy czy podstawę wtykową. Wytrzymałość...
Dane techniczne
Głębokość wbudowania
74.5 mm
Liczba biegunów
4
Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
4
Liczba styków zwiernych
4
Minimalne napięcie znamionowe
400 V
Napięcie znamionowe
415 V
Prąd znamionowy
63 A
Szerokość wyrażona liczbą modułów
4
Wytrzymałość zwarciowa (Icw)
0.8 kA
Znamionowa zdolność łączeniowa
5 kA
Funkcja przełączająca
Wyłącznik
Rodzaj napięcia
AC
Źródło światła
Nie dotyczy
Stopień ochrony (IP)
IP20
Kolor klosza
Biały
Wymuszone otwarcie styków (zgodnie z DIN VDE 0113)
