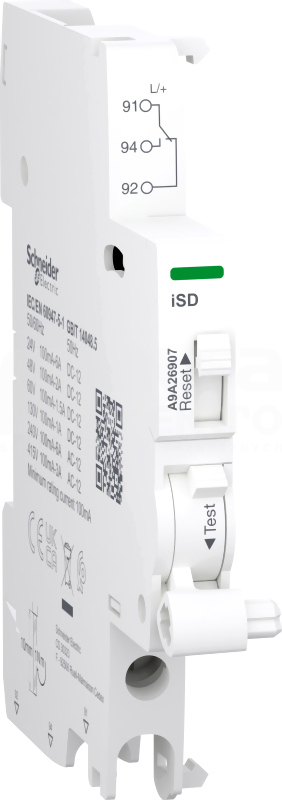

Jest to modułowy styk sygnalizacyjny iSD Acti9 używany jako zdalny wskaźnik wyzwolenia w przypadku usterki powiązanego urządzenia. W sieci AC prąd znamionowy (ln) wynosi od 100mA do 6A przy częstotliwości roboczej od 50Hz do 60Hz przy 240VAC oraz od 100mA do 3A przy częstotliwości roboczej od 50Hz do 60Hz przy 415VAC. W sieci DC prąd znamionowy (ln) zaczyna się od 100mA przy 24VDC do 130VDC. Wzrasta do 6A przy 24VDC, 2A przy 48VDC, 1.5A przy 60VDC i 1A przy 130VDC. Posiada 1 pozycyjny wyłącznik ze stykami typu 1 C/O. Przeznaczony jest do nowych lub remontowanych instalacji w małych obiektach komercyjnych lub budynkach. Przeznaczony jest do nowych lub remontowanych instalacji w małych obiektach komercyjnych lub budynkach. Ten styk iOF jest kompatybilny z seriami Acti9, takimi jak Acti9 iDT40, iDT40 XA i iDD40. Identyfikator iSD jest używany jako skrócona nazwa urządzenia lub kod zgodności. Wskaźnik mechaniczny znajduje się na produkcie do sygnalizacji (lokalny). Ma złącze zacisku śrubowego na dole. Połączenie pozwala na sztywny drut miedziany. Zakres przekroju wynosi od 1mm² do 4mm². Ma złącze zacisku śrubowego na dole. Połączenie pozwala na podłączenie elastycznego druta miedzianego. Zakres przekroju wynosi od 0,5mm² do 2,5mm². Ma złącze zacisku śrubowego na dole. Połączenie pozwala na podłączenie sztywnego druta miedzianego. Zakres przekroju wynosi 2,5mm². Ma złącze zacisku śrubowego na dole. Połączenie pozwala na podłączenie 2 elastycznych drutów miedzianych z tulejami. Zakres przekroju wynosi 1,5mm². Napięcie znamionowe izolacji Ui wynosi do 500V. Napięcie znamionowe wytrzymywane Uimp wynosi 4kV. Szerokość wynosi 9mm. Wymiary to: (szer.) 9mm x (wys.) 86 mm x (gł.) 73 mm. Kolor: biały (RAL 9003). Stopień zanieczyszczenia wynosi 3. Poziom tropikalizacji to 2. Moment dokręcania połączenia wynosi 1N.m (dół) dla wkrętaka PZ1. Zgodnie z normą IEC 60529 stopień ochrony IP to IP20. Temperatura pracy wynosi od -35°C do +70°C. Temperatura przechowywania wynosi od -40°C do +85°C. Ten produkt jest zgodny z normami EN/IEC 60947-5-1 i GB/T 14048.5. Ten produkt jest certyfikowany z oznaczeniami CE i UKCA
Dane techniczne
Do maks. liczby styków głównych (ogółem)
4
Do maks. prądu styków głównych
63 A
Liczba styków przełącznych
1
Liczba styków rozwiernych
0
Liczba styków sygnalizacji błędu
1
Liczba styków zwiernych
0
Napięcie znamionowe
415 V
Szerokość wyrażona liczbą modułów
0.5
Znamionowy prąd załączania
0.1 A
Do montażu z
Wyłącznik różnicowoprądowy z członem nadprądowym / wyłącznik nadprądowy
Ten produkt Acti9 iDPN Vigi to modułowy wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO). Jest to wyłącznik automatyczny 1P+N z 1 chronionym biegunem, prądem znamionowym 16A In i krzywą zadziałania B. Zabezpieczenie różnicowoprądowe jest typu A o czułości 30mA. Wyłącznik...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
10 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik kombinowany iDPNHVigi-C10-30-A C 10A 1N-biegunowy 30 mA typ A,o numerze A9D37610. Dwuczłonowa dźwignia informuje, który z członów wyłączni ka wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe -zielony wskaźnik potwierdzający...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
3
Straty mocy
2.9 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Ten produkt Acti9 iDPN Vigi to modułowy wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO). Jest to wyłącznik automatyczny 1P+N z 1 chronionym biegunem, prądem znamionowym 16A In i krzywą zadziałania C. Zabezpieczenie różnicowoprądowe jest typu A o czułości 30mA. Wyłącznik...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
4.3 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Pozwala na realizację ochrony przeciwporażeniowej oraz chroni przed zwarciami i przeciążeniami w instalacjach elektrycznych. . Dwuczłonowa dźwignia informuje, który z członów wyłącznika wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
4.3 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Ten produkt Acti9 iDPN Vigi to modułowy wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO). Jest to wyłącznik automatyczny 1P+N z 1 chronionym biegunem, prądem znamionowym 10A In i krzywą zadziałania C. Zabezpieczenie różnicowoprądowe jest typu A o czułości 30mA. Wyłącznik...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
3
Straty mocy
2.9 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Ten produkt Acti9 iDPN Vigi to modułowy wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO). Jest to wyłącznik automatyczny 1P+N z 1 chronionym biegunem, prądem znamionowym 16A In i krzywą zadziałania C. Zabezpieczenie różnicowoprądowe jest typu A o czułości 30mA. Wyłącznik...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
4.3 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Ten produkt Acti9 iDPN Vigi to modułowy wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO). Jest to wyłącznik automatyczny 1P+N z 1 chronionym biegunem, prądem znamionowym 16A In i krzywą zadziałania C. The earth leakage protection class is A-SI type o czułości 30mA. Wyłącznik...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
4.3 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-5 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik kombinowany iDPNaVigi-C10-30-AC C 10A 1N-biegunowy 30 mA typ AC ,o numerze A9D34610. Dwuczłonowa dźwignia informuje, który z członów wyłącz nika wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe -zielony wskaźnik potwierdzający...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
3
Straty mocy
2.9 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-5 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
4.5 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
4.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
4.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik kombinowany iDPNaVigi-C16-30-AC C 16A 1N-biegunowy 30 mA typ AC ,o numerze A9D34616. Dwuczłonowa dźwignia informuje, który z członów wyłącz nika wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe -zielony wskaźnik potwierdzający...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
4.3 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-5 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
4.5 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
4.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
4.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik kombinowany iDPNaVigi-C25-30-AC C 25A 1N-biegunowy 30 mA typ AC ,o numerze A9D34625. Dwuczłonowa dźwignia informuje, który z członów wyłącz nika wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe -zielony wskaźnik potwierdzający...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
25 A
Stopień zanieczyszczenia
3
Straty mocy
7.6 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-5 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
4.5 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
4.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
4.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Rozłącznik izolacyjny z możliwością rozbudowy o wyzwalacz wzrostowy i podnapięciowy iSW-NA-100-3N, o numerze A9S70790, prąd znamionowy 100A, 3N-biegun owy, stosowany do rozłączania izolacyjnego obwodów i części instalacji elektrycznych także w sytuacji, gdy konieczne jest zdalne wyzwolenie...
Dane techniczne
Głębokość wbudowania
74.5 mm
Liczba biegunów
4
Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
4
Liczba styków zwiernych
4
Minimalne napięcie znamionowe
400 V
Napięcie znamionowe
415 V
Prąd znamionowy
100 A
Szerokość wyrażona liczbą modułów
4
Wytrzymałość zwarciowa (Icw)
1.5 kA
Znamionowa zdolność łączeniowa
5 kA
Funkcja przełączająca
Wyłącznik
Rodzaj napięcia
AC
Źródło światła
Nie dotyczy
Stopień ochrony (IP)
IP20
Kolor klosza
Biały
Wymuszone otwarcie styków (zgodnie z DIN VDE 0113)
Rozłącznik z możliwością dobudowy wyzwalacza iSW-NA-40-3N 40A 3N-biegunowy ,o numerze A9S70740. Wyposażone we wskaźnik Visi-Safe potwierdzajacy otwarcie styków rozłącznika. Możliwość wyposażenia w napęd drzwiowy, styk pomocniczy czy podstawę wtykową
Dane techniczne
Głębokość wbudowania
74.5 mm
Liczba biegunów
4
Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
4
Liczba styków zwiernych
4
Minimalne napięcie znamionowe
400 V
Napięcie znamionowe
415 V
Prąd znamionowy
40 A
Szerokość wyrażona liczbą modułów
4
Wytrzymałość zwarciowa (Icw)
20 kA
Znamionowa zdolność łączeniowa
5 kA
Funkcja przełączająca
Wyłącznik
Rodzaj napięcia
AC
Źródło światła
Nie dotyczy
Stopień ochrony (IP)
IP20
Kolor klosza
Biały
Wymuszone otwarcie styków (zgodnie z DIN VDE 0113)
Acti9 iSW-NA to modułowy i niezawodny rozłącznik. jest to prąd znamionowy 4P, prąd znamionowy wynosi 63A, a napięcie robocze 400VAC do 415VAC. k Visi-Safe potwierdzajacy otwarcie styków rozłącznika. Możliwość wyposażenia w napęd drzwiowy, styk pomocniczy czy podstawę wtykową. Wytrzymałość...
Dane techniczne
Głębokość wbudowania
74.5 mm
Liczba biegunów
4
Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
4
Liczba styków zwiernych
4
Minimalne napięcie znamionowe
400 V
Napięcie znamionowe
415 V
Prąd znamionowy
63 A
Szerokość wyrażona liczbą modułów
4
Wytrzymałość zwarciowa (Icw)
0.8 kA
Znamionowa zdolność łączeniowa
5 kA
Funkcja przełączająca
Wyłącznik
Rodzaj napięcia
AC
Źródło światła
Nie dotyczy
Stopień ochrony (IP)
IP20
Kolor klosza
Biały
Wymuszone otwarcie styków (zgodnie z DIN VDE 0113)
Kontakt z hurtowniami
