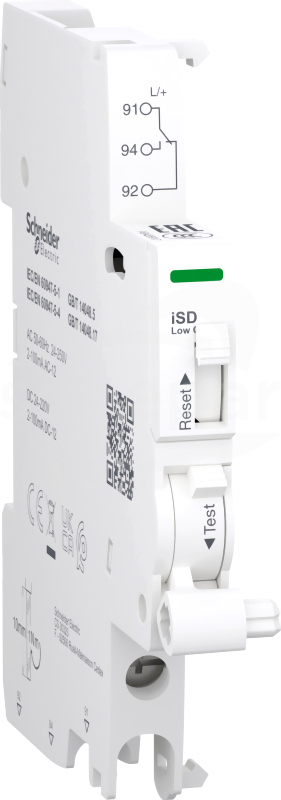

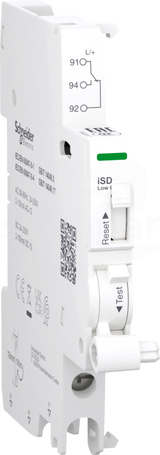

Jest to modułowy styk sygnalizacyjny iSD Acti9 używany jako zdalny wskaźnik wyzwolenia w przypadku usterki powiązanego urządzenia do sterownika. Prąd znamionowy (In) wynosi od 2mA do 100mA z częstotliwością roboczą od 50Hz do 60Hz przy 24VAC do 250VAC i od 2mA do 100mA przy 24VDC do 220VDC. Posiada 1 pozycyjny wyłącznik ze stykami typu 1 C/O. Przeznaczony jest do nowych lub remontowanych instalacji w małych obiektach komercyjnych, budynkach, budynkach infrastruktury krytycznej, służbie zdrowia, przemyśle, centrach danych i infrastrukturze. Przeznaczony jest do nowych lub remontowanych instalacji w małych obiektach komercyjnych, budynkach, budynkach infrastruktury krytycznej, służbie zdrowia, przemyśle, centrach danych i infrastrukturze. Ten styk iOF jest kompatybilny z seriami Acti9, takimi jak Acti9 iDT40, iDT40 XA, iDD40 i iKQE RCBO. Ma złącze zacisku śrubowego na dole. Połączenie pozwala na sztywny drut miedziany. Zakres przekroju wynosi od 1mm² do 4mm². Identyfikator iSD jest używany jako skrócona nazwa urządzenia lub kod zgodności. Wskaźnik mechaniczny znajduje się na produkcie do sygnalizacji (lokalny). Ma złącze zacisku śrubowego na dole. Połączenie pozwala na sztywny drut miedziany. Zakres przekroju wynosi od 1mm² do 4mm². Ma złącze zacisku śrubowego na dole. Połączenie pozwala na podłączenie elastycznego druta miedzianego. Zakres przekroju wynosi od 0,5mm² do 2,5mm². Ma złącze zacisku śrubowego na dole. Połączenie pozwala na podłączenie sztywnego druta miedzianego. Zakres przekroju wynosi 2,5mm². Ma złącze zacisku śrubowego na dole. Połączenie pozwala na podłączenie 2 elastycznych drutów miedzianych z tulejami. Zakres przekroju wynosi 1,5mm². Napięcie znamionowe izolacji Ui wynosi do 500V. Napięcie znamionowe wytrzymywane Uimp wynosi 4kV. Szerokość wynosi 9mm. Wymiary to: (szer.) 9mm x (wys.) 86 mm x (gł.) 73 mm. Kolor: biały (RAL 9003). Stopień zanieczyszczenia wynosi 3. Poziom tropikalizacji to 2. Moment dokręcania połączenia wynosi 1N.m (dół) dla wkrętaka PZ1. Zgodnie z normą IEC 60529 stopień ochrony IP to IP20. Temperatura pracy wynosi od -25°C do +70°C. Temperatura przechowywania wynosi od -40°C do +85°C. Ten produkt jest zgodny z normami EN/IEC 60947-5-1 i EN/IEC 60947-5-4. Ten produkt jest certyfikowany z oznaczeniami CE i UKCA
Dane techniczne
Do maks. liczby styków głównych (ogółem)
4
Do maks. prądu styków głównych
63 A
Liczba styków przełącznych
1
Liczba styków rozwiernych
0
Liczba styków sygnalizacji błędu
1
Liczba styków zwiernych
0
Napięcie znamionowe
240 V
Szerokość wyrażona liczbą modułów
0.5
Znamionowy prąd załączania
0.002 A
Do montażu z
Wyłącznik różnicowoprądowy z członem nadprądowym / wyłącznik nadprądowy
This Acti9 iID is a modular and reliable residual current circuit breaker (RCCB). It is a 4P circuit breaker with 40A In rated current, 500mA earth leakage sensitivity and B-SI type protection class. This product protects against electrical shock by indirect contact and fire hazards. It performs the...
Ten produkt Acti9 iDPN Vigi to modułowy wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO). Jest to wyłącznik automatyczny 1P+N z 1 chronionym biegunem, prądem znamionowym 16A In i krzywą zadziałania B. Zabezpieczenie różnicowoprądowe jest typu A o czułości 30mA. Wyłącznik...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
10 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik kombinowany iDPNHVigi-C10-30-A C 10A 1N-biegunowy 30 mA typ A,o numerze A9D37610. Dwuczłonowa dźwignia informuje, który z członów wyłączni ka wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe -zielony wskaźnik potwierdzający...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
3
Straty mocy
2.9 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Ten produkt Acti9 iDPN Vigi to modułowy wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO). Jest to wyłącznik automatyczny 1P+N z 1 chronionym biegunem, prądem znamionowym 16A In i krzywą zadziałania C. Zabezpieczenie różnicowoprądowe jest typu A o czułości 30mA. Wyłącznik...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
4.3 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
10 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Pozwala na realizację ochrony przeciwporażeniowej oraz chroni przed zwarciami i przeciążeniami w instalacjach elektrycznych. . Dwuczłonowa dźwignia informuje, który z członów wyłącznika wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
4.3 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Ten produkt Acti9 iDPN Vigi to modułowy wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO). Jest to wyłącznik automatyczny 1P+N z 1 chronionym biegunem, prądem znamionowym 10A In i krzywą zadziałania C. Zabezpieczenie różnicowoprądowe jest typu A o czułości 30mA. Wyłącznik...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
3
Straty mocy
2.9 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Ten produkt Acti9 iDPN Vigi to modułowy wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO). Jest to wyłącznik automatyczny 1P+N z 1 chronionym biegunem, prądem znamionowym 16A In i krzywą zadziałania C. Zabezpieczenie różnicowoprądowe jest typu A o czułości 30mA. Wyłącznik...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
4.3 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-25 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Ten produkt Acti9 iDPN Vigi to modułowy wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO). Jest to wyłącznik automatyczny 1P+N z 1 chronionym biegunem, prądem znamionowym 16A In i krzywą zadziałania C. The earth leakage protection class is A-SI type o czułości 30mA. Wyłącznik...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
4.3 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-5 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
6 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
6 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik kombinowany iDPNaVigi-C10-30-AC C 10A 1N-biegunowy 30 mA typ AC ,o numerze A9D34610. Dwuczłonowa dźwignia informuje, który z członów wyłącz nika wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe -zielony wskaźnik potwierdzający...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
3
Straty mocy
2.9 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-5 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
4.5 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
4.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
4.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik kombinowany iDPNaVigi-C16-30-AC C 16A 1N-biegunowy 30 mA typ AC ,o numerze A9D34616. Dwuczłonowa dźwignia informuje, który z członów wyłącz nika wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe -zielony wskaźnik potwierdzający...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
4.3 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-5 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
4.5 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
4.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
4.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik kombinowany iDPNaVigi-C25-30-AC C 25A 1N-biegunowy 30 mA typ AC ,o numerze A9D34625. Dwuczłonowa dźwignia informuje, który z członów wyłącz nika wyzwolił. Optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony oraz wskaźnik Visi-Safe -zielony wskaźnik potwierdzający...
Dane techniczne
Głębokość wbudowania
44 mm
Kategoria przepięcia
3
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
2
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
400 V
Odporność na udar prądowy
0.25 kA
Przekrój przyłączanego przewodu jednodrutowego
1 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 10 mm²
Prąd znamionowy
25 A
Stopień zanieczyszczenia
3
Straty mocy
7.6 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-5 - 60 °C
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
4.5 kA
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1
4.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009
4.5 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Ten Acti9 iID to modułowy i niezawodny wyłącznik różnicowoprądowy (RCCB). Jest to wyłącznik automatyczny 2P o prądzie znamionowym 25A, czułości 30mA z klasą ochrony typu B-SI. Ten produkt chroni przed porażeniem prądem elektrycznym poprzez bezpośredni kontakt. Pełni funkcję odłączenia...
This Acti9 iID is a modular and reliable residual current circuit breaker (RCCB) for electrical vehicle. It is a 4P circuit breaker with 63A In rated current, a sensitivity of 30mA with a B-EV type protection class. This product protects against electrical shock by direct or indirect contact and fire...
This Acti9 iID is a modular and reliable residual current circuit breaker (RCCB). It is a 2P circuit breaker with In rated current of 25A, B-SI type protection class and a 300mA earth leakage sensitivity. This product protects against electrical shock by indirect contact and fire hazards. It performs...
Acti9 iID to niezawodny wyłącznik różnicowoprądowy. Wyłącznik 4-biegunowy o prądzie znamionowym [In] 25 A, czułości na upływ prądu do ziemi 30 mA i klasie ochrony typu B-SI. Produkt chroni przez porażeniem prądem elektrycznym przy dotyku bezpośrednim. Pełni funkcję odłączenia obwodów...
This Acti9 iID is a modular and reliable residual current circuit breaker (RCCB) for electrical vehicle. It is a 2P circuit breaker with In rated current of 40A, B-EV type protection class and a 30mA earth leakage sensitivity. This product protects against electrical shock by direct or indirect contact...
This Acti9 iID is a modular and reliable residual current circuit breaker (RCCB). It is a 2P circuit breaker with 40A In rated current, 30mA earth leakage sensitivity and B-SI type protection class. This product protects against electrical shock by direct or indirect contact and fire hazards. It performs...
This Acti9 iID is a modular and reliable residual current circuit breaker (RCCB). It is a 2P circuit breaker with 40A In rated current, a sensitivity of 300mA with a B-SI type protection class. This product protects against electrical shock by indirect contact and fire hazards. It performs the function...
This Acti9 iID is a modular and reliable residual current circuit breaker (RCCB). It is a 4P circuit breaker with 40A In rated current, a sensitivity of 300mA with a B-SI type protection class. This product protects against electrical shock by indirect contact and fire hazards. It performs the function...
Ten Acti9 iID jest modułowym i niezawodnym wyłącznikiem różnicowoprądowym (RCCB). Jest to wyłącznik automatyczny 4P o prądzie znamionowym 63A, czułości 30mA z klasą ochrony typu B-SI. Ten produkt chroni przed porażeniem prądem elektrycznym poprzez bezpośredni lub pośredni kontakt i zagrożenie...
