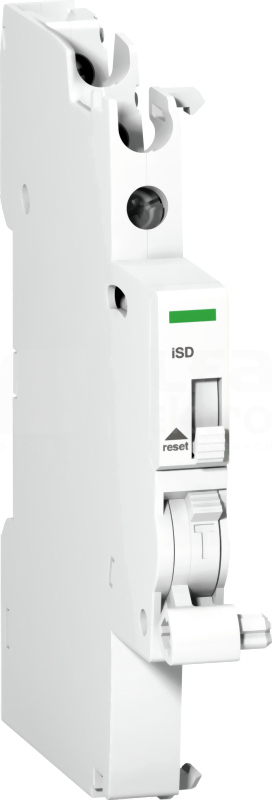

To elektryczne urządzenie pomocnicze Acti9 iSD jest stykiem zamykającym/otwierającym i wskazującym awarię. Jest dedykowany do produktów iC60, iID. Przekazuje on również informacje o usterce elektrycznej, aktywacji pomocniczego urządzenia wyzwalającego, pozycji otwartej lub zamkniętej urządzenia towarzyszącego do sterownika programowalnego. Jest kompatybilny z dalszą częścią szyny zbiorczej. Zdalne wskazanie pozycji i zadziałanie w przypadku awarii urządzenia towarzyszącego. Ue znamionowe napięcie robocze jest 24VAC do 415VAC lub 24VDC do 130VDC. Częstotliwość pracy to 50Hz lub 60Hz. Znamionowy prąd roboczy Ie wynosi 6A przy 24VDC, 2A przy 48VDC, 1,5A przy 60VDC, 1A przy 130VDC. Znamionowy prąd roboczy Ie wynosi 6A przy 24VAC do 240VAC, 3A przy 415VAC. Szerokość w modułach 9mm wynosi 1. Kolor produktu to biały (RAL9003). Wymiary to (W) 9mm x (H) 86mm x (D) 73mm. Waga produktu to 33g. Stopień ochrony to IP20 na zaciskach i IP40 w obudowie. Temperatura pracy wynosi od -35°C do +70°C. Temperatura przechowywania wynosi od -40°C do +85°C. Produkt spełnia wymagania normy EN/IEC 60947-5-1. Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO2.
Dane techniczne
Do maks. liczby styków głównych (ogółem)
4
Do maks. prądu styków głównych
63 A
Liczba styków przełącznych
1
Liczba styków przełącznych
1
Liczba styków rozwiernych
0
Liczba styków sygnalizacji błędu
1
Liczba styków zwiernych
0
Napięcie znamionowe
240 V
Szerokość montażowa
0.5
Szerokość wyrażona liczbą modułów
0.5
Znamionowy prąd załączania
1 A
Do montażu z
Wyłącznik różnicowoprądowy z członem nadprądowym / wyłącznik nadprądowy
Wyłącznik nadprądowy iC60H-B10-1 B 10A 1-biegunowy ,o numerze A9F06110. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. O ptyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
3
Straty mocy
2.3 W
Szerokość wyrażona liczbą modułów
1
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy iC60H-C16-2 C 16A 2-biegunowy ,o numerze A9F07216. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. O ptyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
2
Liczba biegunów (całkowita)
2
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
30 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik nadprądowy iC60H-C6-2 C 6A 2-biegunowy ,o numerze A9F07206. Możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Opt yczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
44.5 mm
Kategoria przepięcia
4
Klasa ograniczenia energii
3
Liczba biegunów chronionych
2
Liczba biegunów (całkowita)
2
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 16 mm²
Prąd znamionowy
6 A
Stopień zanieczyszczenia
3
Straty mocy
1.3 W
Szerokość wyrażona liczbą modułów
2
Temperatura otoczenia w warunkach pracy
-35 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
30 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
15 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Wyłącznik różnicowoprądowy serii iID, o numerze A9Z11225, iID-25-2-30-AC, 2-biegunowy, prąd znamionowy 25A, czułość 30 mA, typ AC - poprawnie reaguje na prądy upływu sinusoidalne Pozwala na realizację ochrony przeciwporażeniowej w instalacjach elektrycznych. enterPodwójne zaciski - możliwość...
Wyłącznik różnicowoprądowy serii iID, o numerze A9Z11425, iID-25-4-30-AC, 4-biegunowy, prąd znamionowy 25A, czułość 30 mA, typ AC - poprawnie reaguje na prądy upływu sinusoidalne Pozwala na realizację ochrony przeciwporażeniowej w instalacjach elektrycznych. enterPodwójne zaciski - możliwość...
Wyłącznik różnicowoprądowy serii iID, o numerze A9Z11440, iID-40-4-30-AC, 4-biegunowy, prąd znamionowy 40A, czułość 30 mA, typ AC - poprawnie reaguje na prądy upływu sinusoidalne Pozwala na realizację ochrony przeciwporażeniowej w instalacjach elektrycznych. enterPodwójne zaciski - możliwość...
