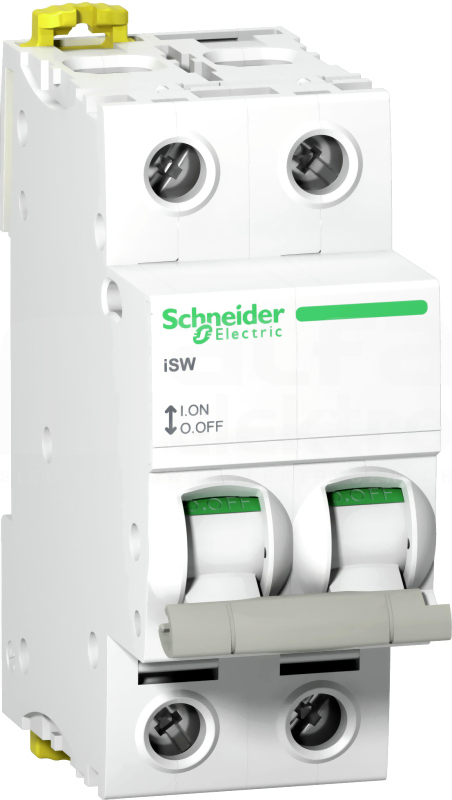

Ten produkt Acti9 iSW to modułowy i niezawodny rozłącznik. jest to 2P, prąd znamionowy wynosi 40 A, a napięcie robocze jest 415VAC. Wytrzymałość elektryczna wzrasta do 15000 cykli, a wytrzymałość mechaniczna do 20000 cykli. Temperatura robocza wynosi od -25°C do +60°C. Temperatura przechowywania wynosi od -40°C do +85°C. Stopień ochrony w obudowie wynosi IP20 i IP40. Można go zamontować na szynie DIN. Szerokość w boisku 9 mm wynosi 4. Wymiary: (sz.) 36 mm x (wys.) 85 mm x (gł.) 73 mm. Rozłącznik służy do sterowania i separacji. Ten produkt jest zgodny z normą EN/IEC 60947-3
Dane techniczne
Głębokość wbudowania
75.5 mm
Liczba biegunów
2
Liczba styków przełącznych
0
Liczba styków rozwiernych
0
Liczba styków zwiernych
2
Liczba styków zwiernych
2
Minimalne napięcie znamionowe
415 V
Napięcie znamionowe
240 V
Prąd znamionowy
40 A
Szerokość wyrażona liczbą modułów
2
Wytrzymałość zwarciowa (Icw)
1.26 kA
Znamionowa zdolność łączeniowa
5 kA
Funkcja przełączająca
Wyłącznik
Rodzaj napięcia
AC
Źródło światła
Nie dotyczy
Stopień ochrony (IP)
IP20
Kolor klosza
Szary
Wymuszone otwarcie styków (zgodnie z DIN VDE 0113)
Ten produkt Acti9 to przycinana pozioma szyna grzebieniowa 12-modułowa do Acti9 iC60 lub Acti9 iK60. Jest przeznaczona do instalacji 1L+N. Typ to NL (Neutral, Line). Jest to zestaw 1 urządzenia. Nadaje się do 6 urządzeń (1P+N). Długość wynosi 220 mm. Całkowita liczba modułów o szerokości...
This Acti 9 horizontal comb busbar 18mm modules for Acti 9 iC60 or Acti 9 iK60 is cuttable. It is dedicated to N+1L installations. The type is NL (Neutral, Line). It is a set of 1 device. It is suitable for 12 devices (1P+N). The length is 430mm. The total number of modules of 18mm is 24. The pin cross...
Ten produkt Acti9 to przycinana pozioma szyna grzebieniowa 57-modułowa do Acti9 iC60 lub Acti9 iK60. Jest przeznaczona do instalacji 1L+N. Typ to NL (Neutral, Line). Jest to zestaw 1 urządzenia. Nadaje się do 28 urządzeń (1P+N). Długość wynosi 1000 mm. Całkowita liczba modułów o szerokości...
This Acti 9 horizontal comb busbar 18mm modules with 9mm auxiliary for Acti 9 iC60 or Acti 9 iK60 is cuttable. It is dedicated to Aux+3L installations. The type is AuxL1L2L3 (Auxiliary, Line). It is a set of 1 device. It is suitable for 22 devices (3P) with associated auxiliaries. The length is 1000mm.The...
This Acti 9 horizontal comb busbar 18mm modules for Acti 9 iC60 or Acti 9 iK60 is cuttable. It is dedicated to 3(N+L) installations. The type is NL1NL2NL3 (Neutral, Line). It is a set of 1 device. It is suitable for 12 devices (1P+N). The length is 430mm. The total number of modules of 18mm is 24. The...
This Acti 9 horizontal comb busbar 18mm modules for Acti 9 iC60 or Acti 9 iK60 is cuttable. It is dedicated to 3(N+L) installations. The type is NL1NL2NL3 (Neutral, Line). It is a set of 1 device. It is suitable for 28 devices (1P+N). The length is 1000mm. The total number of modules of 18mm is 57. The...
This Acti 9 horizontal comb busbar 18mm modules for Acti 9 C60 is cuttable. It is dedicated to 3(N+L) installations. The type is NL1NL2NL3 (Neutral, Line). It is a set of 1 device. It is suitable for 6 devices (1P+N). The length is 220mm.The total number of modules of 18mm is 12. The pin cross section...
This Acti 9 horizontal comb busbar 18mm modules with 9mm auxiliary for Acti 9 C60 is cuttable. It is dedicated to 3(Aux+N+L) installations. The type is Aux,N,L1-Aux,N,L2-Aux,N,L3 (Auxiliary, Neutral, Line). It is a set of 1 device. It is suitable for 22 devices (1P+N) with associated auxiliaries. The...
Zaciski wieloprzewodowe (zestaw 4 sztuk). Typ produktu lub komponentu : zacisk - zgodność gamy: Compact - Compact INS, Multi 9 - ilość sztuk w zestawie: zestaw 4 szt
Blokada umożliwiająca zablokowanie na kłódkę i zaplombowanie aparatu. Blokada może zostaćzałożona w pozycji załączonej lub wyłączonej. enter0 Dedykowany jest do Acti 9 iC60, iID, iDPN Vigi, iSW-NA. To urządzenie montażowe jest odpowiednie dla iC60, iC60 + Vigi, iID, iDPN Vigi, iSW-NA...
This Acti 9 insulation accessory is a set of 10 interphase barrier. This accessory is compatible with Acti 9 iC60, iSW, iID, iKQ, iSW-NA, Reflex iC60, ARA, and RCA. Mounting mode is by clips. This product is compliant with EN/IEC 61008-1
Podstawa wtykowa Acti9 1-biegunowa. Typ produktu lub komponentu : podstawa wtykowa - skrócona nazwa urządzenia: podstawa wtykowa - Kategoria akcesoriów / części oddzielnych: akcesoria instalacyjne
This Acti 9 insulation accessory is a set of 2 terminal shield. Suitable for 2P Circuit protection. This accessory is compatible with Acti 9 iC60, iSW, iKQ, iID, iID40, iSW-NA, Reflex iC60, ARA, and RCA. Device location in product is top or bottom, and mounting mode is by clips. This product is compliant...
Jest to modułowy styk pomocniczy OF Acti9, używany jako zdalny wskaźnik pozycji powiązanego urządzenia do sterownika. Prąd znamionowy (In) wynosi od 2mA do 100mA z częstotliwością roboczą od 50Hz do 60Hz przy 24VAC do 240VAC i od 2mA do 100mA przy 24VDC do 220VDC. Posiada 1 pozycyjny wyłącznik...
Dane techniczne
Do maks. liczby styków głównych (ogółem)
4
Do maks. prądu styków głównych
63 A
Liczba styków przełącznych
1
Liczba styków rozwiernych
0
Liczba styków sygnalizacji błędu
0
Liczba styków zwiernych
0
Napięcie znamionowe
240 V
Szerokość wyrażona liczbą modułów
0.5
Znamionowy prąd załączania
0.002 A
Do montażu z
Wyłącznik różnicowoprądowy z członem nadprądowym / wyłącznik nadprądowy
