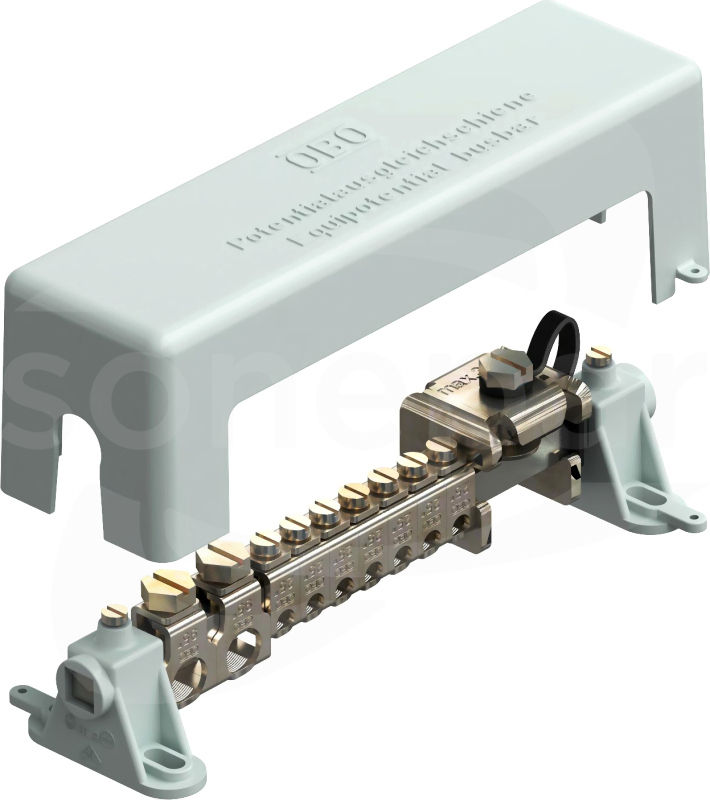

Szyna wyrównania potencjałów do wyrównania potencjałów zgodnie z DIN VDE 0100-410 / -540 i odgromowego wyrównania potencjałów zgodnie z DIN VDE 0185-305
• zgodnie z VDE 0618, część 1

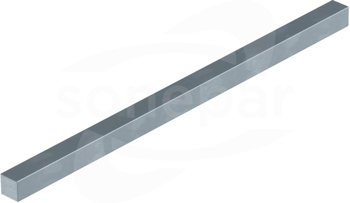

• z szyną zaciskową 10 x 10 mm wykonaną z mosiądzu, niklowaną
• Z bezpiecznymi stykowymi listwami zaciskowymi wykonanymi ze stali ocynkowanej galwanicznie

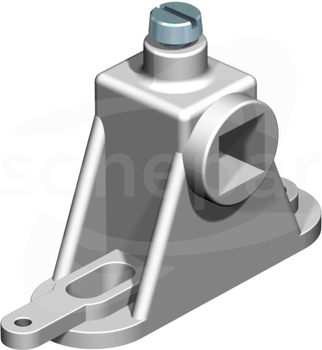

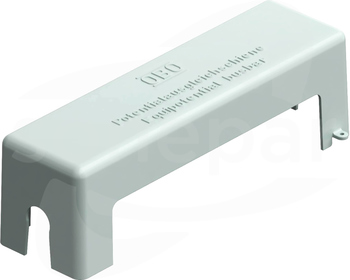

• Pokrywa i wsporniki szyn wykonane z polistyrenu w kolorze szarym
• Pokrywa może być zaplombowana/oznaczona
• zdolność do przenoszenia prądów piorunowych 100 kA (10/350)
• Wspornik napinający z blokadą śrubową, aby zapobiec samoczynnemu poluzowaniu (np. wymagania w przemyśle)
Opcje połączenia:
• 7 przewodów jedno- lub wielożyłowych 2,5-25 mm² lub cienkodrutowych do 16 mm² (maks. Ø 7 mm)
• 2 przewody jedno- lub wielożyłowe 25-95 mm² lub cienkodrutowe do 70 mm² (maks. Ø 13,5 mm)
• 1 płaskownik 30 x 3,5 mm
Dane techniczne

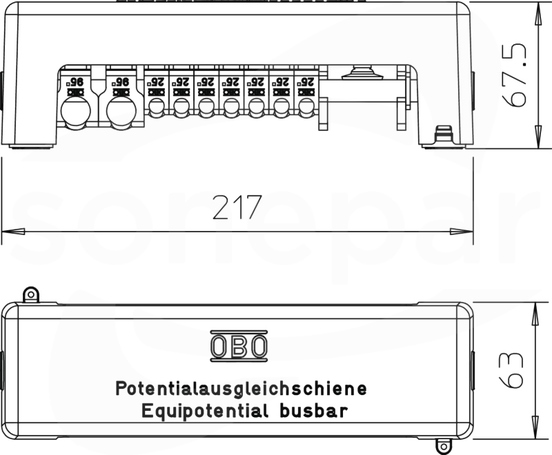

Długość
217 mm
Liczba podłączonych przewodów okrągłych 10 mm
0
Liczba podłączonych przewodów okrągłych 8 mm
0
Liczba podłączonych przewodów okrągłych 8-10 mm
0
Liczba podłączonych przewodów płaskich 30 mm
1
Liczba podłączonych przewodów płaskich 40 mm
0
Liczba podłączonych przewodów sztywnych do 16 mm²
0
Liczba podłączonych przewodów sztywnych do 25 mm²
7
Liczba podłączonych przewodów sztywnych do 6 mm²
0
Liczba podłączonych przewodów sztywnych do 95 mm²
2
Liczba wszystkich podłączonych przewodów okrągłych

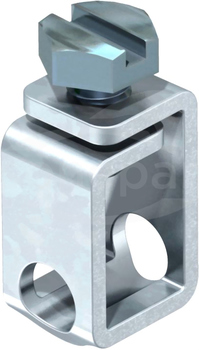

• dla kabli jedno- lub wielożyłowych 2,5-25 mm²
• do kabli cienkodrutowych do 16 mm² (maks. Ø 7 mm)
• 1 moduł
• zdolne do przenoszenia prądów piorunowych 100 kA (10/350)
• Stal ocynkowana
• Wspornik napinający z blokadą śruby przed samoczynnym poluzowaniem (np. wymagany w...

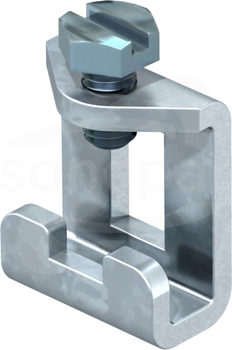

• do płaskowników do FL 30 i grubości do 5 mm
• Z zabezpieczeniem przed zgubieniem za pomocą plastikowej zakładki zabezpieczającej
• 3 moduły
• zdolne do przenoszenia prądów piorunowych 100 kA (10/350)
• Stal ocynkowana

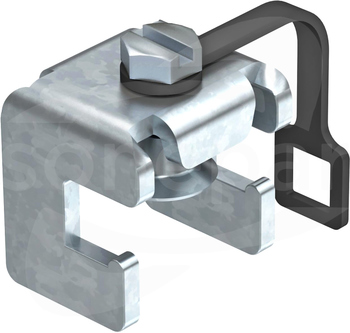

• do płaskowników od FL 30
• Do każdego połączenia przewodu płaskiego wymagane są zawsze 2 zaciski
• zdolne do przenoszenia prądów piorunowych 100 kA (10/350)
• Stal ocynkowana

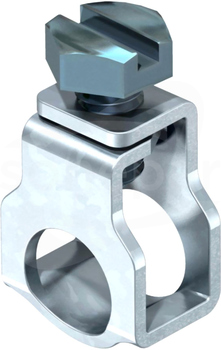

• dla kabli jedno- lub wielożyłowych 25-95 mm²
• do kabli cienkodrutowych do 70 mm² (maks. Ø 13,5 mm)
• 2 moduły
• odporność na prąd impulsowy 100 kA (10/350)
• Stal ocynkowana
• Wspornik napinający z blokadą śruby przed samoczynnym poluzowaniem (np. wymagany w przemyśle i strefach...
