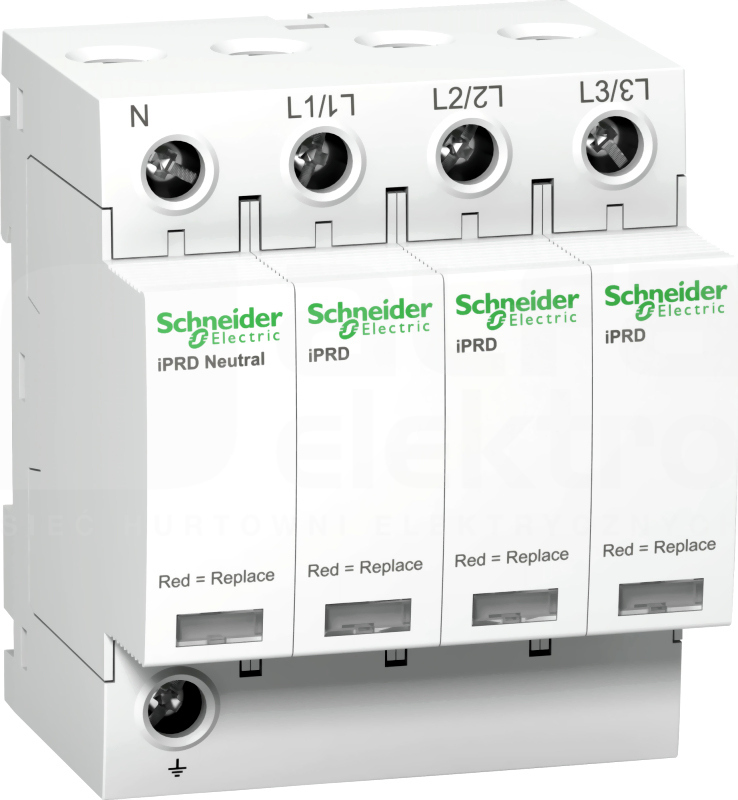

IPRD20 3P+N 20kA Ogranicznik przepięć

Ogranicznik przepięć Acti9 iPRD20 chroni instalacje 3P+N. Umożliwia szybką wymianę uszkodzonych wkładów. To urządzenie typu 2 jest zalecane dla rozdzielnicy średniego ryzyka i panelu wejściowego. Można go odwrócić, aby przewody fazowe/neutralne/uziemiające mogły być wprowadzane od góry lub od dołu. Skojarzony wyłącznik automatyczny Isc może pracować z mocą do 50 kA. Ten Acti9 iPRD20 jest kompatybilny z uziemieniem TT i TN-S. Znamionowy prąd rozładowania Imax wynosi 20 kA. Znamionowy prąd rozładowania wynosi 5 kA. Maksymalne ciągłe napięcie robocze Uc w trybie wspólnym jest 260VAC między przewodem neutralnym i uziemieniem oraz 350VAC między fazą i uziemieniem. Poziom zabezpieczenia napięciowego w trybie różnicowym (między fazą a przewodem neutralnym) wynosi 1,1 kV. Poziom zabezpieczenia napięciowego w trybie wspólnym (między przewodem neutralnym a uziemieniem) wynosi 1,4 kV. Napięcie robocze wynosi 230VAC lub 400VAC +/- 10%. Częstotliwość robocza wynosi 50 Hz lub 60 Hz. Wymiary to (szer.) 72 mm x (wys.) 85 mm x (gł.) 69 mm. Szerokość w nachyleniu 9 mm wynosi 8. Waga wynosi 450 g. Stopień ochrony wynosi IP20 i IP40 w obudowie modułowej. Temperatura robocza wynosi od -25°C do 60°C. Temperatura przechowywania wynosi od -40°C do 85°C. Ten produkt jest zgodny z normami EN 61643-11 i IEC 61643-11
