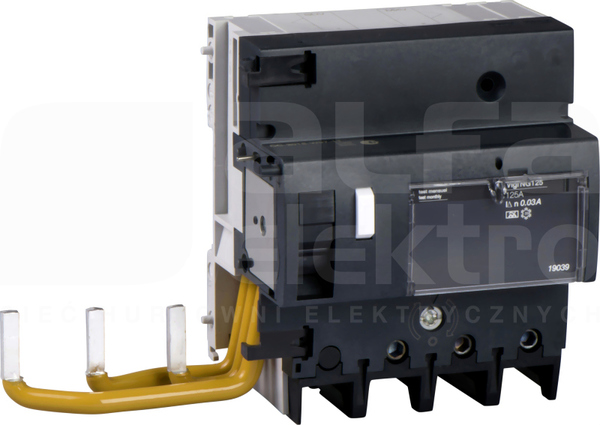

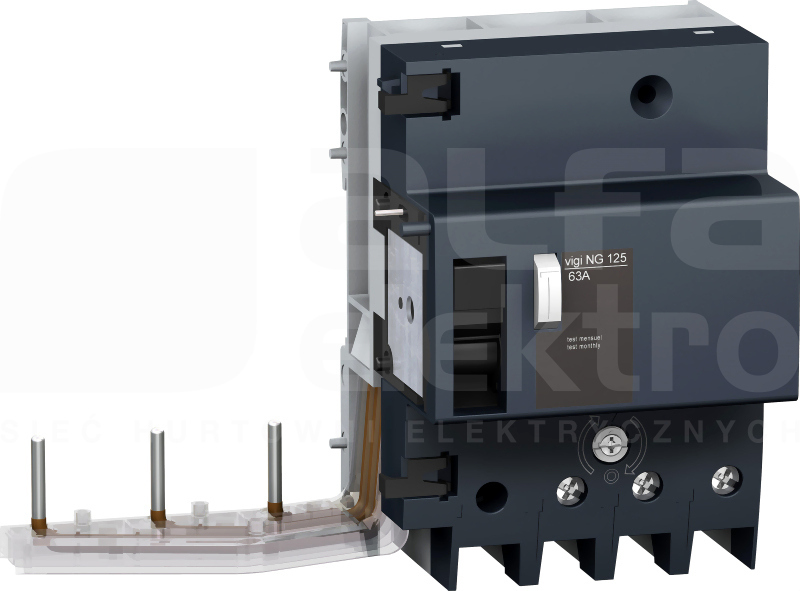

This Vigi NG125 is a modular add-on residual current devices. It is a 3P and rated current is 63A. The earth leakage protection class is AC type with a sensitivity of 300mA and a voltage independent technology. This product protects against short circuit, cable overload, electrical shock by indirect contact and fire hazards. This product is compliant with IEC 60947-2 standard. The Ue rated operational voltage is from 230VAC to 415VAC. The Ui rated insulation voltage is 690VAC. The Uimp rated impulse withstand voltage is 8kV. The pollution degree is 3. It can be mounted on 35 mm symmetrical DIN rail. The width in 9mm pitches is 9. The dimensions are (W) 162mm x (H) 118mm x (D) 81mm. The weight is 0.41kg. The degree of protection is IP20 and IP40 in an enclosure
This Acti9 NG125H product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 20A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 36kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 36kA at 380VAC to 415VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
20 A
Stopień zanieczyszczenia
3
Straty mocy
2.7 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
70 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
36 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125H product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 25A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 36kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 36kA at 380VAC to 415VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
25 A
Stopień zanieczyszczenia
3
Straty mocy
2.7 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
70 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
36 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125H product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 40A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 36kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 36kA at 380VAC to 415VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
40 A
Stopień zanieczyszczenia
3
Straty mocy
3.8 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
70 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
36 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125H product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 50A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 36kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 36kA at 380VAC to 415VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
50 A
Stopień zanieczyszczenia
3
Straty mocy
4.2 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
70 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
36 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2

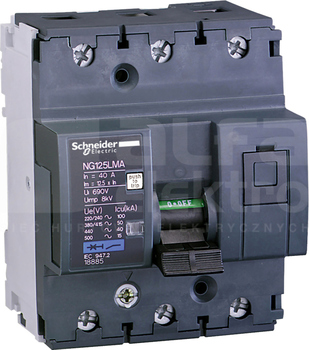

This Acti9 NG125L product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 32A In rated current and B tripping curve. The rated short circuit breaking capacity goes up to 100kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 100kA at 220VAC to 240VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
32 A
Stopień zanieczyszczenia
3
Straty mocy
3.8 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
100 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125L product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 10A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 100kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 100kA at 220VAC to 240VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
10 A
Stopień zanieczyszczenia
3
Straty mocy
1.7 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
100 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125L product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 20A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 100kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 100kA at 220VAC to 240VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
20 A
Stopień zanieczyszczenia
3
Straty mocy
2.7 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
100 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125L product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 25A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 100kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 100kA at 220VAC to 240VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
25 A
Stopień zanieczyszczenia
3
Straty mocy
2.7 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
100 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125L product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 63A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 100kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 100kA at 220VAC to 240VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
63 A
Stopień zanieczyszczenia
3
Straty mocy
4 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
100 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125L product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 16A In rated current and D tripping curve. The rated short circuit breaking capacity goes up to 100kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 100kA at 220VAC to 240VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
100 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125L product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 20A In rated current and D tripping curve. The rated short circuit breaking capacity goes up to 100kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 100kA at 220VAC to 240VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
20 A
Stopień zanieczyszczenia
3
Straty mocy
2.7 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
100 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125L product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 25A In rated current and D tripping curve. The rated short circuit breaking capacity goes up to 100kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 100kA at 220VAC to 240VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
25 A
Stopień zanieczyszczenia
3
Straty mocy
2.7 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
100 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125L product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 50A In rated current and D tripping curve. The rated short circuit breaking capacity goes up to 100kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 100kA at 220VAC to 240VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
415 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
50 A
Stopień zanieczyszczenia
3
Straty mocy
4.2 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
100 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125LMA product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 12.5A In rated current and MA tripping curve. The rated short circuit breaking capacity goes up to 100kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 100kA at 220VAC to...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
12.5 A
Stopień zanieczyszczenia
3
Straty mocy
0.4 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
100 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125LMA product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 25A In rated current and MA tripping curve. The rated short circuit breaking capacity goes up to 100kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 100kA at 220VAC to 240VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
25 A
Stopień zanieczyszczenia
3
Straty mocy
0.6 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
100 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125LMA product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 40A In rated current and MA tripping curve. The rated short circuit breaking capacity goes up to 100kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 100kA at 220VAC to 240VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
40 A
Stopień zanieczyszczenia
3
Straty mocy
1.4 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
100 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125LMA product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 63A In rated current and MA tripping curve. The rated short circuit breaking capacity goes up to 100kA at 220VAC to 240VAC conforming to EN/IEC 60947-2 standard and 100kA at 220VAC to 240VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
63 A
Stopień zanieczyszczenia
3
Straty mocy
2 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
100 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125N product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 16A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 25kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 25kA at 380VAC to 415VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
16 A
Stopień zanieczyszczenia
3
Straty mocy
2.4 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
25 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125N product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 20A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 25kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 25kA at 380VAC to 415VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
20 A
Stopień zanieczyszczenia
3
Straty mocy
2.7 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
25 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
This Acti9 NG125N product is a low voltage circuit breaker. It is a 3P circuit breaker with 3 protected poles and 25A In rated current and C tripping curve. The rated short circuit breaking capacity goes up to 25kA at 380VAC to 415VAC conforming to EN/IEC 60947-2 standard and 25kA at 380VAC to 415VAC...
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Kategoria przepięcia
4
Liczba biegunów chronionych
3
Liczba biegunów (całkowita)
3
Napięcie znamionowe
400 V
Napięcie znamionowe izolacji Ui
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
25 A
Stopień zanieczyszczenia
3
Straty mocy
2.7 W
Szerokość wyrażona liczbą modułów
4.5
Temperatura otoczenia w warunkach pracy
-30 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
50 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
25 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
Kontakt z hurtowniami
