VIGING125 4P 63/0,3-3,0 M9 Wyłącznik różnicowoprądowySCHNEIDER ELECTRIC

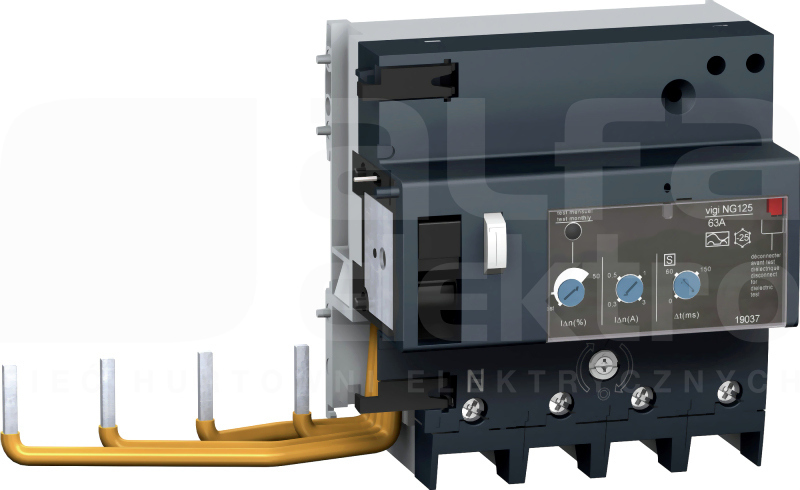

files/fotob/498859.jpg.
VIGING125 4P 63/0,3-3,0 M9 Wyłącznik różnicowoprądowy
Porównaj
Informacje podstawowe
Producent:
SCHNEIDER ELECTRIC
Produkty z serii:
ACTI9 NG125
Nr Katalogowy:
19037
Kod EAN:
3303430190370
Symbol Sonepar:
P00069880
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie
105 pkt. promocje elektroklub

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty z serii Produkty powiązane i akcesoria

Opis produktu

This Vigi NG125 is a modular add-on residual current devices. It has 4P and rated current is 63A. The earth leakage protection class is A type with a sensitivity of 300mA and a voltage independent technology. This product protects against short circuit, cable overload, electrical shock by indirect contact and fire hazards. This device is combined with a NG125 circuit breaker to provide the earth leakage protection and circuit protection. This product is compliant with IEC 60947-2 standard. The Ue rated operational voltage is from 230VAC to 415VAC. The Ui rated insulation voltage is 690VAC. The Uimp rated impulse withstand voltage is 8kV. The pollution degree is 3. It can be mounted on 35 mm symmetrical DIN rail. The width in 9mm pitches is 11. The dimensions are (W) 207mm. The weight is 0.45kg. The degree of protection is IP20 and IP40 in an enclosure

Dane techniczne

Liczba biegunów
4
Maksymalna zwłoka czasowa
0 ms
Napięcie znamionowe
230 - 415 V
Napięcie znamionowe izolacji Ui
690 V
Odporność na udar prądowy
5 kA
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 50 mm²
Przekrój przyłączanego przewodu wielożyłowego
1 - 35 mm²
Prąd znamionowy
63 A
Stopień zanieczyszczenia
3
Temperatura otoczenia w warunkach pracy
25 - 60 °C
Zakres nastawy znamionowego prądu różnicowego
0.3 - 3 A
Znamionowe napięcie udarowe wytrzymywane Uimp
8 kV
Czułość
A
Z blokadą
Tak
Stopień ochrony (IP)
IP20
Znamionowy prąd różnicowy regulowany
Tak
Częstotliwość
50/60 Hz
Nastawa zwłoki czasowej
Tak
Ochrona przed niepożądanym wyzwoleniem
Nie

Pliki do pobrania

Deklaracja zgodności CE
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz
Podręcznik użytkownika
Format: pdf
Pobierz
Środowiskowy kodeks postępowania (ECOP)
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
Deklaracja EPD
Format: pdf
Pobierz
Certyfikat RoHS
Format: pdf
Pobierz
Deklaracja REACH
Format: pdf
Pobierz
