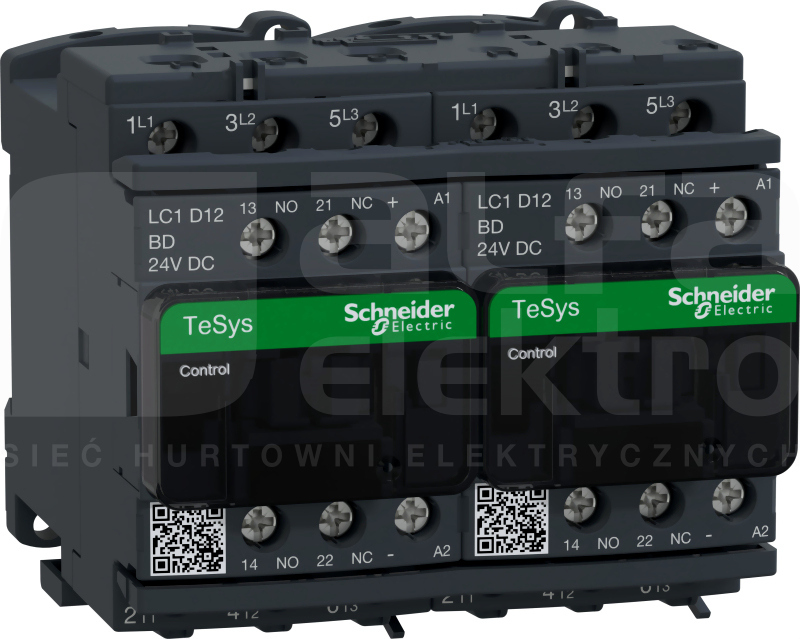

Stycznik nawrotny TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 12 A/440 V AC-3 (5.5kW@400V). Zapewnia cewki 24V DC z modułem tłumiącym stany przejściowe, wbudowane styki pomocnicze 2NO+2NC (styki lustrzane NC), połączenie za pomocą zacisków śrubowych. Dla prędkości pracy do 3600 cykli / godzinę i środowisk do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 90 mm), z mocowaniem na szynie DIN lub za pomocą śrub mocujących. Z fabrycznie okablowanymi przyłączami odwracającymi, blokadą mechaniczną (bez blokady elektrycznej). Certyfikowanych dla wielu standardów (IEC, UL, CSA, CCC, EAC, Marine)
Dane techniczne
Głębokość
95 mm
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych zwiernych
1
Napięcie pracy dla DC
440 - 440 V
Szerokość
90 mm
Wysokość
77 mm
Znamionowa moc pracy NEMA
5.59 kW
Znamionowa moc pracy dla AC-3, 400 V
5.5 kW
Znamionowe napięcie sterowania Us dla DC
24 - 24 V
Znamionowy prąd pracy Ie dla AC-1, 400 V
25 A
Znamionowy prąd pracy Ie dla AC-3, 400 V
12 A
Rodzaj napięcia sterowania
DC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Tak
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
