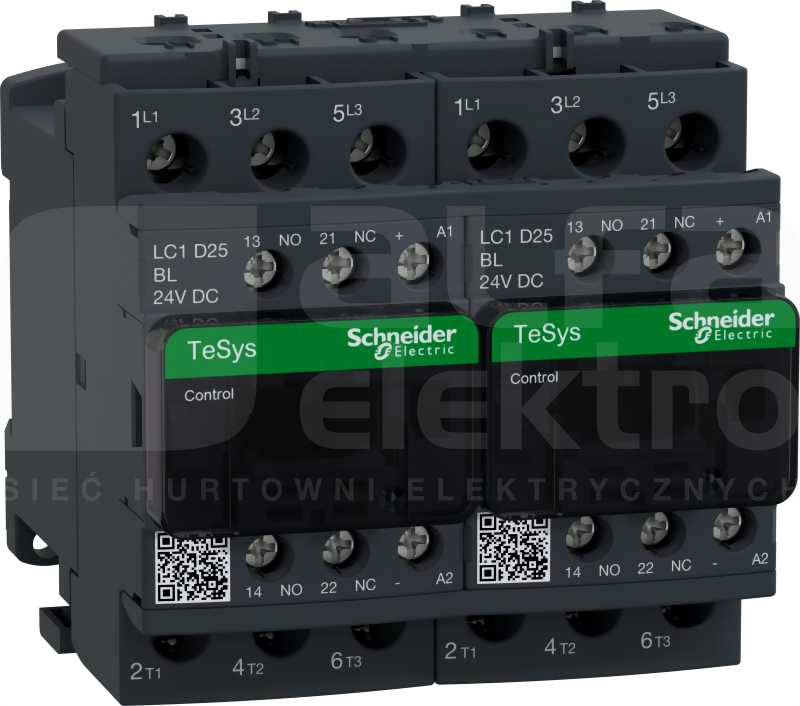

Stycznik nawrotny TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 25 A/440 V AC-3/3e (11kW@400V). Jest on wyposażony w cewki o niskim poborze mocy 24V DC z modułami tłumiącymi stany przejściowe, wbudowane styki pomocnicze 2NO+2NC (styki lustrzane NC), połączenie za pomocą zacisków śrubowych. Dla prędkości pracy do 3600 cykli / godzinę i środowisk do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowa konstrukcja (szerokość 90 mm), montaż na szynie DIN lub mocowanie za pomocą śrub. Z fabrycznie okablowanymi przyłączami odwracającymi, blokadą mechaniczną (bez blokady elektrycznej). Certyfikowanych dla wielu standardów (IEC, UL, CSA, CCC, EAC, Marine)
Dane techniczne
Głębokość
101 mm
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych zwiernych
1
Napięcie pracy dla DC
440 - 440 V
Szerokość
90 mm
Wysokość
85 mm
Znamionowa moc pracy NEMA
11.2 kW
Znamionowa moc pracy dla AC-3, 400 V
11 kW
Znamionowe napięcie sterowania Us dla DC
24 - 24 V
Znamionowy prąd pracy Ie dla AC-1, 400 V
40 A
Znamionowy prąd pracy Ie dla AC-3, 400 V
25 A
Rodzaj napięcia sterowania
DC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Tak
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
