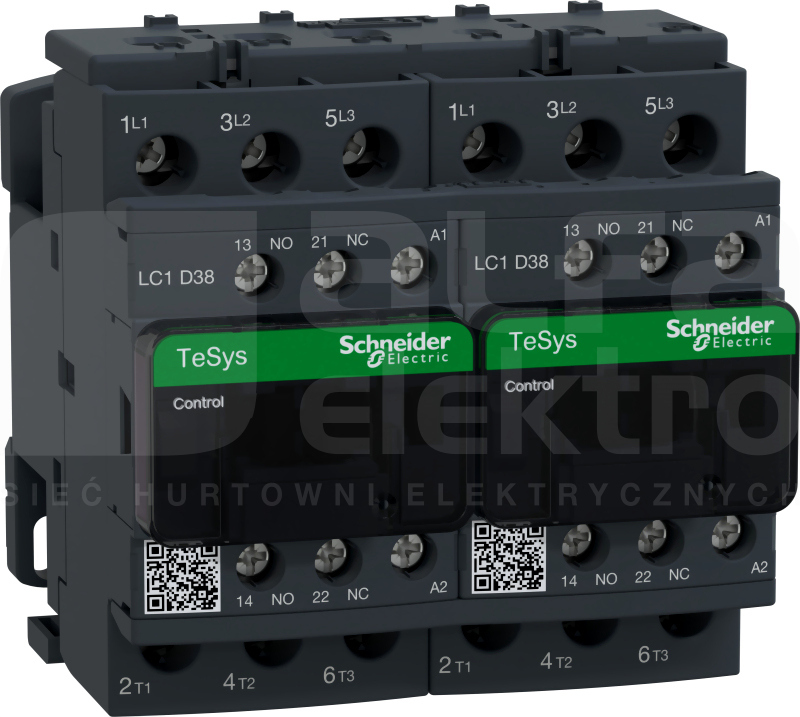

Stycznik nawrotny TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 38A/690V AC-3 (18,5kW@400V). Posiada cewkę 48V 50/60Hz AC, wbudowane styki pomocnicze 2NO+2NC (styki lustrzane NC), podłączenie za pomocą zacisków śrubowych. Przy prędkościac h roboczych do 3600 cykli na godzinę i temperaturach do 60°C zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 90 mm), montaż na szynie DIN lub mocowanie śrubowe. Ze wstępnie okablowanymi przyłączami zasilania rewersyjnego, blokadą mecha niczną (bez blokady elektrycznej). Produkt posiada certyfikaty wielu standardów (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHS/REACh).Green Premium pozwoli spełnić Twoje zobowiązania w zakresie zrównoważonego rozwoju, zapewniając pr oduktom zgodność z przepisami dotyczącymi ochrony środowiska, takimi jak RoHS i REACH, a także doskonałą przejrzystość w kwestii ujawniania informacji o środowisku i instrukcji dotyczących zakończenia eksploatacji
Dane techniczne
Głębokość
92 mm
Liczba styków głównych rozwiernych
0
Liczba styków głównych zwiernych
3
Liczba styków pomocniczych rozwiernych
1
Liczba styków pomocniczych zwiernych
1
Napięcie pracy dla AC 50 Hz
440 - 440 V
Napięcie pracy dla AC 60 Hz
440 - 440 V
Szerokość
90 mm
Wysokość
85 mm
Znamionowa moc pracy NEMA
14.9 kW
Znamionowa moc pracy dla AC-3, 400 V
18.5 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz
48 - 48 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
48 - 48 V
Znamionowy prąd pracy Ie dla AC-1, 400 V
50 A
Znamionowy prąd pracy Ie dla AC-3, 400 V
38 A
Rodzaj napięcia sterowania
AC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Tak
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
