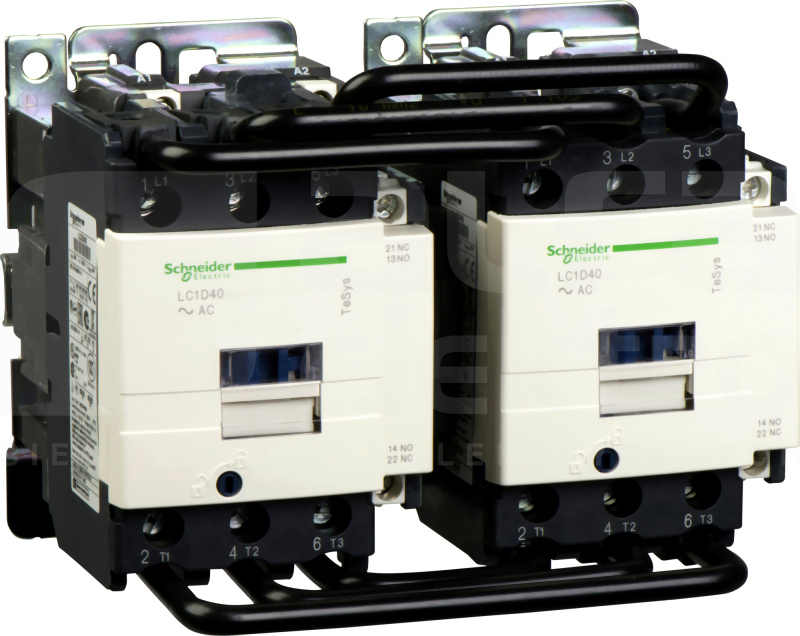

Stycznik nawrotny TeSys LC2-D, 3 bieg., AC-3 440V 40A, cewka 230 V AC. gama produktów: TeSys - Nazwa produktu: TeSys D - skrócona nazwa urządzenia: LC2D - zastosowanie: obciążenie rezystancyjne, sterowanie silnikiem - Kategoria użytkowania: AC-1, AC-3 - prezentacja urządzenia: zamontowany z rewersyjną szyną zasiliającą - Opis biegunów: 3P - kombinacja styków: 3 NO - Znamionowy prąd łączeniowy [Ie]: 40 A (<= 55 °C) w <= 440 V prąd przemienny (AC) AC-3 dla obwód mocy, 60 A (<= 40 °C) w <= 440 V prąd przemienny (AC) AC-1 dla obwód mocy - moc silnika w kW: 11 kW w 220...230 V prąd przemienny (AC) 50/60 Hz, 18.5 kW w 380...400 V prąd przemienny (AC) 50/60 Hz, 22 kW w 415 V prąd przemienny (AC) 50/60 Hz, 22 kW w 440 V prąd przemienny (AC) 50/60 Hz, 22 kW w 500 V prąd przemienny (AC) 50/60 Hz, 30 kW w 660...690 V prąd przemienny (AC) 50/60 Hz - moc silnika w KM: 10 HP w 200/208 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 10 HP w 220...240 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 3 HP w 115 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki, 30 HP w 460...480 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 30 HP w 575...600 V prąd przemienny (AC) 50/60 Hz dla 3 fazy silniki, 5 HP w 230...240 V prąd przemienny (AC) 50/60 Hz dla 1 faza silniki - konfiguracja styku pomocniczego: 1 NO + 1 NC - kategoria przepięciowa: III - Irms znamionowy prąd załączany: 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 800 A w 440 V dla Obwód zasilający zgodnie z IEC 60947-4 - Znamionowy prąd wyłączalny: 400 A w 690 V dla Obwód zasilający zgodnie z IEC 60947, 800 A w 220/415/440 V dla Obwód zasilający zgodnie z IEC 60947, 800 A w 500 V dla Obwód zasilający zgodnie z IEC 60947 - [Icw] znamionowy prąd krótkotrwały wytrzymywany: 100 A 1 s obwód sygnalizacyjny, 120 A 500 ms obwód sygnalizacyjny, 140 A 100 ms obwód sygnalizacyjny, 165 A <= 40 °C 1 min. Obwód zasilający, 320 A <= 40 °C 10 s Obwód zasilający, 72 A <= 40 °C 10 min. Obwód zasilający, 720 A <= 40 °C 1 s Obwód zasilający - Znamionowe napięcie izolacji [Ui] : 1000 V dla Obwód zasilający zgodnie z IEC 60947-4-1, 600 V dla obwód mocy certyfikaty CSA, 600 V dla obwód mocy certyfikaty UL, 600 V dla obwód sygnalizacyjny certyfikaty CSA, 600 V dla obwód sygnalizacyjny certyfikaty UL, 690 V dla obwód sygnalizacyjny zgodnie z IEC 60947-1 - strata mocy na biegun: 2.4 W AC-3, 5,4 W AC-1 - pokrywa ochronna: z - typ blokowania: mechaniczny - podstawa montażowa: płyta, szyna - normy: CSA C22.2 Nr 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certyfikacja produktu: BV, CCC, CSA, DNV, EAC, GL, RINA, UL - przyłącza - zaciski: obwód mocy : zaciski śrubowe 1 kabel (kable) 2.5...25 mm² - sztywność kabla: stały - bez końcówka przewodu, obwód mocy : zaciski śrubowe 2 kabel (kable) 2.5...16 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód sterowania : zaciski śrubowe 1 kabel (kable) 1...4 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...2.5 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód sterowania : zaciski śrubowe 2 kabel (kable) 1...4 mm² - sztywność kabla: stały - bez końcówka przewodu, Obwód zasilający : zaciski śrubowe 1 kabel (kable) 2.5...25 mm² - sztywność kabla: elastyczny - bez końcówka przewodu, Obwód zasilający : zaciski śrubowe 1 kabel (kable) 2.5...25 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód zasilający : zaciski śrubowe 2 kabel (kable) 2.5...10 mm² - sztywność kabla: elastyczny - z końcówka przewodu, Obwód zasilający : zaciski śrubowe 2 kabel (kable) 2.5...16 mm² - sztywność kabla: elastyczny - bez końcówka przewodu - moment dokręcania: obwód mocy : 6 N.m - wł zaciski śrubowe, obwód mocy : 6 N.m - wł zaciski śrubowe - ze śrubokrętem płaska Ø 8 mm, Obwód sterowania : 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem Philips nr 2, Obwód sterowania : 1.7 N.m - wł zaciski śrubowe - ze śrubokrętem płaska Ø 6 mm - czas pracy: 20...26 ms zamykanie, 8...12 ms otwieranie - poziom bezpieczeństwa i niezawodności: B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1, B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1
