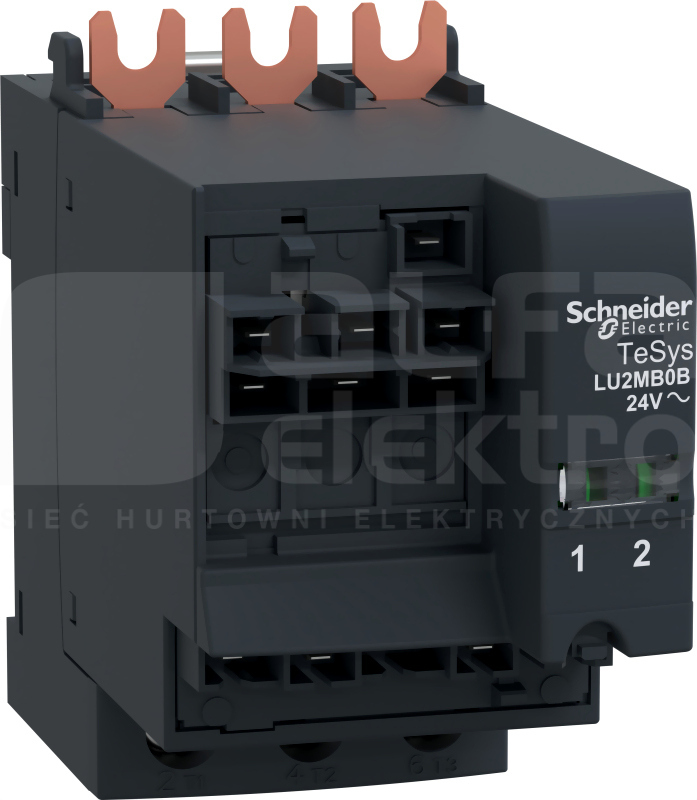

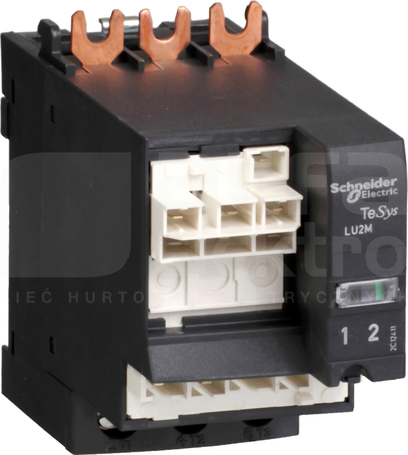

TeSys U reversing module for vertical mounting, for the constitution of TeSys U reversing starter controllers. It provides reverse power contacts, coil control with interlocking capabilities to be supplied with 24V AC. To be used with an advanced power base LUB120 or LUB320 equipped with a Control Unit LUC*B type. To be associated with an assembling connector LU9MR1C and a control terminal block LU9M1 to complete the vertical mounting. Green Premium compliant (RoHS/REACh)
Dane techniczne
Głębokość
105 mm
Napięcie pracy dla AC 50 Hz
690 - 690 V
Napięcie pracy dla AC 60 Hz
690 - 690 V
Szerokość
45 mm
Wysokość
82.5 mm
Znamionowa moc pracy NEMA
14.9 kW
Znamionowa moc pracy dla AC-3, 400 V
15 kW
Znamionowe napięcie sterowania Us dla AC 50 Hz
24 - 24 V
Znamionowe napięcie sterowania Us dla AC 60 Hz
24 - 24 V
Znamionowy prąd pracy Ie dla AC-3, 400 V
32 A
Rodzaj napięcia sterowania
AC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Tak
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania
