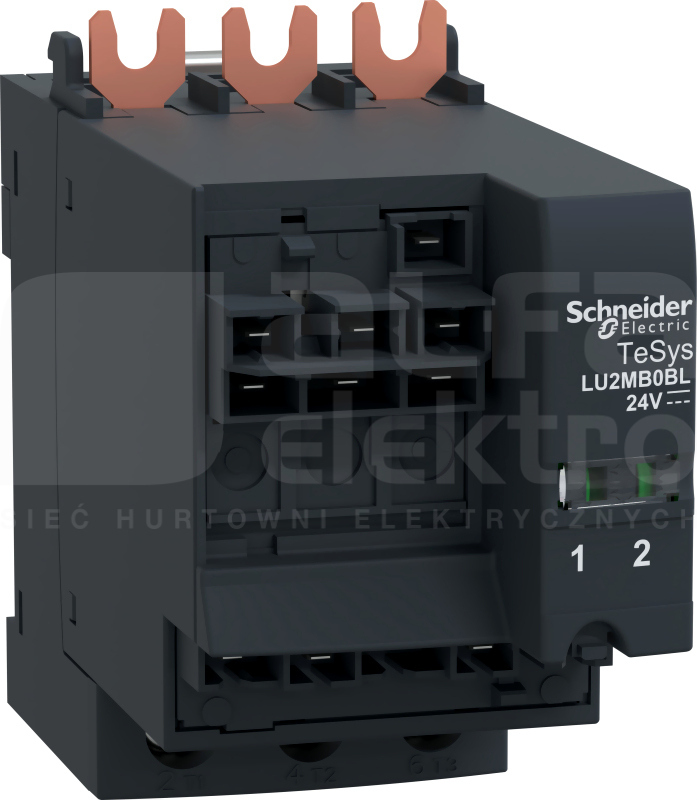

Moduł nawrotny TeSys U do montażu pionowego, do montażu sterowników nawrotnych TeSys U. Oferuje styki zasilania odwróconego, sterowanie cewką z możliwością blokowania, które mogą być dostarczane z 24 V DC. Do użytku z zaawansowaną podstawą zasilania LUB120, LUB320 lub LUB380 wyposażoną w jednostkę sterującą typu LUC*BL. Do połączenia z łącznikiem montażowym LU9MR1C i blokiem zacisków sterujących LU9M1 do zakończenia montażu pionowego
Dane techniczne
Głębokość
82 mm
Napięcie pracy dla AC 50 Hz
690 - 690 V
Napięcie pracy dla AC 60 Hz
690 - 690 V
Szerokość
45 mm
Wysokość
82.5 mm
Znamionowa moc pracy NEMA
14.9 kW
Znamionowa moc pracy dla AC-3, 400 V
18.5 kW
Znamionowe napięcie sterowania Us dla DC
24 - 24 V
Znamionowy prąd pracy Ie dla AC-3, 400 V
38 A
Rodzaj napięcia sterowania
DC
Stopień ochrony (IP)
IP20
Funkcja
Układ nawrotny
Możliwość montażu na szynie
Tak
Rodzaj połączenia elektrycznego dla obwodu pomocniczego i sterowania

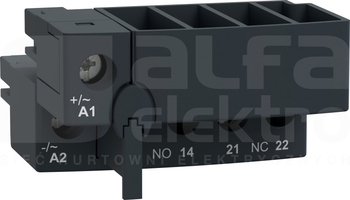

Listwa sterująca TeSys U do umieszczenia w zaawansowanych bazach energetycznych LUB120, LUB320, LUB380 do lokalnego sterowania sterownikiem rozrusznika. Do stosowania do sterowania ON/OFF jednokierunkowych aplikacji silnikowych ze sterowaniem przewodowym. Zapewnia zaciski śrubowe dostępu do styków...
TeSys U control terminal block to be inserted in power bases LUB120, LUB320, LUB380 for the centralized control of a starter controller. To be used for ON/OFF control of one direction motor applications with Modbus, Ethernet, AS-Interface remote control. It provides screw clamp terminals to connect the...
TeSys U control terminal block to be inserted in power bases LUB120, LUB320, LUB380 for the centralized control of a starter controller. To be used for ON/OFF control of one direction motor applications with Profibus DP, CANopen, DeviceNet, Advantys STB remote control. It provides screw clamp terminals...

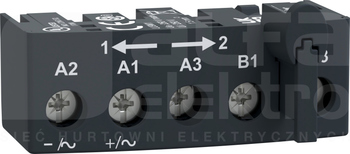

Blok zacisków sterujących TeSys U do umieszczenia w bloku rewersyjnym LU2M* lub LU6M* w celu lokalnego przewodowego sterowania sterownikiem rozrusznika rewersyjnego. Do stosowania do sterowania FW/RV/OFF w aplikacjach silników rewersyjnych ze sterowaniem przewodowym. Zapewnia zaciski śrubowe do oprzewodowania...
TeSys U assembling connector between a reverser block LU6M* and power bases LUB120, LUB320, LUB380 in side mounting. It provides screw clamp terminals for the wiring of the FW/RV/OFF control circuit (2 directions of rotation). Requires the use of the terminal block LU9BN11 to be inserted in the power...

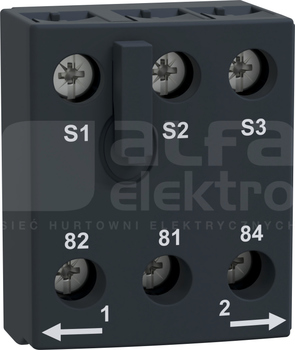

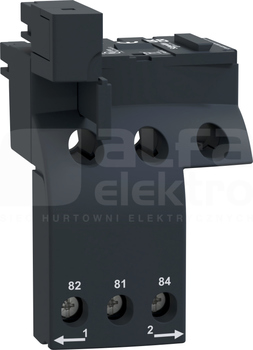

Złącze montażowe TeSys U pomiędzy blokiem rewersyjnym LU2M* a podstawami mocy LUB120, LUB320, LUB380 w montażu pionowym. Zapewnia zaciski śrubowe do oprzewodowania obwodu sterowania FW/RV/OFF (2 kierunki obrotów). Blok dołączony do podstawy mocy rewersyjnej LU2B12, LU2B32, LU2B38. Zgodność...
TeSys U control terminal block to be inserted in a reversing power base LU2B12*, LU2B32*, LU2B38* for the centralized control of the starter controller. To be used for ON/OFF control of reversing motor applications with Modbus, Ethernet, AS-Interface remote control. It provides screw clamp terminals...
TeSys U control terminal block to be inserted in a reversing power base LU2B12*, LU2B32*, LU2B38* for the centralized control of a starter controller. To be used for ON/OFF control of reversing motor applications with Profibus DP, CANopen, DeviceNet, Advantys STB remote control. It provides screw clamp...
