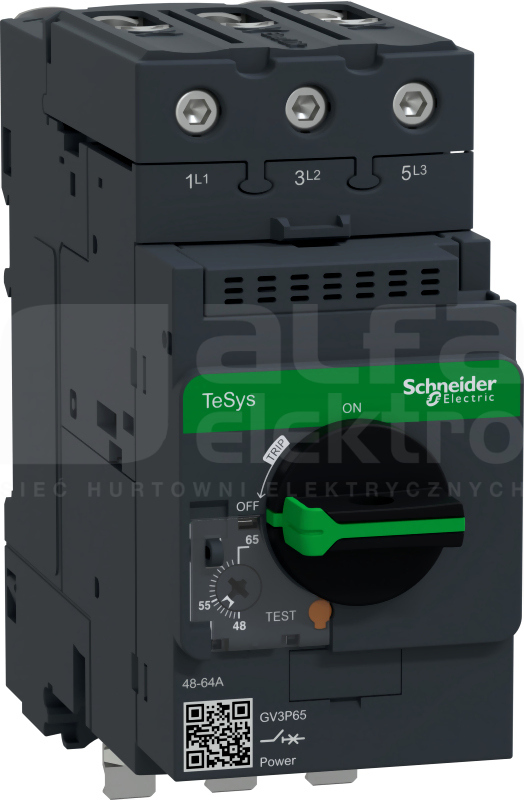

TeSys GV motor circuit breaker, 3 poles (3P), 65A/690V, for 3-phase motor applications 30kW@400V. It provides a thermal-magnetic protection with a thermal setting range 48-65A, magnetic tripping at 15xIn, high breaking capacity Icu 50kA@400V. Upstream connection by Everlink BTR screw terminals, without downstream power terminal block for a direct assembly with a LC1D40A to D80A contactor. Start-stop control by rotary knob guaranteed for 50 000 cycles AC-3. Multi standards certified (IEC, UL, CSA, CCC, EAC, Marine, ATEX), Green Premium compliant (RoHS/REACh)
Dane techniczne
Głębokość
136 mm
Liczba biegunów
3
Straty mocy
8 W
Szerokość
55 mm
Wysokość
111 mm
Zakres nastawy wyzwalacza przeciążeniowego
48 - 65 A
Zakres nastawy wyzwalacza zwarciowego
910 - 910 A
Znamionowa moc pracy dla AC-3, 230 V
18.5 kW
Znamionowa moc pracy dla AC-3, 400 V
30 kW
Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, AC
