HC-BB10-I-CT-F Wkładka stykowaPHOENIX CONTACT

files/fotob/1842654.jpg.

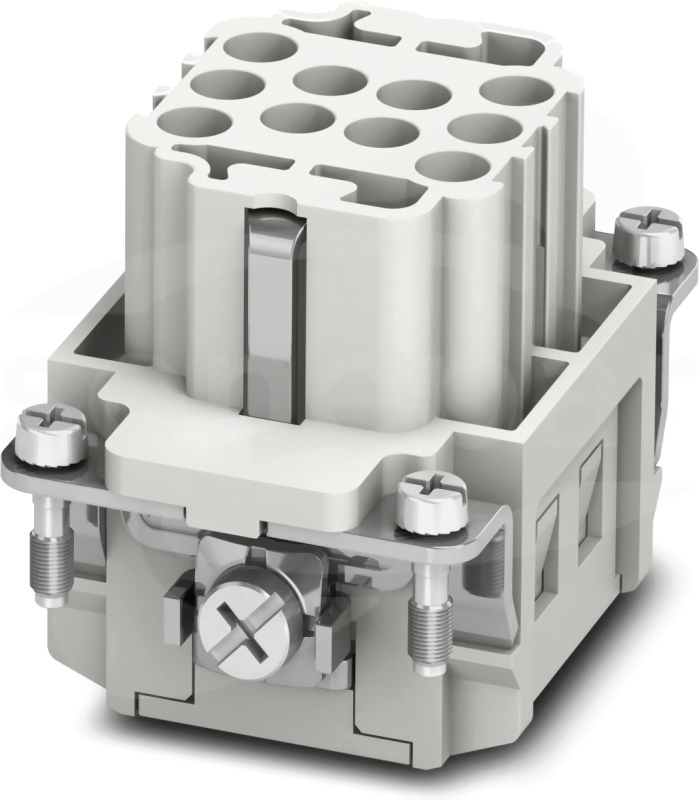

HC-BB10-I-CT-F Wkładka stykowa
Porównaj
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
1584703
Kod EAN:
4046356149228
Symbol Sonepar:
P10010767
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Wkładka stykowa, liczba biegunów: 10+PE, rozmiar: B6, liczba przyłączy na biegun: 1, Gniazdo, Przyłącze zaciskane, 500 V, 16 A, 0,5 mm² ... 4 mm²

Dane techniczne

Głębokość
51 mm
Liczba biegunów
10
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 4 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 4 mm²
Prąd znamionowy In
16 A
Szerokość
34 mm
Temperatura otoczenia
125 - 125 °C
Wysokość
32.5 mm
Zakres temperatur pracy
-40 - 125 °C
Znamionowe napięcie udarowe
6 kV
Średnica styków
2.5 mm
Minimalna liczba cykli łączeń
500
Liczba styków mocy
10
Liczba styków sterujących
0
Wkład bez styków
Tak
Rodzaj połączenia elektrycznego
Połączenie zaciskane
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Materiał wkładu
Tworzywo termoplastyczne
Materiał styków
Inny stop miedziowy
Z ochroną przewodu
Nie
Materiał pokrycia styków
Inne
Stopień zanieczyszczenia
3
Materiał wkładki stykowej
Tworzywo termoplastyczne
Typ ochronnika przepięciowego
III

Pliki do pobrania

Karta katalogowa
Format: pdf
Pobierz
