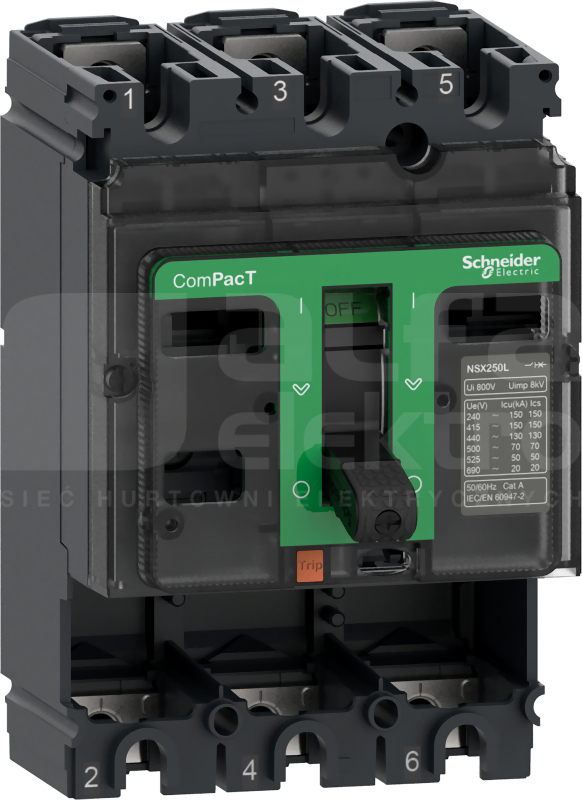

Jest to 3-biegunowa rama podstawowa dla ComPacT NSX250B. ComPacT NSX zaprojektowano z myślą o optymalizacji przestrzeni i zdolności wyłączania dla wszystkich standardowych i specyficznych zastosowań. Ta podstawowa rama jest dostarczana bez jednostki wyzwalającej i jest kompatybilna z każdym typem jednostki wyzwalającej, który należy zamówić oddzielnie Zdolność wyłączania Icu wynosi 25 kA przy 415VAC 50/60 Hz. Napięcie robocze wynosi 690VAC 50/60 Hz (ograniczone do 440VAC 50/60 Hz, jeśli istnieje zabezpieczenie przed prądem upływowym). Może być wyposażony w szereg opcjonalnych funkcji i akcesoriów. Wymiary to 105 mm x 161 mm x 86 mm. Zapewnia zgodność ze specyfikacjami międzynarodowymi (IEC 60947), CCC, EAC i morskimi. ComPacT NSX250B jest elementem architektury zasilania EcoStruxure Power firmy Schneider Electric
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
52.8 W
Zakres napięcia znamionowego
690 - 690 V
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
250 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Jest to zdejmowana kłódka do wyłączników. To akcesorium blokujące jest kompatybilne z Compact NSXm, Compact NSX, Powerpact B i EasyPact CVS. Może on pomieścić do trzech kłódek o średnicy od 5 do 8 mm i służy tylko do blokowania Compact NSXm w pozycji OFF. Zablokowanie w pozycji OFF zapewnia...
Jest to moduł dodatkowy Vigi dla Compact NSX 250, który zapewnia ochronę przed prądem upływowym. Służy do wyłączników 3-biegunowych. Znamionowe napięcie robocze wynosi od 200 do 440 VAC 50/60 Hz. Czułość na prąd upływowy można regulować w zakresie od 30 mA do 30 A. Jest on instalowany...
Dane techniczne
Maksymalna zwłoka czasowa przy załączeniu zasilania
LV429407 to wyzwalacz podnapięciowy MN -220-240 VAC. Wyzwalacz MN powoduje otwarcie wyłącznika w momencie, kiedy jego napięcie zasilania spada do wartości 35% napięcia znamionowego Un. Wyłączenie przy obniżeniu napięcia w połączeniu z przyciskiem wyłączania awaryjnego g warantuje wyłączenie...
LV429387 to wyzwalacz wzrostowy MX -220-240 VAC. Wyzwalacz MX powoduje otwarcie wyłącznika po podaniu impulsu (≥ 20 ms) lub stałego polecenia. Kiedy wyzwalacz MX jest zasilany, automatycznie powoduje otwarcie wyłącznika. Otwarcie jest zapewnione przy napięciu U ≥ 0.7 x Un. Baza wyłącznika...
Baza wyłącznika dostarczana jest bez wyzwalacza (może być zamówiony oddzielnie) i może występować z wieloma opcjonalnymi funkcjami i akcesoriami. Wymiary urządzenia wynoszą 161 mm x 140 mm x 86 mm (wys. x szer. x gł.). Jest zgodna z międzynarodowymi normami EN/IEC 60947, CCC, EAC i specyfikacjami...
LV429338T to przedłużony napęd obrotowy, w kolorze czarnym kompatybilny z aparatami z serii ComPacT NSX100...250. Napęd obrotowy przedłużony umożliwia sterowanie wyłącznikiem zamontowanym na tylnej ścianie rozdzielnicy. Standardową funkcją napędu obrotowego przedłużoneg o jest blokada...
Jest to akcesorium izolacyjne do 3-biegunowych urządzeń ComPacT NSX 100/160/250 lub EasyPact CVS 100/160/250. Długa osłona zacisków chroni przed bezpośrednim kontaktem z obwodem zasilania. Służy do przedniego połączenia z kablami lub izolowanymi szynami. Może być montowany przed i za urządzeniami...
Jest to akcesorium izolacyjne do 3-biegunowych urządzeń ComPacT NSX 100/160/250 lub EasyPact CVS 100/160/250. Ta osłona zacisku chroni przed bezpośrednim kontaktem z obwodem zasilania Może być montowany przed i za urządzeniami stacjonarnymi, wtykowymi lub wysuwnymi. Pozwala to na osiągnięcie...
Jest to akcesorium izolacyjne do Compact NSX 100/160/250 lub EasyPact CVS 100/160/250. Te bariery międzyfazowe wzmacniają poziom izolacji w punktach podłączenia zasilania. Są one obowiązkowe dla napięć powyżej 500 VAC zarówno dla urządzeń stacjonarnych, jak i adapterów w podstawie wtykowej...
Jest to pojedynczy standardowy styk pomocniczy, który zdalnie udostępnia wszystkie wskazania dla wyłączników ComPact NSX, ComPact NS, PowerPact Multistandard i EasyPact CVS. Informacje o statusie zdalnym to WŁ./WYŁ. (OF), wskaźnik wyzwolenia (SD) i wskaźnik błędu wyzwolenia (SDE) dla wszystkich...
