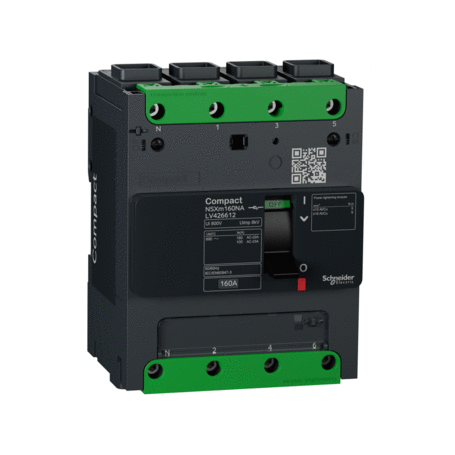

NSXm 160A 4P Rozłącznik COMPACTSCHNEIDER ELECTRIC

files/fotob/505170.jpg.
NSXm 160A 4P Rozłącznik COMPACT
Porównaj
NSXm 160A 4P Rozłącznik COMPACT
Informacje podstawowe
Producent:
SCHNEIDER ELECTRIC
Produkty z serii:
COMPACT NSXM NA
Nr Katalogowy:
LV426612
Kod EAN:
3606481176516
Symbol Sonepar:
P01764951
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie
68 pkt. promocje elektroklub

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Konfigurator produktu
Opis produktu Dane techniczne Pliki do pobrania Produkty z serii Zamienniki Produkty powiązane i akcesoria

Opis produktu

It is a Compact NSXm NA 160A switch disconnector, category AC-22A/AC-23A. It is designed to ensure a reliable isolation switching. It offers new features like Everlink technology, DIN rail and plate mounting capability. It embeds new spring type auxiliaries externally visible. This 4 poles version is compatible with Compact NSXm circuit breakers accessories and auxiliaries. Compact NSXm NA has the same footprint as Compact NSXm circuit breakers, 108mm (W) x 137mm (H) x 80mm (D). It ensures compliance with international standards (IEC 60947/CCC/EAC) and marine specifications

Dane techniczne

Liczba biegunów
4
Liczba styków pomocniczych przełącznych
2
Liczba łączników
1
Maksymalne znamionowe napięcie pracy Ue AC
690 V
Znamionowa moc pracy dla AC-23, 400 V
69.2 kW
Znamionowe napięcie pracy
690 - 690 V
Znamionowy prąd ciągły Iu
160 A
Znamionowy prąd ciągły dla AC-21, 400 V
160 A
Znamionowy prąd ciągły dla AC-23, 400 V
100 A
Znamionowy wytrzymywany prąd krótkotrwały Icw
1.5 kA
Stopień ochrony (IP) strony czołowej
IP40
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na płycie
Tak
Do instalacji w tablicach rozdzielczych
Tak
Do montażu pośredniego
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Jako przełącznik nawrotny
Nie
Jako rozłącznik bezpieczeństwa
Nie
Opcjonalny wyzwalacz napięciowy
Tak
Jako rozłącznik kompaktowy
Tak
Do montażu czołowego centralnie
Nie
Jako wyłącznik awaryjny
Nie
Kolor elementu sterowniczego
Czarny
Jako rozłącznik remontowy
Tak
Do montażu tablicowego 4-otworowego
Tak
Z mechanizmem ryglującym
Nie
Jako rozłącznik główny
Tak
Wbudowany napęd silnikowy
Nie

Pliki do pobrania

Deklaracja REACH
Format: pdf
Pobierz
Certyfikat RoHS
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz
Katalog produktów / Broszura sprzedaży
Format: pdf
Pobierz
Deklaracja EPD
Format: pdf
Pobierz
Deklaracja zgodności CE
Format: pdf
Pobierz
