It is a Compact NSXm molded case circuit breaker, 80A, 16kA at 415VAC, for all LV standard applications. It offers new features like Everlink technology, DIN rail and plate mounting capability. It embeds new spring type auxiliaries externally visible. Compact NSXm is one of the smallest MCCB on the market, 81mm (W) x 137mm (H) x 80mm (D). This is a 3 poles version with an embedded thermal-magnetic trip unit. It ensures compliance with international standards (IEC 60947/CCC/EAC) and marine specifications
Dane techniczne
Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
56 - 80 A
Zakres nastawy wyzwalacza zwarciowego
1000 - 1000 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
16 kA
Znamionowy prąd ciągły Iu
80 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Tak
Opcjonalny montaż na szynie DIN TH
Nie
Ze wskaźnikiem wyłączenia
Tak
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
To standardowy wyzwalacz podnapięciowy MN, który stosowany jest w aparatach Compact NSXm i PowerPact B. To akcesorium pomocnicze jest używane do zastosowań związanych z wyłączaniem awaryjnym lub zdalnym wyzwalaniem typu failsafe. Jest to akcesorium pomocnicze typu sprężynowego z możliwością...
This standard MN undervoltage release is used on Compact NSXm and PowerPact B devices. This auxiliary is used for emergency off or failsafe remote tripping applications. It is a one click spring type auxiliary for quick and easy installation, visible from the front face of the device. This MN auxiliary...
To standardowy wyzwalacz podnapięciowy MN, który stosowany jest w aparatach Compact NSXm i PowerPact B. To akcesorium pomocnicze jest używane do zastosowań związanych z wyłączaniem awaryjnym lub zdalnym wyzwalaniem typu failsafe. Jest to akcesorium pomocnicze typu sprężynowego z możliwością...
This standard MX shunt trip is used on Compact NSXm and PowerPact B devices. This auxiliary is used for emergency off or failsafe remote opening applications. It is a one click spring type auxiliary for quick and easy installation, visible from the front face of the device. This MX auxiliary has a 110/130...
This standard MX shunt trip is used on Compact NSXm and PowerPact B devices. This auxiliary is used for emergency off or failsafe remote opening applications. It is a one click spring type auxiliary for quick and easy installation, visible from the front face of the device. This MX auxiliary has a 380/415...
This standard MX shunt trip is used on Compact NSXm and PowerPact B devices. This auxiliary is used for emergency off or failsafe remote opening applications. It is a one click spring type auxiliary for quick and easy installation, visible from the front face of the device. This MX auxiliary has a 48...

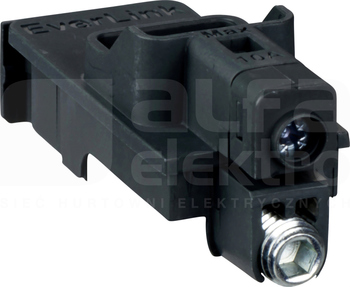

It is a set of 3 Everlink connectors with control wire for Compact NSXm and PowerPact B devices. They use the Everlink system with creep compensation (Schneider Electric patent). Everlink system makes possible to achieve accurate and durable tightening torque. For copper power connections, the current...
It is an insulation accessory for Compact NSXm and PowerPact B devices. These interphase barriers increase the insulation level at the power connection points. They can be clipped easily onto the device. They are not compatible with the long terminal shields. These parts comes in sets of 6
This side rotary handle is a control accessory for Compact NSXm and PowerPact B devices. The circuit breaker installed in a switchboard with this side rotary handle is IP54 according to IEC 60529 standard. It makes possible to operate the device from the side up to 480 mm extension and it maintains suitability...
This direct rotary handle is a control accessory for Compact NSXm and PowerPact B devices. The circuit breaker installed in a switchboard with this direct rotary handle is IP 40 according to IEC 60529 standard. It can be mounted directly on the device front cover and it maintains suitability for isolation...
To standardowy wyzwalacz podnapięciowy MN, który stosowany jest w aparatach Compact NSXm i PowerPact B. To akcesorium pomocnicze jest używane do zastosowań związanych z wyłączaniem awaryjnym lub zdalnym wyzwalaniem typu failsafe. Jest to akcesorium pomocnicze typu sprężynowego z możliwością...
To standardowe wyzwalanie bocznikowe MX jest stosowane w urządzeniach Compact nsxm i Powerpact b. Ten moduł pomocniczy jest używany w aplikacjach do zdalnego otwierania w trybie awaryjnym lub z zabezpieczeniem przed awariami. Jest to sprężynowy element pomocniczy typu one click, umożliwiający...

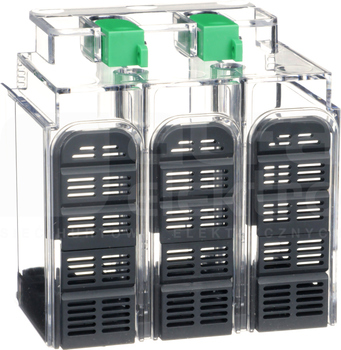

Jest to długa osłona zacisków do 3-biegunowych aparatów Compact NSXm i PowerPact B. Przeznaczona jest do ochrony przed bezpośrednim kontaktem z obwodem zasilania. Długa osłona zacisków służy do łączenia z kablami lub izolowanymi przewodami. Może być montowana przed i za wyłącznikiem...
Jest to pojedynczy standardowy styk pomocniczy, który dostarcza zdalne informacje o statusie wyłącznika. Jest on stosowany na urządzeniach Compact NSXm i PowerPact B. Styk OF (otwarty/zamknięty) wskazuje położenie styków głównych wyłącznika automatycznego. Styk SD (wskaźnik wyłącz) wskazuje...
