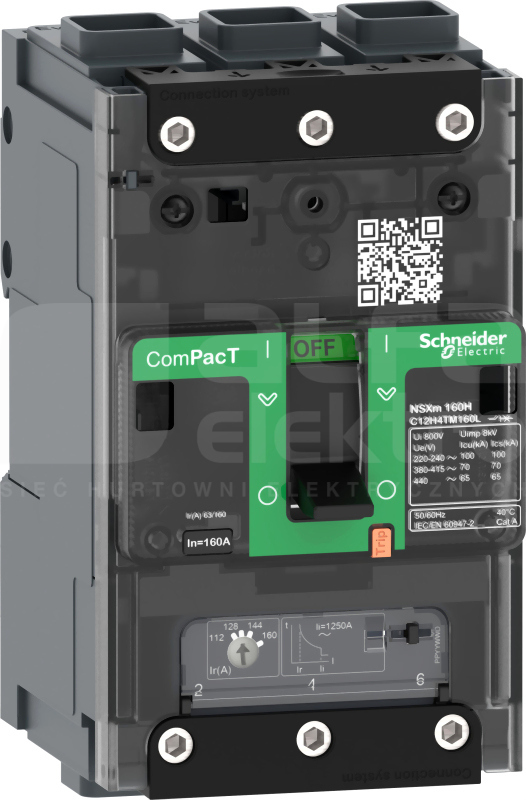

Jest to wyłącznik automatyczny w obudowie kompaktowej ComPacT NSXm, 80 A, 25 kA przy 415VAC, do wszystkich standardowych zastosowań nn. Oferuje nowe funkcje, takie jak technologia Everlink, szyna DIN i możliwość montażu na płycie. Zawiera nowe sprężynowe elementy pomocnicze widoczne z zewnątrz. ComPacT NSXm jest jednym z najmniejszych wyłączników MCCB na rynku, 81 mm (szer.) x 137 mm (wys.) x 80 mm (gł.). Jest to wersja 3-biegunowa z wbudowanym wyzwalaczem termiczno-magnetycznym. Zapewnia zgodność z normami międzynarodowymi (IEC 60947/CCC/EAC) i specyfikacjami morskimi
Dane techniczne
Liczba biegunów
3
Liczba styków pomocniczych przełącznych
0
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych zwiernych
0
Straty mocy
17.4 W
Zakres napięcia znamionowego
220 - 440 V
Zakres nastawy wyzwalacza przeciążeniowego
56 - 80 A
Zakres nastawy wyzwalacza zwarciowego
1000 - 1000 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
25 kA
Znamionowy prąd ciągły Iu
80 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP40
Rodzaj elementu wykonawczego
Przełącznik
Do montażu na szynie TH
Tak
Opcjonalny montaż na szynie DIN TH
Nie
W komplecie z zabezpieczeniem
Tak
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Zintegrowane zabezpieczenie przed zwarciem doziemnym
It is an insulation accessory for Compact NSXm and PowerPact B devices. These interphase barriers increase the insulation level at the power connection points. They can be clipped easily onto the device. They are not compatible with the long terminal shields. These parts comes in sets of 6
Jest to zdejmowana kłódka do wyłączników. To akcesorium blokujące jest kompatybilne z Compact NSXm, Compact NSX, Powerpact B i EasyPact CVS. Może on pomieścić do trzech kłódek o średnicy od 5 do 8 mm i służy tylko do blokowania Compact NSXm w pozycji OFF. Zablokowanie w pozycji OFF zapewnia...
To standardowy wyzwalacz podnapięciowy MN, który stosowany jest w aparatach Compact NSXm i PowerPact B. To akcesorium pomocnicze jest używane do zastosowań związanych z wyłączaniem awaryjnym lub zdalnym wyzwalaniem typu failsafe. Jest to akcesorium pomocnicze typu sprężynowego z możliwością...
To standardowe wyzwalanie bocznikowe MX jest stosowane w urządzeniach Compact nsxm i Powerpact b. Ten moduł pomocniczy jest używany w aplikacjach do zdalnego otwierania w trybie awaryjnym lub z zabezpieczeniem przed awariami. Jest to sprężynowy element pomocniczy typu one click, umożliwiający...
Jest to długa osłona zacisków do 3-biegunowych aparatów Compact NSXm i PowerPact B. Przeznaczona jest do ochrony przed bezpośrednim kontaktem z obwodem zasilania. Długa osłona zacisków służy do łączenia z kablami lub izolowanymi przewodami. Może być montowana przed i za wyłącznikiem...
Jest to pojedynczy standardowy styk pomocniczy, który dostarcza zdalne informacje o statusie wyłącznika. Jest on stosowany na urządzeniach Compact NSXm i PowerPact B. Styk OF (otwarty/zamknięty) wskazuje położenie styków głównych wyłącznika automatycznego. Styk SD (wskaźnik wyłącz) wskazuje...
