Łącznik mocy, zgodnie z IEC/EN60947-2, z połączeniami śrubowymi, montaż śrubowy, ui 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz. 100, regulowany wyzwalacz przeciążeniowy Ir = 0.8 – 1 × In, regulowany wyzwalacz zwarciowy Ii = 6 – 10 × In i ustawiony na stałe wyzwalacz zwarciowy Ii jako ograniczenie, dostępne akcesoria: moduły łączników pomocniczych, wyzwalacz napięcia, napęd zdalny, akcesoria instalacyjne, sposób podłączenia, obudowa systemowa, adapter
Dane techniczne
Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
100 - 125 A
Zakres nastawy wyzwalacza zwarciowego
750 - 1250 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
125 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP20
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
Nie
Ze wskaźnikiem wyłączenia
Nie
W komplecie z zabezpieczeniem
Tak
Wbudowany napęd silnikowy
Nie
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Z wyzwalaczem podnapięciowym
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Element stykowy, Norma/Dopuszczenie: UL/CSA, IEC, Wielkość gabarytowa: NZM1/2/3/4, Sposób podłączenia: Zaciski śrubowe, Zamocowanie: Mocowanie do płyty czołowej, Wyposażenie w styki R = Styki rozwierne: 1 R, Wyposażenie w styki Wskazówka: = Pewność działania dzięki wymuszonemu otwarciu...
Element stykowy, Norma/Dopuszczenie: UL/CSA, IEC, Wielkość gabarytowa: NZM1/2/3/4, Sposób podłączenia: Zaciski śrubowe, Zamocowanie: Mocowanie do płyty czołowej, Wyposażenie w styki Z = Zestyk zwierny: 1 zestyk zwierny, Stopień ochrony: IP20, Podłączanie do SmartWire-DT: nie, Rodzaj przyłącza:...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Uwagi: 600mm maks. głębokość montażowa. Zastosowanie do: NZM1(-4), PN1(-4), N(S)1(-4), NZM2(-4...

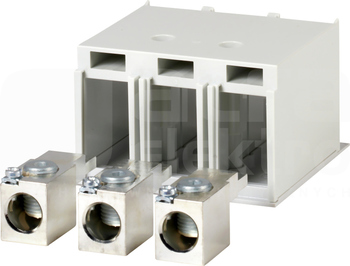

Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ i dodatek do typu zawierają elementy do górnej lub dolnej części przełącznika...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: pozwala zaczepiać przełączniki na szynie DIN. Do szyny uniwersalnej 75mm. Nie można...

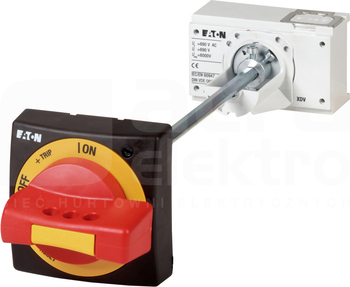

Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: W komplecie z napędem obrotowym, możliwość łączenia z ramką zaślepiającą, sprawdzanie...

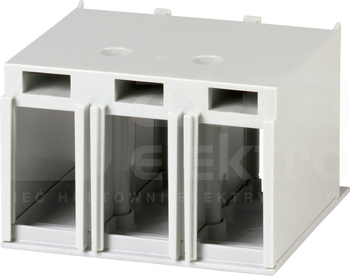

Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ zawiera elementy do góry lub dołu przełącznika 3- wzgl 4-biegunowego. Seryjnie...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Typ zawiera elementy do góry lub dołu przełącznika 3- wzgl 4-biegunowego. Ochrona...

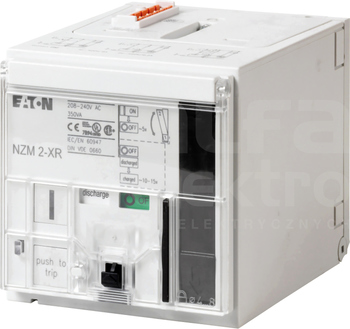

Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Do zdalnego sterowania wyłącznikami naprądowymi i odłącznikami. Włączanie/wyłączanie...

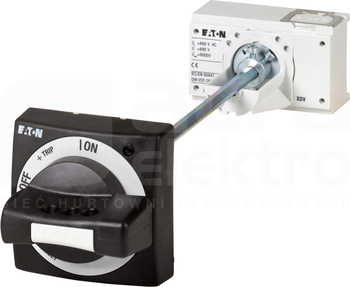

Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Komplet obejmujący również napęd obrotowy i elementy łączeniowe. Zewnętrzna tabliczka...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Komplet obejmujący również napęd obrotowy i elementy łączeniowe. Zewnętrzna tabliczka...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Komplet obejmujący również napęd obrotowy i elementy łączeniowe. Zewnętrzna tabliczka...
Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: uruchamianie przełączników poprzez impuls napięcia lub przyłożenie stałego napięcia...

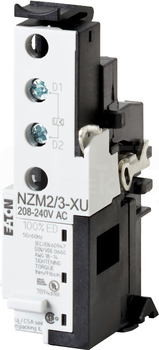

Opcjonalne akcesoria do serii wyłączników NZM obejmują szeroką ofertę urządzeń przystosowanych do użytku międzynarodowego. Montaż jest elastyczny i łatwy dzięki modułowym grupom funkcyjnym. Wskazówki: Bezopóźnieniowe odłączanie wyłączników mocy NZM wzgl wyłączników mocy N przy...
