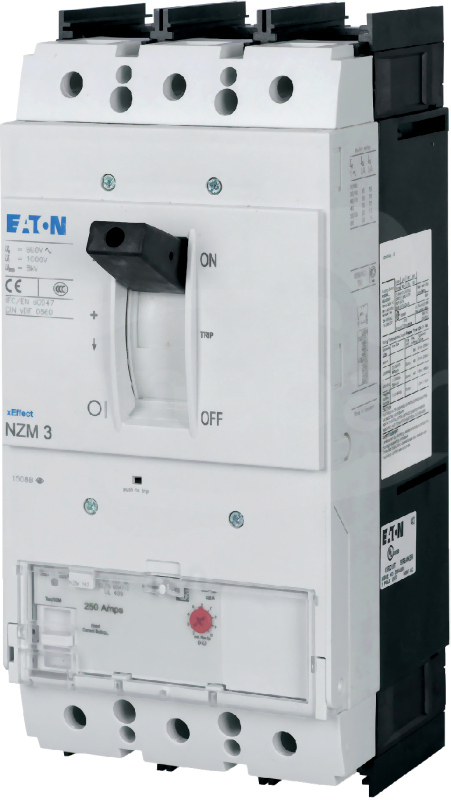

NZMN3-AE250-NA Wyłącznik mocyEATON

files/fotob/251827.jpg.
NZMN3-AE250-NA Wyłącznik mocy
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
269299
Symbol Sonepar:
P10220592
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Wyłączniki serii NZM..-AE..NA swoimi zaledwie czterema kompaktowymi wielkościami sprawdzają się we wszystkich zastosowaniach oraz nadają się na rynek IEC. Montaż jest zawsze elastyczny za pomocą modułowych grup funkcyjnych. Z elektronicznym wyzwalaczem do ochrony instalacji i kabli. Wskazówki: Przełączniki są zgodne z atestem UL/CSA, jak również z przepisami IEC. Wartości mocy przełączania IEC podano na tabliczce znamionowej. Regulowany wyzwalacz przeciążeniowy Ir. Pomiar efektywnej wartości i pamieci termicznej

Dane techniczne

Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
125 - 250 A
Zakres nastawy wyzwalacza zwarciowego
500 - 2750 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
250 A
Opcjonalny napęd silnikowy
Tak
Budowa urządzenia
Urządzenie mocowane na stałe
Stopień ochrony (IP)
IP20
Rodzaj elementu wykonawczego
Dźwignia
Do montażu na szynie TH
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Nie
W komplecie z zabezpieczeniem
Tak
Wbudowany napęd silnikowy
Nie
Umiejscowienie przyłączy obwodów głównych
Strona przednia
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Ze wskaźnikiem wyłączenia
Nie
Opcjonalny montaż na szynie DIN TH
Nie
Z wyzwalaczem podnapięciowym
Nie
