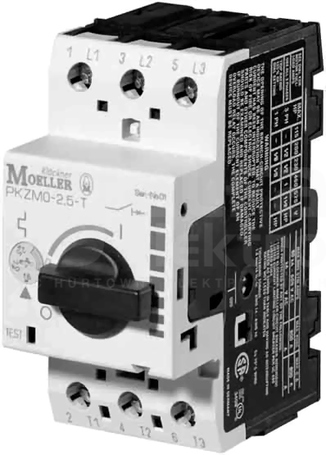

Wyłącznik ochronny transformatora z normą IEC/EN60947, 3-biegunowe wielkość konstrukcyjna PKZM 0, z regulowanym wyzwalaczem przeciążeniowym i zwarciowym bez opóźnienia, czuły na brak fazy, mocowanie na śruby i zaciski, Z zaciskami ze śrubą, wymiary montażowe zatyczki 45mm, znamionowe napięcie pracy Ue 690V, stopień ochrony IP20, zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz. 100, dostępne akcesoria: łącznik pomocniczy, wyzwalacz napięcia
Dane techniczne
Liczba biegunów
3
Zakres napięcia znamionowego
690 - 690 V
Zakres nastawy wyzwalacza przeciążeniowego
10 - 16 A
Zakres nastawy wyzwalacza zwarciowego
358 - 358 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
50 kA
Znamionowy prąd ciągły Iu
16 A
Opcjonalny napęd silnikowy
Nie
Budowa urządzenia
Inne
Stopień ochrony (IP)
IP20
Rodzaj elementu wykonawczego
Pokrętło
Do montażu na szynie TH
Tak
Z wyzwalaczem podnapięciowym
Nie
Umiejscowienie przyłączy obwodów głównych
Inne
Wbudowany napęd silnikowy
Nie
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Opcjonalny montaż na szynie DIN TH
Tak
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Rękojeść, zamykanie w położeniu „0“ kłódką o grubości 3-6,35mm, do zamykania wyłącznika ochronnego silnika rozmiar PKZM0 i PKZM4 jako wyłącznika głównego zgodnie z EN 60204
Blok mostków trójfazowych 3 biegunowy do zasilania 2 PKZM0-... bez przymocowanych z boku łączników pomocniczych lub sygnalizatora wyzwolenia, możliwość przedłużania poprzez odwrócony montaż, długość 90mm, z zabezpieczeniem przed dotykaniem, Ue = 690 V, Iu = 63 A
Blok mostków trójfazowych, zasilanie na zaciskach 1,3,5, z zabezpieczeniem przed dotykaniem, odporny na zwarcie, możliwość przedłużania poprzez odwrócony montaż, do równoległego zasilania kilku wyłączników ochronnych silnika
Blok mostków trójfazowych 3 biegunowy do zasilania 4 PKZM0-... bez przymocowanych z boku łączników pomocniczych lub sygnalizatora wyzwolenia, możliwość przedłużania poprzez odwrócony montaż, długość 180mm, z zabezpieczeniem przed dotykaniem, Ue = 690 V, Iu = 63 A
