Charakterystyka ogólna:

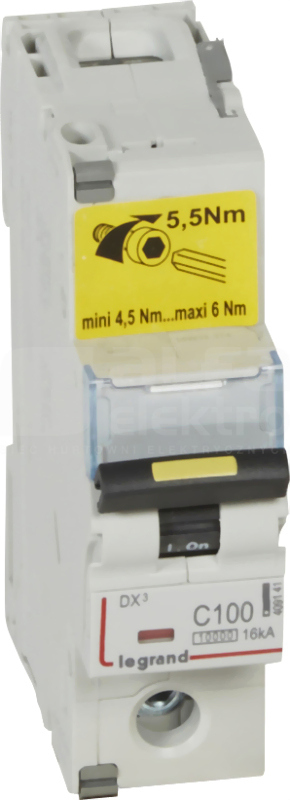

Wyłączniki nadprądowe DX³ 10000
- 16 kA
- In od 80 A do 125 A
- Charakterystyka C
- Zdolność zwarciowa
- 10000 - IEC 60898-1 - 400 VA
- 16 kA - IEC 60947-2 - 400 VA
Parametry produktu:
Wyłączniki nadprądowe
Jednobiegunowe 230/400 V~
- Prąd znamionowy: 100 A
- Szerokość w modułach 17,5 mm: 1,5
Dane techniczne
Częstotliwość
50 Hz
Głębokość wbudowania
47 mm
Liczba biegunów chronionych
1
Liczba biegunów (całkowita)
1
Napięcie znamionowe
230 V
Napięcie znamionowe izolacji Ui
500 V
Przekrój przyłączanego przewodu jednodrutowego
6 - 70 mm²
Przekrój przyłączanego przewodu wielożyłowego
6 - 50 mm²
Prąd znamionowy
100 A
Stopień zanieczyszczenia
2
Szerokość wyrażona liczbą modułów
1.5
Temperatura otoczenia w warunkach pracy
-25 - 70 °C
Zakres częstotliwości
50 - 60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
16 kA
Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2
