Opis produktu

Rozdzielacz do łączenia kilku sygnałów wejściowych na jednym centralnym łącznikiem wtykowym

Dane techniczne

Długość

152 mm

Liczba biegunów złączy czujnik/ człon wykonawczy

4

Liczba kanałów na złącze wtykowe

4

Liczba złączy wtykowych czujnik / człon wykonawczy

8

Maksymalna obciążalność prądowa na gniazdo

4 A

Maksymalna obciążalność prądowa na sygnał we/wy

4 A

Przekrój przewodu do podłączenia

0.08 - 1.5 mm2

Szerokość

60 mm

Wysokość

41.5 mm

Zakres napięcia pracy

10 - 10 V

Zakres temperatur pracy

-20 - 90 °C

Średnica zewnętrzna przewodu dla dławnicy kablowej

1.2 - 1.6 mm

Materiał obudowy

Tworzywo sztuczne

Stopień ochrony (IP)

IP67

Materiał elementu izolacyjnego

PBT

Ze wskaźnikiem LED

Tak

Kolor obudowy

Szary

Materiał styków

Mosiądz

Z separacją galwaniczną

Tak

Materiał pokrycia styków

Złoto

Rodzaj wyprowadzeń dla połączeń czujnik / człon wykonawczy

M12

Kategoria ochrony przeciwwybuchowej dla gazów

Brak

Możliwe użycie prowadnicy łańcuchowej

Nie

Wykonanie wyprowadzeń przewodu głównego

Rozdzielacz kołpakowy / złącze wtykowe przewodu głównego

Rodzaj połączenia w wersji kołpakowej

Inne

Stopień zanieczyszczenia

2

Gwint złącza czujnika / członu wykonawczego

M12

Kategoria ochrony przeciwwybuchowej dla pyłów

Brak

Przyłącze dla czujników NPN

Nie

Rodzaj złącza wtykowego dla przewodu głównego

Inne

Produkty z serii

SAI-04L-VPFC-4A-M08L-PNP-05U03 Pasywny rozdzielacz czujnik

Porównaj

1849680000

SAI-04L-VPFC-4A-M08L-PNP-05U03 Pasywny rozdzielacz...

więcej

SAI-04Z-VPUT-4A-M08L-PNP Pasywny rozdzielacz czujnik

Porównaj

2819050000

SAI-04Z-VPUT-4A-M08L-PNP Pasywny rozdzielacz...

więcej

SAI-10-F 3P M8 L 10M Rozdzielacz pasywny

Porównaj

1828650000

SAI-10-F 3P M8 L 10M Rozdzielacz pasywny

więcej

Porównaj

1828660000

SAI-10-F 3P M8 L 5M Koncentrator

więcej

Porównaj

1877950000

SAI-10-S12 3P M8 L Komponent SAI

więcej

Produkty powiązane i akcesoria

Opis produktu

Oznaczniki do identyfikacji sprzętu. Oznaczniki można wyetykietować przy pomocy drukarki lub plottera i odpowiedniego oprogramowania

Dane techniczne

Długość

0.8 mm

Szerokość

20 mm

Wysokość

9 mm

Kolor

Biały

Przezroczysty

Nie

Tekstowy

Bez nadruku

Model samoprzylepny

Nie

Magnetyczny

Nie

Porównaj

1609940000

ESG 9/20 MC NE WS Oznacznik

Szybki podgląd: Opis i parametry

więcej

Opis produktu

Okrągłe złącza do indywidualnego montażu przewodów. Kompaktowa konstrukcja

Dane techniczne

Dla kabla o średnicy

4 - 5.1 mm

Dopuszczalna średnica kabla

4 - 5.1 mm

Liczba styków danych

4

Napięcie znamionowe

32 V

Przekrój poprzeczny przewodu

0.5 mm2

Przekrój przyłączanego przewodu wielożyłowego

0.25 - 0.5 mm2

Prąd znamionowy In

4 A

Temperatura otoczenia

-25 - 85 °C

Liczba styków mocy

4

Liczba styków sterujących

4

Sposób doprowadzenia przewodów

Prosty

Rodzaj gniazda do czujników i członów wykonawczych

M12

Liczba biegunów

4

Rodzaj obudowy

Prosty

Ekranowany

Nie

Stopień ochrony (IP), zamontowany

IP67

Materiał obudowy

Mosiądz

Model

Męski (wtyk)

Rodzaj połączenia elektrycznego

Zacisk nożowy z przemieszczeniem izolacji

Rodzaj styku

Pin/sztyft

Powłoka obudowy

Inne

Materiał pierścieni gwintowanych

Odlew cynku

Materiał styków

Inne

Materiał pokrycia styków

Cyna

Kategoria kabla Ethernet

Inne

Stopień zanieczyszczenia

3

Rodzaj ryglowania

Inne

Porównaj

1766810000

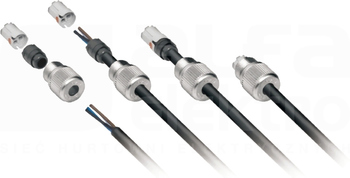

SAI-SA-4-IDC Złącze wtykowe

Szybki podgląd: Opis i parametry

więcej

Opis produktu

Pokrywa ochronna zabezpiecza wolne styki przed wpływami czynników zewnętrznych

Porównaj

9456050000

SAI-SK-M12 Zaślepka ochronna nakręcana

Szybki podgląd: Opis i parametry

więcej

Opis produktu

Narzędzie złącza śrubowego jest idealnie przystosowane do przykręcania wszystkich typowych przewodów czujników i siłowników. Ułatwia to dostęp do trudnodostępnych, okrągłych złącz wtyczek. Złącza wtyczek mogą być łatwo luzowane i dokręcane po prostu przez obracanie

Dane techniczne

Liczba bitów

0

Liczba frezów krawędziowych

0

Liczba grzechotek

0

Liczba kluczy imbusowych

0

Liczba kluczy płaskich

0

Liczba kluczy nastawnych

0

Liczba kluczy oczkowych

0

Klucz widełkowy

0

Liczba kluczy płasko-oczkowych

0

Liczba młotków

0

Liczba narzędzi do przewodów koncentrycznych

0

Liczba narzędzi do światłowodów

0

Liczba narzędzi wielofunkcyjnych

0

Liczba nasadek

0

Liczba nasadek z gniazdem

0

Liczba otwornic

0

Liczba pilników

0

Liczba pił

0

Liczba pokręteł przetyczkowych

0

Liczba przecinaków i punktaków

0

Liczba szczypiec

0

Liczba testerów elektrycznych

0

Liczba ucinaków do kabli

0

Liczba urządzeń pomiarowych

0

Liczba wierteł do drewna

0

Liczba wierteł prowadzących

0

Liczba wierteł spiralnych HSS

0

Liczba wierteł stopniowych

0

Liczba wierteł widiowych (do kamieni/betonu)

0

Liczba wkrętaków Torx

0

Liczba wkrętaków krzyżowych PH

0

Liczba wkrętaków krzyżowych PZ

0

Liczba wkrętaków płaskich

0

Zestaw do prac elektromontażowych

Tak

Zestaw do instalacji grzewczo-sanitarnych

Nie

Porównaj

1920000000

SCREWTY SET-DM Narzędzie mocowania śrub

Szybki podgląd: Opis i parametry

więcej

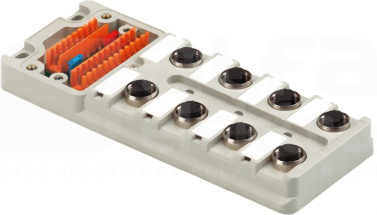

SAI-8-M 4P IDC UT Koncentrator

Opis produktu

Dane techniczne

Produkty z serii

SAI-04L-VPFC-4A-M08L-PNP-05U03 Pasywny rozdzielacz...
