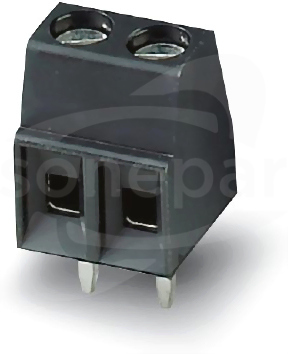

Zacisk płytki drukowanej nie wtykowy, prąd znamionowy: 13,5 A, napięcie znamionowe (III/2): 200 V, przekrój znamionowy: 1,5 mm², liczba potencjałów: 2, liczba rzędów: 1, liczba pinów na rząd: 2, rodzina produktów: MKDS 1/..-HT, raster: 3,5 mm, rodzaj przyłącza: Zacisk śrubowy z tuleją zaciskową, kształt gniazda śruby: L Nacięcie wzdłużne, montaż: Lutowanie THR/lutowanie na fali, kierunek przyłączania przewód/płytka: 0 °, kolor: czarny, Układ pinów: Liniowe ustawienie kołków, Długość pinu [P]: 3,5 mm, liczba pinów lutowniczych na każdy potencjał: 1, rodzaj opakowania: zapakowany w karton. Produkt ten może być lutowany łącznie z elementami SMD w piecu rozpływowym
Dane techniczne
Długość pinów
3.5 mm
Liczba poziomów
1
Liczba połączeń elektrycznych
2
Napięcie znamionowe
200 V
Odstępy między złączami
3.5 mm
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 0.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 0.5 mm²
Prąd znamionowy In
13.5 A
Wysokość
12 mm
Zakres temperatur pracy
-40 - 100 °C
Znamionowe napięcie udarowe
2.5 kV
Średnica wtyku połączeniowego
1.1 mm
Sposób mocowania
Lutowanie
Materiał elementu izolacyjnego
Inne
Kolor obudowy
Czarny
Sposób mocowania PCB
Styk połączeniowy
Rodzaj połączenia PCB
Połączenie lutowane
Rodzaj banderolowania
Karton (do SMD)
Typ ochronnika przepięciowego
III
Rodzaj opakowania
Karton
Klasa palności materiału izolacyjnego zgodna z UL94
