770-815/011-000 czarn WINSTA WTYK 5-TOROWY DO DRUKUWAGO

files/fotob/1409120.jpg.

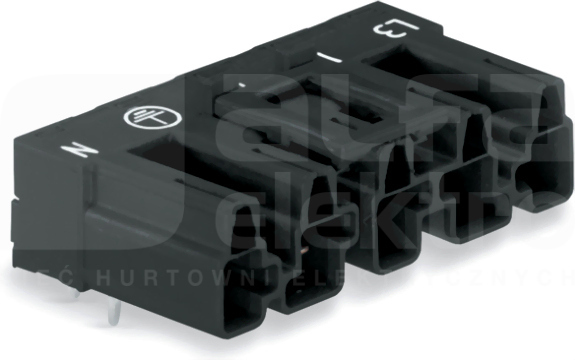

770-815/011-000 czarn WINSTA WTYK 5-TOROWY DO DRUKU
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
Nr Katalogowy:
770-815/011-000
Kod EAN:
4044918524636
Symbol Sonepar:
P00918404
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Wtyk do PCB; konstrukcja kątowa; 5-bieg.; kodowanie A; czarny

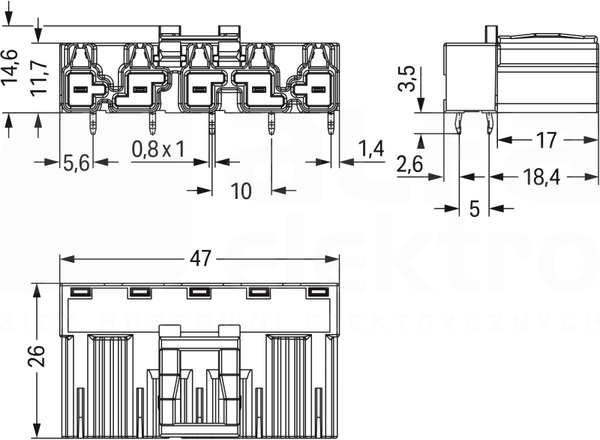

Dane techniczne

Długość
26 mm
Długość pinów
3.5 mm
Liczba biegunów
5
Liczba połączeń na biegun
1
Liczba torów stykowych
1
Maks. ciągła odporność temperaturowa elementu stykowego
85 °C
Maks. ciągła odporność temperaturowa uchwytu kablowego odciążającego
105 °C
Napięcie znamionowe
400 V
Odporny na stałą temperaturę do
85 °C
Odstępy między stykami
10 mm
Odstępy między złączami
10 mm
Prąd znamionowy
25 A
Prąd znamionowy In
25 A
Rezystancja skrośna
3 mΩ
Stopień zanieczyszczenia
3
Szerokość
47 mm
Wysokość
11.7 mm
Zakres temperatur pracy
-35 - 85 °C
Znamionowe napięcie udarowe
6 kV
Typ połączenia
Zacisk sprężynowy
Materiał obudowy
Poliamid (PA)
Sposób mocowania
Lutowanie
Model
Wtyczka
Stopień ochrony (IP)
IP20
Rodzaj połączenia elektrycznego
Połączenie lutowane
Rodzaj styku
Pin/sztyft
Materiał elementu izolacyjnego
Poliamid (PA)
Bezhalogenowe
Nie
Kolor obudowy
Czarny
Oznaczenie barwne styków
Czarny
Typ ochronnika przepięciowego
III
Rodzaj ryglowania
Zintegrowane w złączu wtykowym
Kąt płytka drukowana / wtyk
0°/180° (poziomo)
Stopień zanieczyszczenia
3
Z mechanizmem ryglującym
Tak
Wykończenie powierzchni styku
Inne
Materiał pokrycia styków
Cyna
Rodzaj połączenia
Łącznik elastyczny
Kodowane mechanicznie
Tak
Z odciążeniem naprężeń
Nie
Model złącza wtykowego
Wolne złącze
Rodzaj banderolowania
Brak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Materiał styku
Inne
Sposób mocowania PCB
Styk połączeniowy
