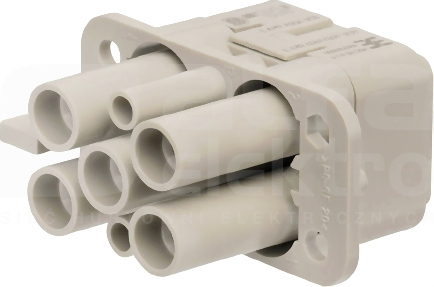

HDC HQ 4/2 FC Wkład HDCWEIDMUELLER

files/fotob/486085.jpg.
HDC HQ 4/2 FC Wkład HDC
Porównaj
Informacje podstawowe
Producent:
Produkty z serii:
WKŁAD HDC
Nr Katalogowy:
1003160000
Kod EAN:
4032248698158
Symbol Sonepar:
P01188781
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Opis produktu

Wkładka dla wtykowych łączników przemysłowych, skłądająca się z elementu stycznego i izolacji

Dane techniczne

Głębokość
41.6 mm
Liczba biegunów
6
Napięcie znamionowe
690 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 6 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
1.5 - 6 mm2
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 6 mm2
Prąd znamionowy In
40 A
Szerokość
22.4 mm
Wysokość
39.8 mm
Zakres temperatur pracy
-40 - 125 °C
Znamionowe napięcie udarowe
6 kV
Liczba styków mocy
4
Liczba styków sterujących
2
Wkład bez styków
Nie
Wersja modułowa
Nie
Rodzaj złącza wtykowego
Inne
Model/kształt/forma
Prostokątny
Kolor
Inne
Typ połączenia
Inne
Rodzaj połączenia elektrycznego
Połączenie zaciskane
Rodzaj styku
Gniazdo
Z przewodem ochronnym
Tak
Materiał wkładki stykowej
Tworzywo termoplastyczne
Z ochroną przewodu
Nie
Materiał styków
Miedź
Materiał pokrycia styków
Srebro
Materiał wkładu
Tworzywo termoplastyczne
Z obudową
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Stopień zanieczyszczenia
3
