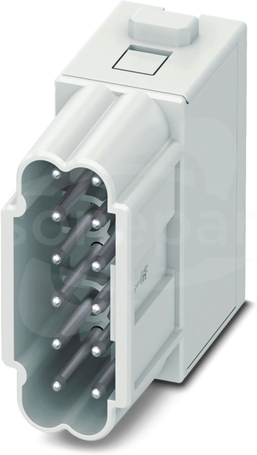

HC-M-12-PT-M Moduł wkładki stykowejPHOENIX CONTACT

files/fotob/1841082.jpg.

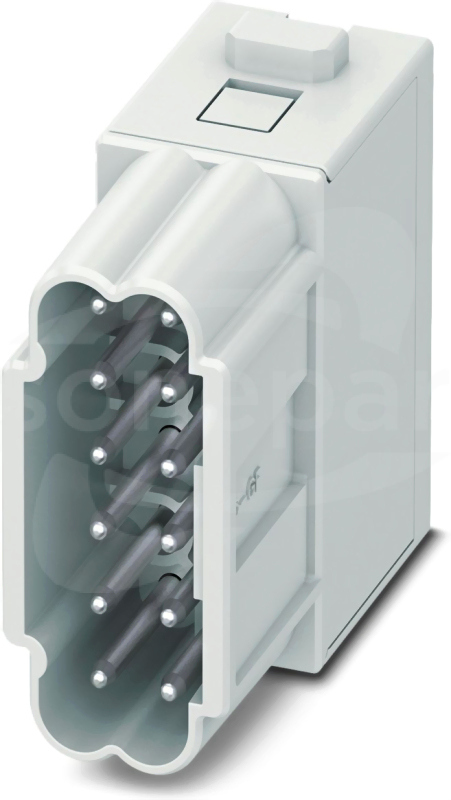

HC-M-12-PT-M Moduł wkładki stykowej
Porównaj
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
1424246
Kod EAN:
4055626369600
Symbol Sonepar:
P01751640
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Moduł wkładki stykowej, liczba biegunów: 12, styki mocy: 0, styki sterujące: 12, Pin, Przyłącze Push-in, 250 V, 10 A, 0,14 mm² ... 1,5 mm², zastosowanie: Sygnał

Dane techniczne

Głębokość
36.25 mm
Liczba biegunów
12
Napięcie znamionowe
250 V
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 1.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 1.5 mm²
Prąd znamionowy In
10 A
Szerokość
14.6 mm
Temperatura otoczenia
125 - 125 °C
Wysokość
34.1 mm
Zakres temperatur pracy
-40 - 125 °C
Znamionowe napięcie udarowe
4 kV
Średnica styków
1.6 mm
Minimalna liczba cykli łączeń
500
Liczba styków mocy
0
Liczba styków sterujących
12
Wkład bez styków
Nie
Rodzaj połączenia elektrycznego
Inne
Rodzaj styku
Pin/sztyft
Z przewodem ochronnym
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Materiał pokrycia styków
Srebro
Materiał wkładki stykowej
Inne
Materiał styków
Miedź
Stopień zanieczyszczenia
3
Typ ochronnika przepięciowego
III
Materiał wkładu
Duroplast
Z ochroną przewodu
Nie

Pliki do pobrania

Karta katalogowa
Format: pdf
Pobierz

Produkty powiązane i akcesoria

CF CRIMPHANDY 0,5 Narzędzie zaciskowe elektryczne

Opis produktu

Automat do ściągania izolacji i zaciskania końcówek, przekrój: 0,5 mm² ... 0,5 mm², zaprasowanie: crimp kwadratowy, masa 430 g, czarny

Dane techniczne

Długość odizolowania
10.8 mm
Głębokość
205 mm
Regulowany przekrój przewodu
0.5 - 0.5 mm²
Szerokość
43 mm
Wysokość
70 mm
Regulowana długość odizolowania
Nie
Rodzaj napędu
Elektryczny
Porównaj
1212463
CF CRIMPHANDY 0,5 Narzędzie zaciskowe elektryczne
Szybki podgląd: Opis i parametry
więcej
CF CRIMPHANDY 0,75 Narzędzie zaciskowe elektryczne

Opis produktu

Automat do ściągania izolacji i zaciskania końcówek, przekrój: 0,75 mm² ... 0,75 mm², zaprasowanie: crimp kwadratowy, masa 430 g, czarny

Dane techniczne

Długość odizolowania
10.8 mm
Głębokość
205 mm
Regulowany przekrój przewodu
0.75 - 0.75 mm²
Szerokość
43 mm
Wysokość
70 mm
Regulowana długość odizolowania
Nie
Rodzaj napędu
Elektryczny
Porównaj
1212464
CF CRIMPHANDY 0,75 Narzędzie zaciskowe elektryczne
Szybki podgląd: Opis i parametry
więcej
CF CRIMPHANDY 1,0 Narzędzie zaciskowe elektryczne

Opis produktu

Automat do ściągania izolacji i zaciskania końcówek, przekrój: 1 mm² ... 1 mm², zaprasowanie: crimp kwadratowy, masa 430 g, czarny

Dane techniczne

Długość odizolowania
10.8 mm
Głębokość
205 mm
Regulowany przekrój przewodu
1 - 1 mm²
Szerokość
43 mm
Wysokość
70 mm
Regulowana długość odizolowania
Nie
Rodzaj napędu
Elektryczny
Porównaj
1212465
CF CRIMPHANDY 1,0 Narzędzie zaciskowe elektryczne
Szybki podgląd: Opis i parametry
więcej
CF CRIMPHANDY 1,5 Narzędzie zaciskowe elektryczne

Opis produktu

Automat do ściągania izolacji i zaciskania końcówek, przekrój: 1,5 mm² ... 1,5 mm², zaprasowanie: crimp kwadratowy, masa 430 g, czarny

Dane techniczne

Długość odizolowania
10.8 mm
Głębokość
205 mm
Regulowany przekrój przewodu
1.5 - 1.5 mm²
Szerokość
43 mm
Wysokość
70 mm
Regulowana długość odizolowania
Nie
Rodzaj napędu
Elektryczny
Porównaj
1212466
CF CRIMPHANDY 1,5 Narzędzie zaciskowe elektryczne
Szybki podgląd: Opis i parametry
więcej
CRIMPFOX 10S Szczypce zaciskowe

Opis produktu

Praska zaciskowa, sposób połączenia styku: końcówki izolowane i nieizolowane, średnica min.: 0,14 mm², średnica maks.: 10 mm², zaprasowanie: crimp kwadratowy, czarny

Dane techniczne

Długość
175 mm
Przekrój
0.14 - 10 mm²
Z wymiennymi wkładkami (matrycami)
Nie
Z automatycznym powrotem
Nie
Odpowiednie do
Końcówki tulejkowe
Kształt zacisku/praski
Inne
Konstrukcja/napęd
Mechaniczny
Z zapadką (do urządzeń mechanicznych)
Tak
Porównaj
1212045
CRIMPFOX 10S Szczypce zaciskowe
Szybki podgląd: Opis i parametry
więcej
CRIMPFOX 6 Szczypce zaciskowe

Opis produktu

Praska zaciskowa, sposób połączenia styku: końcówki izolowane i nieizolowane, średnica min.: 0,25 mm², średnica maks.: 6 mm², zaprasowanie: crimp trapezowy, masa 358 g, czarny

Dane techniczne

Długość
198 mm
Przekrój
0.25 - 6 mm²
Z wymiennymi wkładkami (matrycami)
Tak
Wymienne matryce
Tak
Z automatycznym powrotem
Tak
Odpowiednie do
Końcówki tulejkowe
Konstrukcja/napęd
Mechaniczny
Kształt zacisku/praski
Inne
Z zapadką (do urządzeń mechanicznych)
Tak
Porównaj
1212034
CRIMPFOX 6 Szczypce zaciskowe
Szybki podgląd: Opis i parametry
więcej
CRIMPFOX CENTRUS 10S Szczypce zaciskowe

Opis produktu

Praska zaciskowa, sposób połączenia styku: końcówki izolowane i nieizolowane, średnica min.: 0,14 mm², średnica maks.: 10 mm², zaprasowanie: crimp kwadratowy, masa 380 g, czarny/zielony

Dane techniczne

Długość
180 mm
Przekrój
0.14 - 10 mm²
Wymienne matryce
Nie
Odpowiednie do
Końcówki tulejkowe
Konstrukcja/napęd
Mechaniczny
Kształt zacisku/praski
Inne
Z zapadką (do urządzeń mechanicznych)
Tak
Porównaj
1213154
CRIMPFOX CENTRUS 10S Szczypce zaciskowe
Szybki podgląd: Opis i parametry
więcej
CRIMPFOX CENTRUS 6S Szczypce zaciskowe

Opis produktu

Praska zaciskowa, sposób połączenia styku: końcówki izolowane i nieizolowane, normy/przepisy: DIN 46228-1, DIN 46228-4, UL 486F, średnica min.: 0,14 mm², średnica maks.: 6 mm², zaprasowanie: crimp kwadratowy, masa 380 g, czarny/zielony

Dane techniczne

Długość
180 mm
Przekrój
0.14 - 6 mm²
Odpowiednie do
Końcówki tulejkowe
Z zapadką (do urządzeń mechanicznych)
Tak
Kształt zacisku/praski
Inne
Porównaj
1213144
CRIMPFOX CENTRUS 6S Szczypce zaciskowe
Szybki podgląd: Opis i parametry
więcej
HC-CBU-MOD Tuleja kodująca złącza wtyk.

Opis produktu

Element kodujący
Porównaj
1636130
HC-CBU-MOD Tuleja kodująca złącza wtyk.
Szybki podgląd: Opis i parametry
więcej
HC-CST-MOD Kołek kodujący złącza wtyk.

Opis produktu

Element kodujący
Porównaj
1636127
HC-CST-MOD Kołek kodujący złącza wtyk.
Szybki podgląd: Opis i parametry
więcej

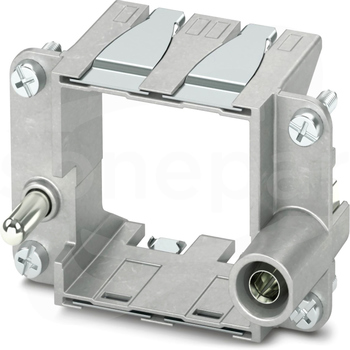

HC-M-B06-MFH-B Ramka modułu

Opis produktu

Ramka na moduły, rozmiar: B6, wykonanie : po stronie montażu (a, b, c, ...), 4 mm² ... 6 mm², zastosowanie: Ramka na moduły

Dane techniczne

Długość
51 mm
Szerokość
34.9 mm
Minimalna liczba cykli łączeń
500
Z przewodem ochronnym
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Porównaj
1182085
HC-M-B06-MFH-B Ramka modułu
Szybki podgląd: Opis i parametry
więcej

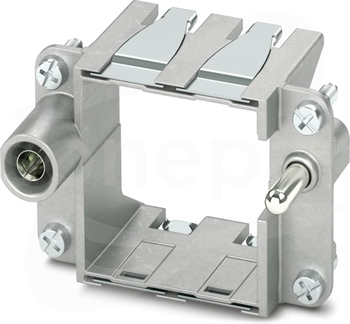

HC-M-B06-MFH-H Ramka modułu

Opis produktu

Ramka na moduły, rozmiar: B6, wykonanie : po stronie tulei (A, B, C, ...), 4 mm² ... 6 mm², zastosowanie: Ramka na moduły

Dane techniczne

Długość
51 mm
Szerokość
34.9 mm
Minimalna liczba cykli łączeń
500
Możliwa liczba modułów
2
Z przewodem ochronnym
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Porównaj
1182087
HC-M-B06-MFH-H Ramka modułu
Szybki podgląd: Opis i parametry
więcej

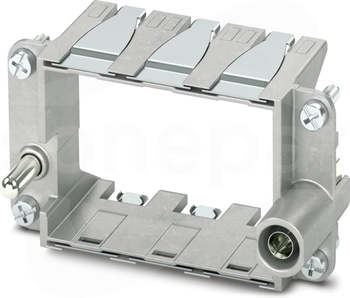

HC-M-B10-MFH-B Ramka modułu

Opis produktu

Ramka na moduły, rozmiar: B10, wykonanie : po stronie montażu (a, b, c, ...), 4 mm² ... 6 mm², zastosowanie: Ramka na moduły

Dane techniczne

Długość
64 mm
Szerokość
34.9 mm
Minimalna liczba cykli łączeń
500
Możliwa liczba modułów
3
Z przewodem ochronnym
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Montaż szynowy
Nie
Porównaj
1182088
HC-M-B10-MFH-B Ramka modułu
Szybki podgląd: Opis i parametry
więcej

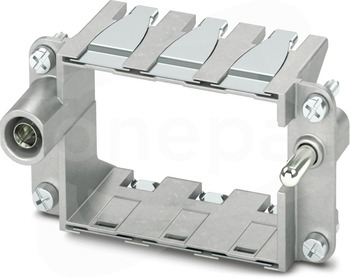

HC-M-B10-MFH-H Ramka modułu

Opis produktu

Ramka na moduły, rozmiar: B10, wykonanie : po stronie tulei (A, B, C, ...), 4 mm² ... 6 mm², zastosowanie: Ramka na moduły

Dane techniczne

Długość
64 mm
Szerokość
34.9 mm
Minimalna liczba cykli łączeń
500
Możliwa liczba modułów
3
Z przewodem ochronnym
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Porównaj
1182089
HC-M-B10-MFH-H Ramka modułu
Szybki podgląd: Opis i parametry
więcej

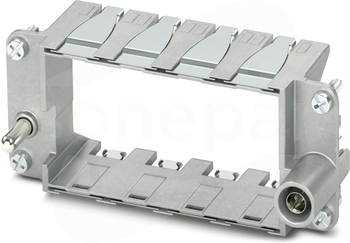

HC-M-B16-MFH-B Ramka modułu

Opis produktu

Ramka na moduły, rozmiar: B16, wykonanie : po stronie montażu (a, b, c, ...), 4 mm² ... 6 mm², zastosowanie: Ramka na moduły

Dane techniczne

Długość
84.5 mm
Szerokość
34.9 mm
Minimalna liczba cykli łączeń
500
Możliwa liczba modułów
4
Z przewodem ochronnym
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Montaż szynowy
Nie
Porównaj
1182090
HC-M-B16-MFH-B Ramka modułu
Szybki podgląd: Opis i parametry
więcej

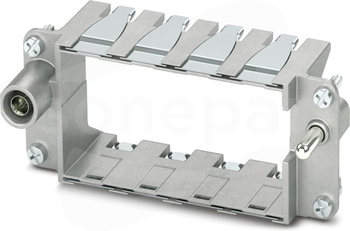

HC-M-B16-MFH-H Ramka modułu

Opis produktu

Ramka na moduły, rozmiar: B16, wykonanie : po stronie tulei (A, B, C, ...), 4 mm² ... 6 mm², zastosowanie: Ramka na moduły

Dane techniczne

Długość
84.5 mm
Szerokość
34.9 mm
Minimalna liczba cykli łączeń
500
Możliwa liczba modułów
4
Z przewodem ochronnym
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Porównaj
1182093
HC-M-B16-MFH-H Ramka modułu
Szybki podgląd: Opis i parametry
więcej

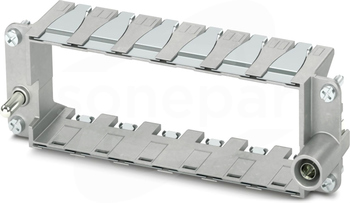

HC-M-B24-MFH-B Ramka modułu

Opis produktu

Ramka na moduły, rozmiar: B24, wykonanie : po stronie montażu (a, b, c, ...), 4 mm² ... 6 mm², zastosowanie: Ramka na moduły

Dane techniczne

Długość
111 mm
Szerokość
34.9 mm
Minimalna liczba cykli łączeń
500
Z przewodem ochronnym
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Montaż szynowy
Nie
Porównaj
1182094
HC-M-B24-MFH-B Ramka modułu
Szybki podgląd: Opis i parametry
więcej

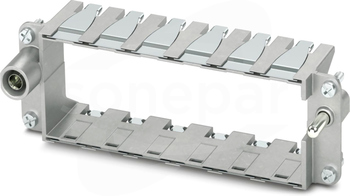

HC-M-B24-MFH-H Ramka modułu

Opis produktu

Ramka na moduły, rozmiar: B24, wykonanie : po stronie tulei (A, B, C, ...), 4 mm² ... 6 mm², zastosowanie: Ramka na moduły

Dane techniczne

Długość
111 mm
Szerokość
34.9 mm
Minimalna liczba cykli łączeń
500
Możliwa liczba modułów
6
Z przewodem ochronnym
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Montaż szynowy
Nie
Możliwość montażu bezpośredniego
Nie
Porównaj
1182095
HC-M-B24-MFH-H Ramka modułu
Szybki podgląd: Opis i parametry
więcej
