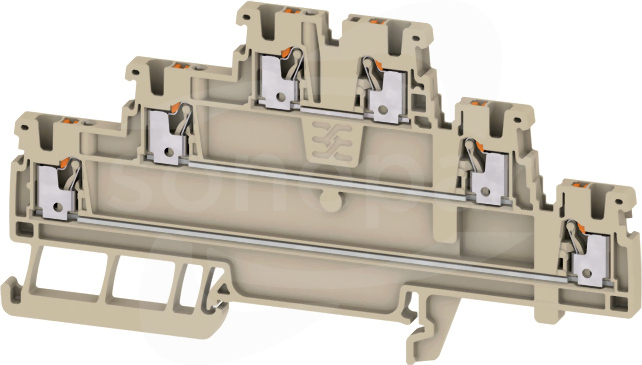

Blok zaciskowy z wieloma poziomami służący w celu podłączenia lub połączenia przewodników ze stałym bezpiecznym kontaktem. Hartowana stal wytrzyma przeciążenia, miedź powlekana cyną zapewnia najlepsze przewodnictwo. Kompaktowa konstrukcja
Dane techniczne
Długość
106.5 mm
Głębokość
53 mm
Liczba poziomów
3
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 1.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 1.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 1.5 mm²
Prąd znamionowy In
15 A
Szerokość
3.5 mm
Szerokość / rozmiar rastra
3.5 mm
Wysokość
106.5 mm
Wysokość przy najniższym sposobie montażu
53 mm
Zakres temperatur pracy
-60 - 130 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe
Kolor
Beżowy
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wewnętrzne piętra zmostkowane
Nie
Wymagana płytka zamykająca
Tak
Do instalacji
Miedź
Pozycja połączenia
Z góry / u góry
Rodzaj połączenia elektrycznego 2
Połączenie wtykowe
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Klasa palności materiału izolacyjnego zgodnie z UL94
V0
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
58 mm
Głębokość
36 mm
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
58 mm
Wysokość przy najniższym sposobie montażu
36 mm
Kolor
Czarny
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
58 mm
Głębokość
36 mm
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
58 mm
Wysokość przy najniższym sposobie montażu
36 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
52.6 mm
Głębokość
36.5 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
52.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Czarny
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj blokowania
Bezśrubowy
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
52.6 mm
Głębokość
36.5 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
52.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
52.6 mm
Głębokość
36.5 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
52.6 mm
Wysokość przy najniższym sposobie montażu
36.5 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj blokowania
Bezśrubowy
Klasa palności materiału izolacyjnego zgodna z UL94
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
